제어판
제품 사양
(1) 입력 신호: 4-20m A 임피던스 250Ω
(2) 데드존:0.3~ 3% 연속 조정 가능.
(3) 입력 통로: 하나는 아날로그 전류 입력용이고 다른 하나는 on-off 입력용입니다.
(4) 출력 신호 : 4 20m A DC 임피던스 500 이하
(5) 입력 통로와 출력 통로가 분리되어 있습니다.
(6) 기본오차 : ±1.5% 이하
(7) 편차 1% 이하
(8) 감쇠 특성: 진동 없음(제로 주기 진동).
(9) 보호 수준: IP67
(10) 작동 환경: 온도: -25도 + 습도 70도 95% 이하
(11) 전원 공급 장치: 단상: 220V 10% 50Hz; 삼상:380V 10% 50Hz.
액추에이터의 로컬 작동 스위치는 액추에이터를 전기적으로 작동하는 데 사용할 수 있습니다.
1. 컨트롤 박스의 로컬 작동 면판
2. 수동/과대 변경, 스위치 손잡이 2(빨간색): "스위치 손잡이가 자동 위치에 잠겨 있는 경우. 액추에이터는 제어 스테이션의 연속 변조 신호를 수신합니다. 스위치 손잡이가 로컬에서 잠긴 경우 위치 로컬 작동은 손잡이 3(파란색)을 사용하여 실현할 수 있습니다. 꺼짐 위치에서 잠기면 액추에이터가 회전을 멈춥니다.
3. 밸브 열림 및 밸브 닫힘 손잡이 3(파란색); 왼쪽 스위치 손잡이 2(빨간색)가 로컬 위치에서 잠금 상태로 잠기면 오른쪽 파란색 스위치 손잡이 3이 밸브 열림 위치로 회전하여 액츄에이터를 작동하여 밸브 열림 방향으로 회전하거나 밸브 닫힘으로 회전합니다. 밸브 닫힘 방향으로 회전하기 위해 액츄에이터를 작동시키는 위치입니다.
4. 잠금 핀: 스위치 손잡이 2(빨간색)를 수동 또는 자동 위치에서 잠글 수 있습니다. 필요한 경우 무단 조작으로부터 보호하기 위해 잠금 장치를 추가할 수 있습니다. 손잡이가 로컬 위치에 잠겨 있을 때. 원격 자동 제어 신호는 작동하지 않습니다. 자동 위치로 되돌릴 때 액츄에이터는 원격 자동 제어 신호에 따라 즉시 제어됩니다.
일체형 비례 변조 모델 전동 액추에이터의 배선도.
내부 배선은 액추에이터가 공장에서 출고되기 전에 완료되었으며, 사용자를 위한 외부 배선은 그림 1을 참조하십시오.
액추에이터 배선 시에는 전원을 꺼 주십시오.
그림1은 적분 비례 변조 모델 전동 액추에이터 노트의 외부 배선도입니다.
1. 입력은 4~20ma 신호입니다.
2. 단자 35-34,36-34에서 펄스 신호를 입력합니다. (이 경우 스위치 K5가 수동 위치에 있는 34-39 배선을 짧게 합니다.)
3. 로컬 작동 기능이 필요하지 않은 경우 단자 7과 8을 단락시키십시오.
제품 이미지

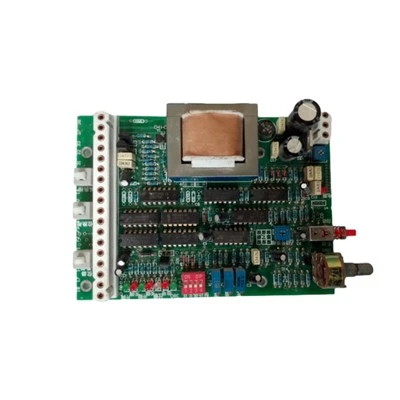

제어 보드 및 액세서리
