SD 시리즈 전동 액추에이터
SD 지능형 전동 액추에이터는 산업 자동화 기기의 실행 장치이며 레귤레이터, PLC, 컴퓨터로부터 DCS 제어 신호를 수신하여 자동 조정 완료와 같은 주요 장비의 자동 제어 시스템에 필수적입니다. 그것은 발전소, 야금, 석유, 화학 광산, 경공업, 약학, 가스 발전, 건축 자재, 운송 및 도시 지하철, 상수도, 하수 처리 및 기타 산업에서 널리 사용됩니다.
주요 기술적인 모수
입력 신호:4-20mA 임피던스 250Ω,0-10mA 임피던스 200Ω
사각 영역(감도):0.{1}} 퍼센트 연속 조정 가능
입력 채널: 하나의 아날로그 현재 입력 채널, 한 세트의 스위치 볼륨 채널.
출력 채널:4-20mA DC 임피던스 > 50Ω. 입력 채널은 출력 채널과 분리되어 있습니다.
출력 토크 및 여행.
선형 회전: 2000N-25000N 이동 10/16/25/40/100mm
1/4 회전: 100-40000Nm 이동 90도
다중 회전:40-400Nm 여행 1-50 원
기본 오류: ±1%, ±1.5%
반환 차이: ±1% 이하
감쇠 특성: 진동 없음(제로 주기 진동)
보호 수준: IP67
작동 환경:
1. 온도: -28-- + 70
2. 습도: 95% 이하
3. 흔들림: 주파수 10-100Hz 강도, 0.5배 중력 가속도
4. 영향:<>
5. 기압: 72.5-106KPa
주변 공기 중의 비부식성 가스 매체는 인화성 및 폭발성 장소에서 사용해서는 안 됩니다.(방폭 제품은 당사의 방폭 제품 샘플에서 찾을 수 있습니다.)
전압 및 전원 공급 장치: 220V--±10% 50Hz
단상: 220V--±10% 50Hz
380V--±10% 50Hz
3상: 380V--±10% 50Hz
특수 전압, 주파수는 미리 사용자 정의해야 합니다.
특수 맞춤형 밸브
환기 밸브 포함
전기 흐름 밸브 포함
컨트롤 밸브
볼 밸브 포함

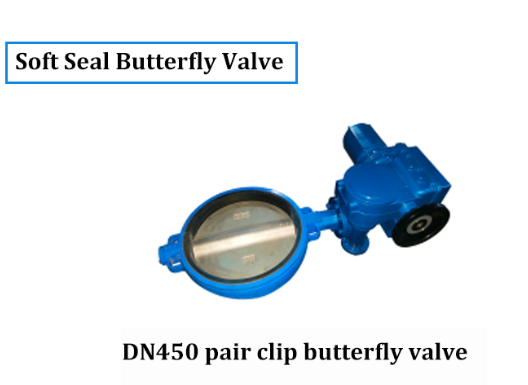

버터플라이 밸브 포함
기본 사양
유형 | 토크 | 전압 | 속도 | 설치 방법 | 제어 방법 | 특별한 기능 | 각 부분의 코드 설명 |
OA | 출력 토크 | 작동 토크, 디지털 표현, 단위: Nm | |||||
처럼 | K | 단상 220V.AC 50Hz | |||||
학사 | F | 삼상 380V.AC 50Hz | |||||
에이 플러스 RS | 전원 공급 장치 | 정격 이동 시간(90도),디지털 표현,단위:S | |||||
B 플러스 RS | 여행 시간
| H | 발판 설치 | ||||
Z | 직접 장착 설치 | ||||||
C제어 방식 | G | 표준 적분 비례 변조,{0}}mA | |||||
Y | 원격 제어, 온-오프 입력 | ||||||
N | 지능형, 4-20mA 입력 | ||||||
C | 본선 | ||||||
C제어 방식 | P | 기계 작동으로 | |||||
전 | 방폭 | ||||||
----T | 특수 요구 사항: 고온, 저온, 작동 전압, 치수, 이동 등 |
SD 쿼터 트래블 전동 액추에이터 사양
주목:
1.특수기술이 요구하는 전동 액추에이터는 순서대로 명확하고 구체적으로 작성해야 한다.
2.A 플러스 RA300/K30HGP 모델이 A 플러스 RS일 때 작동 토크는 1000Nm, 단상 전원 공급 장치, 전체 이동 시간은 30초, 로컬 위치와 통합 비례 모듈라틴을 사용한 발판 설치.
분기 회전 전기 소비 데이터
T응 | 힘을 내다 | 토크 Nm | 가득한 여행 시간 | 플랜지 장비 | 풋 마운팅 | 모터 | （L적재율 50%） | ||||
일하다 | 최고 | 외부보기 | 순중량kg | 외부보기 | 구형 힌지
| 작업 속도 크 | 회전 속도 rpm | 정격 전류 | 시작 전류 | ||
OA10K OA10F | 100 | 150 | 25 | 그림 | 11 | 그림 | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
에이플러스 RS100K 에이플러스 RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B 플러스 RS160K B 플러스 RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B 플러스 RS250K B 플러스 RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B 플러스 RS400K B 플러스 RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B 플러스 RS600K B 플러스 RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B 플러스 RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B 플러스 RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B 플러스 RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B 플러스 RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
이점
FRY는 2014년부터 산업용 밸브를 구동하는 전동 액추에이터 및 관련 제품을 생산하고 있는 전문 기업으로, FRY는 상하수도 등의 수처리부터 발전, 석유화학 분야에 이르기까지 다양한 분야에 적용 가능한 제품군을 생산하고 있으며, 전 세계 고객에게 판매합니다.
FRY는 고객의 요구를 충족시키는 3Q 철학을 가지고 있습니다.
빠른 배달
FRY는 배송 날짜를 존중하고 가능한 가장 빠른 배송 시간을 제안합니다.
퀵 서비스
FRY는 당사 제품과 관련하여 문제가 발생할 경우 최대한 빠른 조치를 취할 수 있도록 서비스 조직 및 시스템을 운영하고 있습니다.
빠른 응답
FRY는 고객의 요청을 받는 즉시 응답하여 고객에게 신뢰감을 주기 위해 노력합니다.
주요 인증 취득 현황
