간략한 소개

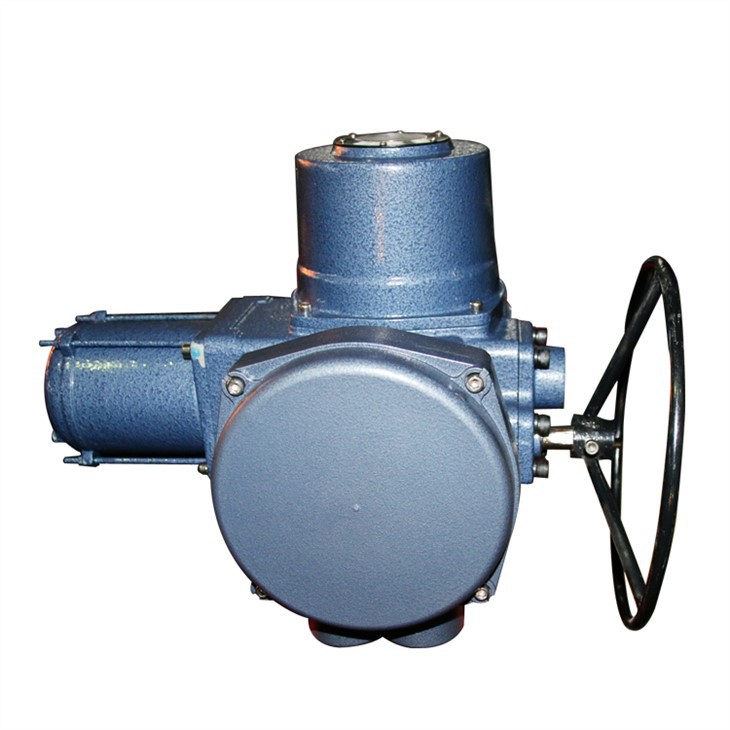

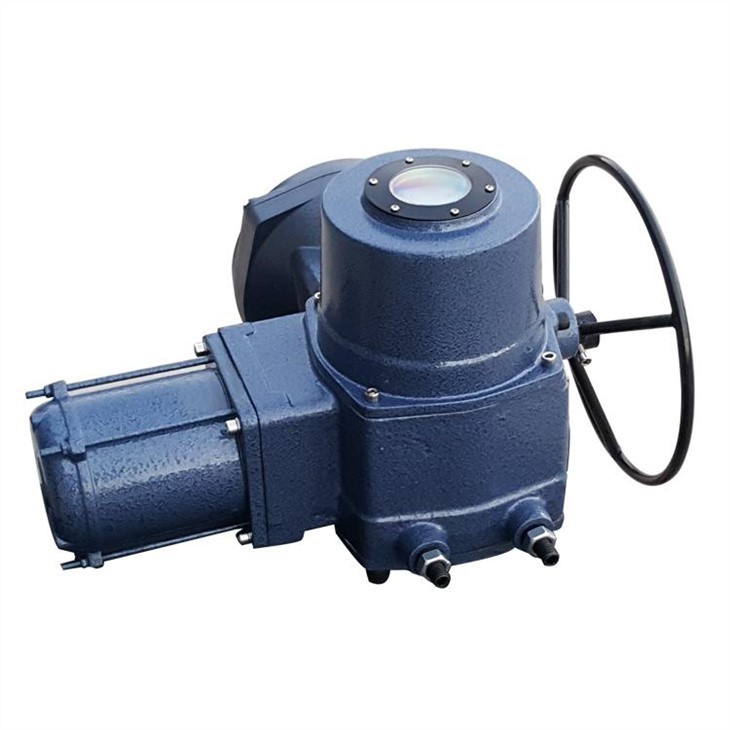

802 시리즈 전기 밸브 액추에이터는 중소 직경의 버터 플라이 밸브, 볼 밸브 및 기타 90도 회전 밸브 및 기타 유사한 장비에 적합합니다. 1/4회전이 가능한 안정적인 전기 액추에이터인 802 시리즈 전기 밸브 액추에이터는 다양한 제어 시스템과 다양한 작업 환경의 요구 사항을 충족하도록 유연하게 설계되었습니다.

product-363-264

특징

1 웜기어와 유성기어 구동을 결합한 특허받은 변속기 구조 설계는 업계에서 고전이 되었습니다. 출력 토크가 5OOONm에 도달하더라도 감속 메커니즘은 수밀 하우스에 배치됩니다. 따라서 컴팩트한 프로필은 802 시리즈에 더 높은 신뢰성과 수밀성을 제공합니다.

2 수동에서 모터 작동으로의 전환은 완전 자동이며 수동/자동 레버가 제공되지 않습니다. 핸드휠은 모터 모드에서도 위험 없이 작동할 수 있습니다.

3 802 시리즈는 별도의 터미널 박스를 가지고 있어 배선이 더 편리하고 쉽게 확장할 수 있습니다. 다양한 제어 패키지를 설치하면 802 시리즈가 기능이 풍부한 통합 제품이 됩니다.

4 802 시리즈는 ExdIIBT4Gb(GB3836.1-2010,GB3836.2-2010)에 도달하는 방폭 인클로저를 가질 수 있습니다.

I P65( GB4208-2008 ) 인클로저가 있는 5 802 시리즈(방폭 장치 포함)는 먼지와 습기로부터 완벽한 보호를 보장할 수 있습니다. 필요한 경우 IP67 또는 IP68 인클로저를 제공할 수 있습니다.

구조

전기 모터: 정격 작동 시간이 10분인 밸브용 전기 모터는 상자 외부에 장착되어 있습니다. Main drive : 평기어 1단, 웜기어 1단, 기어차가 적은 유성기어시스템으로 구성되며 마지막으로 출력축이 밸브스템을 구동한다. 8023/3011은 8023번 시트번호에 평기어 감속기를 1단 추가한 구성입니다. 스트로크 제어: 캠 메커니즘이 사용되며 캠축은 개폐 방향에 2개의 마이크로 스위치를 사용하여 출력축과 동기화됩니다. 토크제어는 디스크스프링이 장착된 웜기어의 축방향 이동을 이용하며, 출력축의 출력토크에 비례하는 웜기어의 이동은 랙앤피니언 구조에 의해 토크축의 회전으로 변환된다. . 토크 샤프트에는 개폐 방향에 캠과 마이크로 스위치가 장착되어 있습니다. 기계적 한계: 한계 나사는 개폐 방향 모두에 제공되며 출력축은 80도 ~ 100도 범위에서 조정 가능합니다. 수동/전기 전환: 전환 핸들이 없는 자동 전환 메커니즘. 정션박스 : 기본 제품에는 별도의 정션박스가 장착되어 있습니다. 통합 전기 제어 상자: 동봉된 확장 전기 상자가 정션 박스를 대체하고 내부 구성 요소 보드에 AC 접촉기, 열 과부하 계전기, 서보 증폭기 및 기타 제어 구성 요소를 장착하여 다양한 제어 기능을 완성할 수 있습니다.

product-138-509

1. 밸브 특수 모터

2.메인 드라이브 시스템

3. 수동 웜 기어(자동 전환)

4. 스트로크 제어 및 개방 표시 메커니즘

5. 토크 제어 메커니즘

6. 각 개폐 방향에 대한 기계적 제한 나사 1개

7. 정션 박스

8. 일체형 전기 제어 상자

product-294-259

구성 및 기능

S 표준 구성/기능 전원 공급 장치

P 옵션 구성/기능

T 전기 제어 상자 포함

전원

보호

주변 온도

트래블 스위치 평상시 열림, 평상시 닫힘, 공통 지점 밸브 위치 표시/전환

S 출력 축과 동기화된 기계식 다이얼 P 4-20mA DC 밸브 위치 신호 출력(2가지 방법 가능) 발열 및 방습 S 각 제품에는 공간 가열 저항이 장착되어 있습니다.

기계적 한계

개방 및 폐쇄 방향으로 설정된 조정 가능한 제한 나사

수동 조작

S 작동 핸드 휠 장착(전환 핸들 없음)

모터 보호

S 모터 권선에 내장된 온도 보호 스위치

과전류 보호를 위해 설치된 TS 열 과부하 계전기

운영 패널

P 옵션 현장 개폐 밸브 작동 버튼

TS에는 잠글 수 있는 필드/원격 제어 노브와 필드 열기, 닫기 및 정지 밸브 작동 노브가 장착되어 있습니다.

출구 구멍

S 각 제품에는 2-G1/4" 리드 와이어 연결 장치가 장착되어 있습니다.

조정 기능

PT는 {{0}}mA 0~5, 0~10V 등 다양한 입력 신호를 지원하는 아날로그 입력으로 밸브 개도율을 조정합니다.

입력 신호가 손실되면 밸브가 원래 위치에서 멈추거나 밸브를 제자리에서 열거나 닫을 수 있습니다. 조정 작업을 위해 출력 속도가 0.5r/min 이하인 제품을 사용하는 것이 좋습니다.

컨트롤러 P BF 전기 밸브 컨트롤러는 기본형 제품의 경우 옵션입니다(별도 샘플 설명).

product-268-248

배선도

1. 내부 배선은 점선의 오른쪽 또는 점선 안쪽에 표시됩니다.

2. 다이어그램의 리미트 스위치는 밸브가 중간 위치에 있음을 보여줍니다. 토크 스위치는 밸브가 토크를 초과하지 않았음을 나타냅니다. 소개 전기 배선은 제품의 기능과 밀접한 관련이 있습니다. 802 시리즈는 풍부한 배선 다이어그램으로 설계되었습니다. 저희 웹사이트를 방문하거나 저희에게 연락하실 수 있습니다. 이 책은 몇 가지 일반적인 배선 원리를 설명합니다. 실제 배선은 제품과 함께 제공된 배선도를 따릅니다.
