전기 액추에이터 DQ 시리즈
개요
DQW 전기 액추에이터는 버터플라이 밸브, 볼 밸브, 플러그 밸브 및 기타 회전 밸브 및 이와 유사한 장비에 적합합니다. 이 제품은 구조가 컴팩트하고 시동 토크가 크고 제어 정밀도가 높으며 기능이 완벽하고 성능이 안정적이며 설치 및 조정이 편리합니다. DQ는 중첩(DZW 유형과 2차 감속기)/DQJ는 베어링과 댐퍼의 레버 각도 이동이 있는 전기 액추에이터입니다. 밸브와 협력하여 밸브의 개폐를 구동하고 제어하는 전기 밸브를 형성합니다. 작업자는 제어실이나 현장에서 장거리에 걸쳐 밸브를 제어할 수 있습니다. 이 제품은 급수 및 배수, 난방, 발전소, 화학, 식품, 섬유, 제지, 제약, 조선, 철강, 석탄 및 기타 산업 분야에서 널리 사용됩니다.
사용 환경에 따라: DQW/DQJW는 옥외형, DQB/DQJB는 방폭형, DQZ/DQJZ는 일체형, DQT/DQJT는 일체형 조정형, DQBZ/DQJBZ는 완전 방폭형, DQBT/DQJBT 방폭형 전체 조정형입니다. 토크 범위: 100N.m - 165000Nm
DQ는 중첩(DZW형과 2차 감속기)/DQJ는 베어링과 댐퍼의 레버 각도 이동을 갖춘 전기 액추에이터입니다. 밸브와 협력하여 밸브의 개폐를 구동하고 제어하는 전기 밸브를 형성합니다. 작업자는 제어실이나 현장에서 장거리에 걸쳐 밸브를 제어할 수 있습니다. 이 제품은 급수 및 배수, 난방, 발전소, 화학, 식품, 섬유, 제지, 제약, 조선, 철강, 석탄 및 기타 산업 분야에서 널리 사용됩니다.
구조
작업 환경
1. 전원 공급 : 3상 4선식, 380V, 50Hz (특수 주문은 415V, 660V 등 가능, 주파수는 60Hz 가능)
2. 작업환경 : (방폭형인 경우 1급 전동 액추에이터의 사용설명서를 참조하시기 바랍니다)
2.1 주변 온도: -20C-60C.
2.2 주변 상대 습도 : 90% 이하 (25C에서)
2.3 작업 환경에는 부식성, 인화성, 폭발성 매체가 없습니다.
2.4 보호 수준 IP55
3. 단시간 근무제, 근무시간은 10분입니다.
조정
이 액추에이터는 밸브와 조립해야 하므로, 조립 후 작동하기 전에 전동 액추에이터의 스트로크 메커니즘, 토크 메커니즘 및 오프닝 인디케이터 메커니즘을 조정해야 합니다. 밸브의 완전 개방 및 완전 폐쇄 위치가 스트로크 메커니즘에 의해 제어되는 경우 토크 메커니즘을 조정할 필요가 없습니다. 밸브의 완전 폐쇄 위치가 토크 메커니즘에 의해 제어되거나 완전 개방 및 완전 폐쇄 위치가 기계적 한계에 의해 제어되는 경우 토크 메커니즘을 재조정해야 합니다.
1. 밸브의 완전 개방 및 완전 폐쇄 위치가 스트로크 메커니즘 또는 토크 메커니즘에 의해 제어되는 경우 스트로크 또는 토크를 조정하기 전에 기계적 한계를 풀어야 합니다.
2. 밸브의 완전 개방 및 완전 폐쇄 위치가 기계적 한계에 의해 제어되고 토크 메커니즘이 신호를 보내는 경우 조정 방법은 다음과 같습니다. 전기 액추에이터를 수동으로 작동하여 밸브를 미리 정해진 위치에 놓습니다. 해당 기계적 한계를 조정하여 출력 샤프트에 닿도록 한 다음 스트라이커 핀의 잠금 너트와 캡 너트를 조입니다. 토크 메커니즘을 조정하고 밸브가 제자리에 놓일 때까지 출력 토크 값을 점차 증가시킵니다.
1. 기어박스 웜(섹터) 웜기어 쌍
2. 포인터 열기
3. 연결나사
4. 제어박스
5. 주행 제어 메커니즘
6. 토크 제한 메커니즘
7. DZW 전기 액추에이터 웜기어 쌍
8. 이동 전송 베벨 기어 쌍
9. 수동-전기 클러치
10. 핸드휠
11. 스위칭 핸들
12. A, B 기어 쌍
13. 밸브 모터
14. DZW 전기 밸브 액추에이터
15. 커플링 16. 기계적 한계
17. 연결판
18. 기어박스
설치 및 조정
설치
이 전기 밸브 액츄에이터는 공장에서 나가기 전에 밸브의 완전 폐쇄 상태(즉, "폐쇄 방향 표시" 위치)로 조정되므로 밸브 디스크를 밸브를 설치하기 전에 완전 폐쇄 상태에 놓은 다음 설치 후 해당 나사로 고정해야 합니다. 설치 후 추가 조정 없이 사용할 수 있습니다. DQW 부분 회전 전기 밸브 액츄에이터는 전기 액츄에이터의 출력 샤프트가 90도 회전하므로 설치 중에 제어 상자 관찰 창과 개방 포인터가 위를 향해야 합니다. 또한 전기 액츄에이터 개요 도면에 표시된 공간 치수를 참조하고 파이프라인 근처에 충분한 공간을 남겨 설치, 시공, 유지 관리 및 수리를 용이하게 하십시오.
조정
전기 밸브 액추에이터의 조정 단계:
a. 스위칭 핸들을 수동 위치로 돌리고 밸브를 수동으로 작동하여 완전히 닫힙니다(즉, 닫힘 위치 표시).
b. 제어 상자 덮개를 열고 스트로크 제어 메커니즘(카운터)의 닫힘 조정 샤프트를 조정합니다. 조정하기 전에 중간 푸시로드를 누르고 90도 돌려서 전달 기어를 분리합니다. 카운터 기호가 표시한 닫힘 방향으로 조정 샤프트를 돌려 닫힘 방향의 캠을 움직여 제어 스위치의 버튼을 누릅니다. "클릭" 소리가 들리면 푸시로드를 풀어서 전달 기어가 잘 맞물리도록 합니다. 같은 방법을 사용하여 열림 방향의 스트로크를 조정합니다.
c. 토크 제어 메커니즘 캠을 닫는 방향으로 필요한 토크 값으로 조정합니다(인증서의 토크 곡선 다이어그램 참조, 일반적으로 정격 값에 가깝게 조정). 개방 방향도 같은 방식으로 조정합니다.
d. 기계 제한 메커니즘은 전체 기계가 공장에서 나가기 전에 조정되었으며, 사용자는 정상적인 사용 중에 조정할 필요가 없습니다. 사용자가 기계 제한을 조정해야 하는 경우 다음 단계를 따라야 합니다. 먼저 밀봉 나사와 잠금 나사를 풀고 제한 나사를 적절히 바깥쪽으로 조정합니다. 둘째, 수동으로 최종 제어 요소를 완전히 닫습니다. 이때 기어박스의 오프닝 포인터는 "폐쇄 마크" 위치와 일치해야 합니다(이때 오프닝 포인터가 "폐쇄 방향 마크" 위치와 일치하지 않으면 전원 공급을 끊고, 전기 액추에이터를 밸브에서 분리하고, 기어박스의 출력 샤프트 슬리브와 웜 기어 사이의 스플라인 위치를 조정하여 최종 제어 요소가 완전히 닫힌 상태에 있을 때 기어박스의 오프닝 포인터가 "폐쇄 방향 마크" 위치와 일치하도록 해야 함), 리미트 나사를 조일 수 없을 때까지 조정한 다음 리미트 나사를 바깥쪽으로 2바퀴 돌리고 잠금 나사를 조인 다음 마지막으로 밀봉 나사를 조입니다. 같은 방법으로 개방 기계적 리미트를 조정합니다.

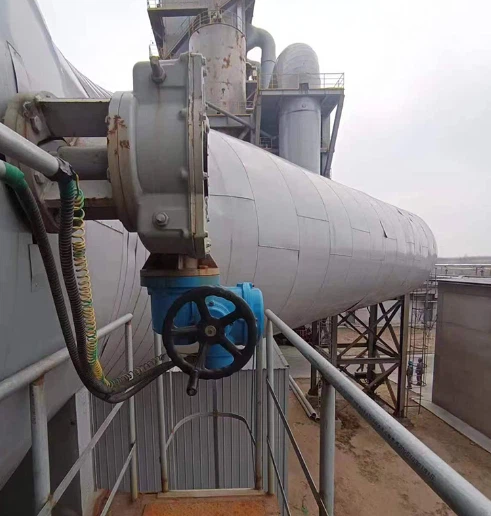

응용 프로그램
