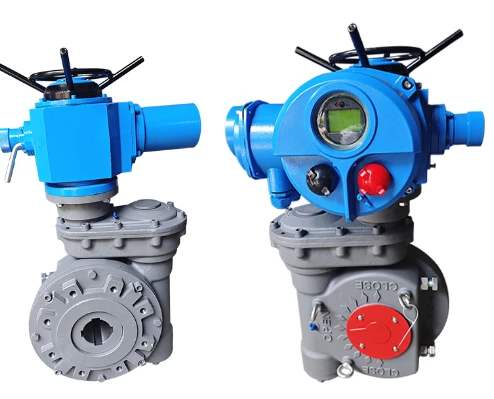

전기 밸브 액츄에이터
제품 세부정보
기술 데이터
1. 전원 공급 장치: 3상 4선, 380V, 50Hz(특별 주문은 415V, 660V 등일 수 있으며 주파수는 60Hz일 수 있음)
2. 작업 환경: (방폭형인 경우 1단계 전동 액추에이터의 지침을 참조하십시오.)
2.1 주변 온도: -20C-60C
2.2 주변 상대 습도: 90% 이하(25C에서)
2.3 작업 환경에는 부식성, 가연성, 폭발성 매체가 포함되어 있지 않습니다.
2.4 보호 수준 IP67
3. 단시간근무제, 근무시간은 10분이다.
조정
이 장치는 밸브와 조립되어야 하므로 전기 장치의 스트로크 메커니즘, 토크 메커니즘 및 열림 표시 메커니즘은 조립 후 작동 전에 조정되어야 합니다. 밸브의 완전 개방 및 완전 폐쇄 위치가 스트로크 메커니즘에 의해 제어되는 경우 토크 메커니즘을 조정할 필요가 없습니다. 밸브의 완전 폐쇄 위치가 토크 메커니즘에 의해 제어되거나 완전 개방 및 완전 폐쇄 위치가 기계적 한계에 의해 제어되는 경우 토크 메커니즘을 재조정해야 합니다.
1. 밸브의 완전 개방 및 완전 폐쇄 위치가 스트로크 메커니즘 또는 토크 메커니즘에 의해 제어되는 경우 스트로크 또는 토크를 조정하기 전에 기계적 한계를 느슨하게 해야 합니다.
2. 밸브의 완전 개방 및 완전 폐쇄 위치가 기계적 한계에 의해 제어되고 토크 메커니즘이 신호를 보내는 경우 조정 방법은 다음과 같습니다. 전기 장치를 수동으로 작동하여 밸브를 미리 정해진 위치에 놓습니다. 출력 샤프트에 딱 맞도록 해당 기계적 한계(스트라이커 핀)를 조정하고 스트라이커 핀의 잠금 너트와 캡 너트를 조입니다. 토크 메커니즘을 조정하고 밸브가 제자리로 돌아갈 수 있을 때까지 출력 토크 값을 점차적으로 늘립니다.
제품 구조
특수 모터
밸브 조절용 모터는 전동 액추에이터의 구동 부품으로, 그 특성 요구 사항은 일반 모터와 다릅니다. 액츄에이터는 자주 작동하고 종종 시동 작동 상태에 있기 때문에 모터는 높은 시동 토크, 작은 관성 모멘트 및 낮은 시동 전류의 특성을 가져야 모터 온도 상승이 너무 높지 않습니다. 자주 시작되고 전기 액추에이터가 정지 상태에서 작동 상태로 움직일 수 있을 만큼 충분한 토크가 있습니다.
기어박스 및 수동 전환 메커니즘
기어박스는 고속, 저토크 모터의 출력 전력을 저속, 고토크 액츄에이터의 출력축 동력으로 변환합니다. 수동스위치는 반자동, 즉 수동일 경우 스위치 손잡이에 있는 화살표 방향으로 움직이면 전동일 경우 자동으로 리셋됩니다.
스트로크 제어 기구, 토크 제어 기구, 개방 기구
주행 제어 메커니즘의 기능은 전기적 한계 위치를 제한하는 것입니다. 토크 제어 메커니즘은 액츄에이터와 밸브를 보호하기 위해 설계된 보호 메커니즘입니다. 개방 메커니즘은 밸브의 개폐 방향과 위치를 나타내는 데 사용됩니다.
애플리케이션
