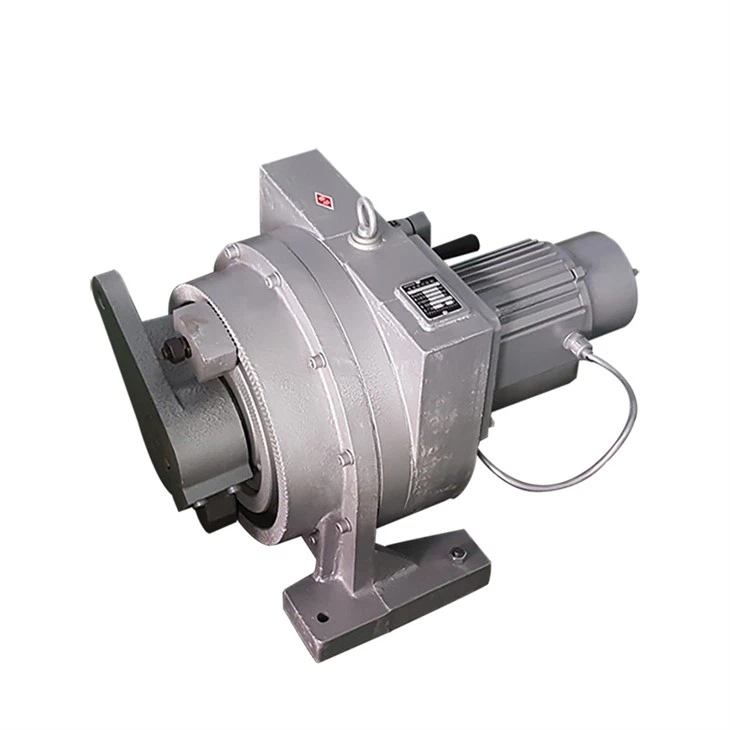

방폭형 전동액츄에이터
DKJ 방폭 전동 액추에이터는 다양한 1/4 회전 밸브, 댐퍼, 배플 및 기타 조절 메커니즘과 일치할 수 있으며 전기, 야금, 석유, 화학 산업, 경공업, 섬유와 같은 생산 공정 조절 및 제어 시스템에 널리 사용됩니다. , 음식, 약.
모델 편집
FRY 방폭 시리즈 전동 액츄에이터의 방폭 수준은 ExdⅡBT4Gb입니다.
Ex - 방폭 식별
D - 방폭 또는 방폭
- 장비 유형은 탄광 이외의 폭발성 가스 환경용으로 설계된 전기 장비를 나타냅니다.
B - 액츄에이터의 각 화재 조인트의 치수(너비 및 간격)를 결정하는 폭발 크기.
T4 - 온도 등급은 액추에이터의 최대 허용 표면 온도 135도를 나타냅니다.
Gb - 보호 등급 표준
폭발은 왜 일어나는 걸까요?
폭발은 물질이 물리적 또는 화학적 변화를 통해 한 상태에서 다른 상태로 갑자기 변화하여 엄청난 양의 에너지를 방출하는 경우입니다. 빠른 속도로 방출되는 에너지는 주변 물체에 격렬한 충격과 손상을 일으킬 수 있습니다. 폭발에는 폭발성 물질, 산소, 점화원이라는 세 가지 조건이 있어야 합니다. 객관적으로 보면 많은 산업 현장이 폭발 조건을 충족하고 있습니다. 폭발성 물질과 산소의 혼합물 농도가 폭발 한계 내에 있을 때 폭발원이 있으면 폭발이 일어납니다.
폭발을 방지하려면 위의 세 가지 필수 조건을 고려해야 합니다. 필요한 조건 중 하나를 제한하면 폭발을 제한할 수 있습니다. 전기 장비는 표면 온도 상승, 정전기 방전 또는 기계 작동 중 순간 전류로 인한 스파크를 유발할 수 있는 잠재적인 발화원이기도 합니다. 설계 관점에서 볼 때, 방염 전기 장비는 점화된 폭발성 혼합물을 껍질에 넣을 수 있으며, 이는 특히 강하고 내부 폭발성 혼합물의 폭발 압력을 견딜 수 있으며 폭발성 혼합물이 껍질 외부로 퍼지는 것을 방지할 수 있습니다. 따라서 방폭형 전기 장비는 잠재적인 발화원이 되는 것을 방지할 수 있습니다.
이러한 방폭형 전동 액츄에이터는 케이싱 내부로 유입된 가연성 혼합물의 내부 폭발을 손상 없이 견딜 수 있으며, 이를 통과하는 케이싱의 접합면이나 구멍이 외부에서 전기 장비의 케이싱을 발화시키지 않습니다. 하나 이상의 가스 또는 증기로 인해 형성된 폭발성 환경.
기술 데이터
① 입력신호
A. 아날로그 신호 4~20mADC(입력 저항 250Ω);
B. 패시브 스위치 신호.
② 위치 피드백 신호 4~20mA DC (부하 저항 500Ω)
③ 출력 접점 용량 24V, DC, 1A;
④ 기본오차한도 ±2.5%±1.5%;
⑤ 불감대 설정 1%~2.0%;
⑥ 수익률 차이는 1.5%를 넘지 않습니다.
7 정격 이동 90도(각도);
⑧ 정격 여행 시간 25S±20%;
9 작동 전원 공급 장치
에이. 정격 전압 220V;
비. 정격 주파수 50Hz;
⑩ 작동 환경
에이. 온도 -25C~+70C;
비. 상대 습도 95% 이하
C. 주변공기에는 부식성 가스가 포함되어 있지 않습니다.
작동 원리
DKJ 방폭 전동 액츄에이터는 AC 서보 모터를 동력 장치로 사용하는 위치 서보 메커니즘입니다. 전체 기계는 구조가 상대적으로 독립적인 기어박스, AC 서보 모터 및 컨트롤러의 세 부분으로 구성됩니다.
배선도
응용
