전동 액추에이터

product-472-343

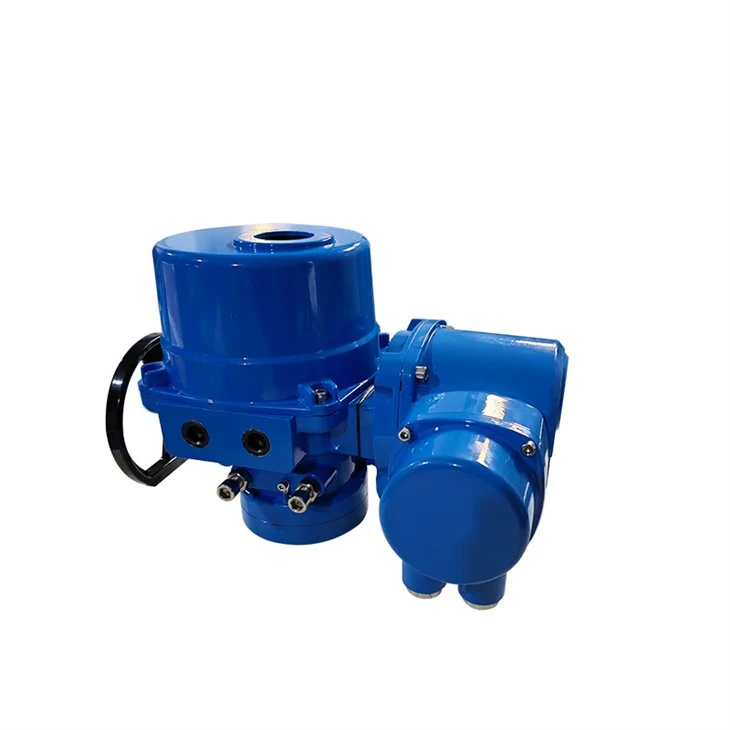

QT 지능형 전동 액츄에이터는 당사에서 개발한 제품입니다. DCS 시스템으로부터 스위치 신호(패시브 무전압 접점, 액티브 24V, 액티브 220V, 인칭 및 홀딩 전환 가능) 또는 아날로그 신호(DC4~20mA, 0~10V 등)를 수신할 수 있으며, 직접 구동되거나 접촉기 또는 무접점 릴레이에 의해 구동됩니다. DC4~20mA 피드백 전류와 4개의 릴레이 접점(개방 위치, 폐쇄 위치, 원격 제어, 오류 경보)을 출력합니다. 이 구성 요소에는 서보 제어 장치, LCD 디스플레이 장치, 손잡이 작동 및 기타 장치가 통합되어 있습니다. 이 제품은 작동이 쉽고 완벽한 보호 기능을 갖추고 있습니다. 버터플라이 밸브, 볼 밸브, 플러그 밸브 및 90도 회전하는 기타 밸브를 제어하는 데 적합합니다. 크기가 작고 무게가 가벼우며 고효율, 고신뢰성, 높은 보호 성능, 저소음 등의 특성을 가지고 있습니다. 현장 및 원격으로 제어할 수 있습니다. 그것은 석유, 화학, 발전, 수처리 및 기타 산업에서 널리 사용됩니다.

특징

product-163-169

product-172-161

product-169-162

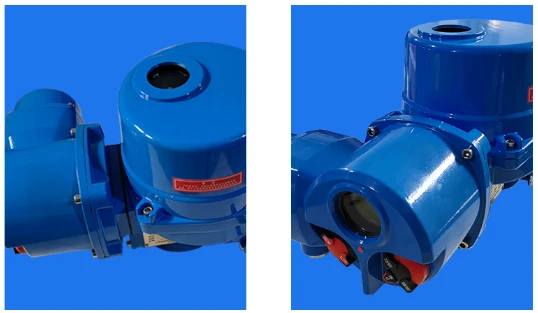

1. 쉘

쉘은 경질 알루미늄 합금으로 양극산화처리 및 폴리에스터 분말 코팅 처리되어 있으며 내식성이 강하고 보호 등급 IP67이며 방폭형도 가능합니다.

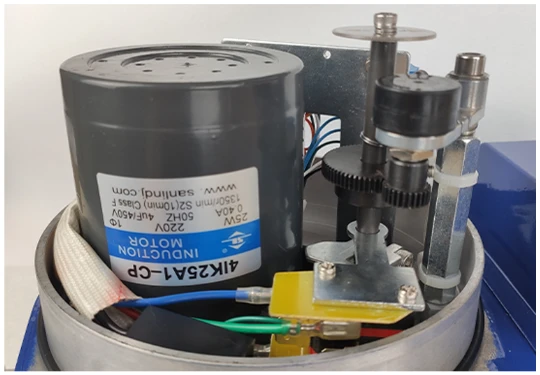

2. 모터

모터는 소형, 큰 토크, 작은 관성력, 절연 등급 F 및 과열 보호 스위치가 내장되어 과열 및 모터 손상을 방지하는 완전 밀폐형 농형 모터입니다.

3. 여행 한도

기계 및 전자 이중 제한. 기계적 제한 나사는 조정 가능하고 안전하며 신뢰할 수 있습니다. 전자 리미트 스위치는 캠 메커니즘으로 제어되며 간단한 조정 메커니즘으로 배터리 지원 없이 정확하고 편리하게 위치를 설정할 수 있습니다.

4. 스트로크 센서

밸브의 현재 위치를 정확하게 감지할 수 있는 고정밀 전도성 플라스틱 전위차계를 사용하고, 독립적인 선형성이 높고, 수명이 길며, 배터리 지원이 필요하지 않습니다.

5. 토크 컨트롤러

과토크 보호를 실현할 수 있으며 안전하고 신뢰할 수 있는 기계식 토크 컨트롤러를 채택합니다. 출력 토크 30kg.m 이상 모델에는 토크 제한 스위치가 장착되어 있습니다.

6. 전송 메커니즘

정밀한 이중 웜기어 메커니즘은 큰 토크를 효율적으로 전달할 수 있으며 고효율, 저소음(최대 50데시벨), 긴 수명, 역회전을 방지하는 자동 잠금 기능, 안정적이고 신뢰할 수 있는 변속기 부분을 갖추고 있으며 고효율로 가득 차 있습니다. 공장에서 그리스를 공급하므로 급유가 필요하지 않습니다.

7. 수동 부품

핸드휠의 디자인은 안전성, 신뢰성, 노동력 절약 및 작은 크기를 보장합니다. 전원이 꺼지면 클러치 핸들을 수동으로 조작할 수 있습니다. 전원을 켜면 클러치가 자동으로 재설정됩니다. (참고: 모터에 전원이 공급되지 않으면 전동 액추에이터는 영구적인 수동 상태로 유지됩니다.)

8. 개방 표시기

중심축에 설치되어 밸브 위치를 관찰할 수 있습니다. 거울은 물이 쌓이지 않고 관찰이 더 편리한 볼록 렌즈 디자인을 채택합니다.

9. 건조기

온도를 제어하고, 온도 및 날씨 변화로 인한 액츄에이터 내부의 습기 응결을 방지하고, 내부 전기 부품을 건조한 상태로 유지하는 데 사용됩니다.

10. 낙하 방지 볼트

외부 쉘을 제거할 때 볼트가 쉘에 부착되어 떨어지지 않습니다. 외부 볼트는 모두 스테인레스 스틸로 만들어졌습니다.

11. 설치

하단 설치 치수는 ISO5211 국제 표준을 준수합니다. 구동축 부싱은 필요에 따라 제거 및 가공이 가능하며 적응성이 뛰어납니다. 수직 또는 수평으로 설치할 수 있습니다.

기술 데이터

이 제품은 GB/T8528-97 "일반 전기 밸브 액츄에이터에 대한 기술 요구 사항"을 준수합니다.

전원 공급 장치에는 220V 단상 및 380V 3상(사용자 선택 가능)의 두 가지 유형이 있습니다.

본 제품은 옥외형이며 보호등급은 IP67입니다.
