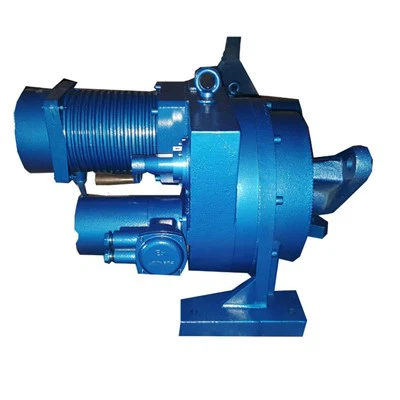

1/4 회전 전동 액추에이터
제품개요
3810R 시리즈 전자식 액추에이터는 220V AC 단상 전원 공급 장치를 구동 전원으로 사용하고 레귤레이터로부터 제어 신호(DC{3}}mA 또는 DC{4}}V)를 수신하여 미리 결정된 선형 왕복 운동을 실현합니다. 이 일련의 액추에이터를 조절 밸브의 액추에이터로 사용하면 밸브 열림 신호 기능 및 수동 기능뿐만 아니라 조절 밸브 자체에 필요한 모든 종류의 동작 변환 기능을 거의 갖습니다. 따라서 발전, 야금, 석유화학, 경공업, 환경보호 등 산업분야에서 널리 사용되고 있습니다.
제품 특징
●액추에이터는 서보 시스템이 내장되어 설계되었으므로 추가 서보 증폭기가 필요하지 않으며 DC4-20mA(또는 DC{2}}V) 신호 및 AC220V 단상으로 연결하기만 하면 됩니다. 작동하는 전원 공급 장치. 내부에 배선단자가 있어 배선이 매우 간단하고 편리합니다. 액츄에이터의 핵심 부품인 컨트롤러는 하이브리드 집적 회로를 채택하고 수지로 채워져 있습니다. 상자 모양이며 부피가 적고 신뢰성이 높습니다.
●위치량 피드백 검출은 고성능 전도성 플라스틱 전위차계, 분해능을 채택합니다.<0.4, with high life and reliability.
●자가 진단 기능, 오류가 발생하면 컨트롤러의 표시등이 즉시 표시 신호를 보냅니다.
● 상태 다이얼 스위치를 사용하여 꺼짐 신호를 설정하면 스풀은 완전 개방, 완전 폐쇄 또는 자동 잠금 상태입니다.
●상태 다이얼 스위치로 긍정적인 행동과 부정적인 행동을 설정할 수 있습니다.
●입력 신호는 상태 다이얼 스위치를 통해 DC{0}}mA 또는 DC{1}}V로 설정할 수 있습니다.
●지능형 스톨 보호 기술: 액추에이터가 어느 위치에서 스톨되더라도 내부 스톨 보호 기능이 4초 이내에 모터를 보호하고 모터의 전원 공급을 차단합니다. 컨트롤러가 심하게 교란되어 내부 릴레이가 고장나고 단락되더라도 내부 잠금 회전자 보호 기능이 4S 이내에 모터를 차단하므로 모터가 손상되지 않습니다.
●자동 스톨 해제 기술. 사용자의 DIP 스위치 설정에 따라 액츄에이터가 막혔을 때 1초간 반전하여 막힘을 해제할 수 있습니다. 이 때 여전히 차단이 있는 경우 컨트롤러는 차단 보호, 경보를 수행하고 모든 모터 출력을 끕니다. 사용자는 보호 기능을 수동으로 해제하기 위해 모터가 반대 방향으로 작동하도록 신호를 입력할 수도 있습니다.
●전자 브레이크: 정확하고 안정적인 위치 지정으로 기존 기계식 브레이크의 마모 및 부정확한 위치 지정을 해결합니다.
●지능형 반순시 역방향 기술: 액츄에이터 작동 중 정방향 및 역방향 전환 과정에서 시간 지연이 삽입되어 밸브, 모터 감속 장치 및 액츄에이터에 미치는 영향을 줄이고 전반적인 신뢰성을 향상시키고 수명을 연장시킵니다. 서비스 수명.
●작동 영점 위치(시작점)와 풀 위치(종료점) 조정이 용이합니다.
●갑자기 정전이 발생하는 경우 스풀이 자동으로 잠길 수 있습니다.
●동기식 벨트 구동을 채택하여 소음을 효과적으로 줄입니다.
●높은 신뢰성: 고성능 마이크로 컨트롤러가 내부에 사용되며 소프트웨어 및 하드웨어의 신뢰성은 산업 표준을 준수합니다.
주요 기술 매개변수
매개변수
|
힘 |
AC220V±10% 50HZ (380/110V 설정 가능) |
|
전력 소비 |
A타입:50W B타입:150W C타입:220W |
|
입력 신호 |
DC4-20mA 또는 DC1-5V |
|
출력 신호 |
DC4-20mA(부하 저항 < 500Ω) |
|
제어 정밀도 |
오류: 0.8% 이하 반품 차이: 1% 이하 데드존: 1% 이하 |
|
작업 각도 수정 범위 |
시작점: ±25%; 각도: 20%-100% |
|
브레이크 신호 감지 임계값 |
입력 신호 1mA 이하 |
외부 전선
|
|
공통(S형) 액츄에이터 |
방폭(X형) 액츄에이터 (X형) 액츄에이터 |
|
전원선 |
3코어 S=1.5mm² |
3코어 S=1.5mm²OD Ø9±1 |
|
단일 와이어 |
4코어 S=1.5mm² |
4코어 S=1.5mm²OD Ø11±1 |
|
와이어 입력 |
2-PF(G1/2") |
보호 케이스 PF3/4(G3/4")가 불안정할 수 있음 |
|
신호선 |
교란을 방지하기 위해 신호선은 STP(차폐 연선)선이어야 합니다. 신호선과 전원선은 동일하지 않아야 합니다. |
|
주변 조건
|
상태 |
공통(S형) 액츄에이터 (s 유형) 액추에이터 |
방폭(X형) 액츄에이터 (X형) 액츄에이터 |
|
주변 온도 |
공기 공간 히터 없음: -10도 -60도 |
-10도 -40도 |
|
에어 스페이스 히터: -35도 -60도 |
||
|
상대온도 |
95% 미만 |
45%-85% |
|
가스 |
부식성 가스가 없을 것 |
|
|
기계적 진동 |
1.5g 이하 |
|
액추에이터 사양서
|
유형 및 사양 |
출력 토크(Nm)
|
동작시간(S/90도)
|
최대 각도 |
|
381RSA-02 |
20 |
8.5 |
90도 |
|
381RSA-05 |
50 |
17 |
|
|
381RSB-10 |
100 |
18 |
|
|
381RXB-10 |
|||
|
381RSB-20 |
200 |
36 |
|
|
381RXB-20 |
|||
|
381RSC-30 |
300 |
24 |
|
|
381RXC-30 |
|||
|
381RSC-50 |
500 |
42 |
|
|
381RXC-50 |
|||
|
381RSC-60 |
600 |
48 |
|
|
381RXC-60 |
|||
|
381RSD-100 |
1000 |
30 |
|
|
381RXD-100 |
|||
|
381RSD-150 |
1500 |
38 |
|
|
381RXD-150 |
|||
|
381RSD-200 |
2000 |
46 |
|
|
381RXD-200 |
|||
|
381RSD-300 |
3000 |
76 |
|
|
381RXD-300 |
제품 구성
1. 컨트롤러: 레귤레이터로부터 DC4~20mA 또는 DC1~5V 신호를 받아들이고 액츄에이터가 미리 결정된 모드에 따라 작동하도록 제어합니다.
2. 전달 메커니즘: 모터의 회전 운동을 동력 출력 샤프트의 선형 왕복 운동으로 전환하여 조절 밸브의 스위치 및 조정 기능을 실현합니다.
3. 열림 감지 메커니즘: 출력 샤프트(스풀의 열림)의 선형 운동 변위를 랙과 기어를 통해 전위차계로 피드백하고 전위차계는 이를 전기 신호로 변환한 후 다시 컨트롤러로 피드백합니다. 조절기의 입력이 신호와 스풀 개방 신호의 차이가 0이 되면 모터가 작동을 멈춥니다.
4. 연결 메커니즘: 브래킷을 통해 액추에이터와 제어 밸브를 연결하고 분할 너트를 통해 액추에이터의 출력 샤프트를 밸브 스템과 연결합니다. 분할 너트에는 포인터가 있고 브래킷에는 출력 샤프트(또는 스템) 변위를 나타낼 수 있는 눈금이 있습니다. 5. 수동 메커니즘: 이 액추에이터는 수동 메커니즘으로도 설계되었습니다. 정전 시 필요에 따라 수동 조작으로 조절 밸브의 열기, 닫기 및 조정 기능을 완료할 수 있습니다.
설치
조정
액추에이터가 단일 장치로 배송되거나 제어 밸브에 조립되어 있는지 여부에 관계없이 공장에서 출고되기 전에 조정되었습니다. 다만, 운반 및 설치 시 심한 진동 및 충격이 발생할 수 있으므로, 동작 전 동작이 올바른지 확인이 필요합니다. 정확합니다. 편차가 있거나 현재 요구 사항을 충족하지 않는 경우 다음 단계에 따라 재조정해야 합니다.
배선
☆ 커버 고정 볼트를 풀고, 커버를 수직 위쪽으로 분리하세요.
☆ 외부 배선과 컨트롤러의 배선 단자 사이의 연결은 컨트롤러 측면의 배선도 요구 사항을 따라야 합니다. ☆ 상태 스위치 설정: 컨트롤러에 6-자리 다이얼 스위치가 있습니다.
☆ 긍정적이고 부정적인 동작 상태는 스위치 1과 2에 의해 설정됩니다.
☆ 꺼짐 신호의 동작 상태는 스위치 3과 4에 의해 설정됩니다. 스위치 3이 ON이고 4가 OFF일 때 브레이크 신호가 감지되면 액추에이터는 완전 개방 위치로 작동합니다. 스위치 3이 OFF이고 4가 ON일 때 브레이크 신호가 감지되면 액츄에이터는 완전히 닫힌 위치로 작동합니다. 스위치 3이 ON이고 4가 ON이거나 3이 OFF이고 4가 OFF인 경우 브레이크 신호가 감지되면 액츄에이터는 아무런 조치 없이 현재 위치를 유지합니다.
☆ 차단 보호 동작은 스위치 5로 설정됩니다. ☆ 입력 신호 상태는 스위치 6으로 설정됩니다. 입력 신호 상태 설정:
①입력 신호가 DC4-20mA일 때 스위치 6을 오른쪽으로 ON합니다.
② 입력 신호가 DC1-5V일 때 스위치 6을 왼쪽으로 OFF로 전환합니다.
☆ 실속 방지 동작 설정
① DIP 스위치 5를 ON으로 돌리면 스톨이 발생하면 액츄에이터가 반대 방향으로 1회 작동하여 자동으로 스톨을 해제합니다.
②코드 스위치 5를 OFF로 설정합니다. 실속이 발생하면 모터 전원이 직접 꺼지고 알람이 보호 상태로 들어갑니다.
☆ 브레이크 신호 동작 설정:
① "완전 개방 상태": 오른쪽의 스위치 3을 ON으로 하고, 왼쪽의 스위치 4를 OFF로 합니다. 이때, 입력 신호가 끊어지면 액츄에이터의 출력축은 리미트 스위치가 작동할 때까지 반시계 방향으로 회전하고 스풀은 "완전 개방" 위치에 있습니다.
②"전폐상태": 오른쪽 스위치 4를 ON으로 하고, 왼쪽 스위치 3을 OFF로 합니다. 이때, 입력 신호가 끊어지면 리미트 스위치가 작동할 때까지 액츄에이터의 출력 샤프트가 시계 방향으로 회전하고 스풀은 "Full off" 위치에 있습니다.
③ "홀드 상태": 스위치 3, 4를 왼쪽으로 OFF로 돌리면, 이때 입력 신호가 끊어지면 액츄에이터의 출력축은 회전을 멈추고 스풀은 현재 위치를 유지합니다.
☆ 정방향 및 역방향 동작 설정
①"포지티브 액션 상태": 스위치 1을 오른쪽으로 ON으로 돌리고, 스위치 2를 왼쪽으로 OFF로 돌립니다. 이때 입력 신호가 증가함에 따라 출력 샤프트가 시계 방향으로 회전합니다(스풀을 닫습니다). 입력 신호가 작아지면 출력 샤프트가 시계 반대 방향으로 회전합니다(스풀이 열립니다).
②"역동작 상태": 스위치 1을 왼쪽으로 OFF로 돌리고, 스위치 2를 오른쪽으로 ON으로 돌립니다. 이때 입력 신호가 증가하면 출력 샤프트가 시계 반대 방향으로 회전합니다(스풀 열기). 입력 신호가 감소하면 출력 샤프트가 시계 방향으로 회전합니다(스풀을 닫음).
