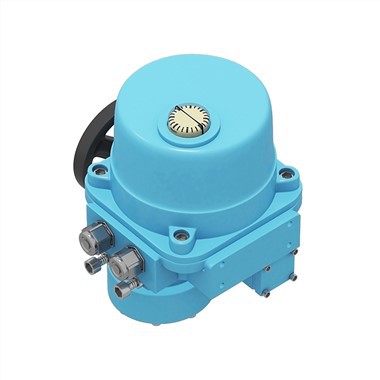

전기 밸브 액추에이터
주요 특징
비침입형 설계, 독립적인 이중 밀봉 배선 챔버
자동 위상 보정, 위상 손실 보호
중국어/영어 인터페이스 LCD 디스플레이
적외선 원격 제어 및 현장 손잡이 설정, 작동을 위해 덮개를 열 필요가 없습니다.
비침입적 구조:
제품의 제어 매개변수를 설정하고 전기 밸브를 디버깅하기 위해 제어 상자 덮개를 열 필요가 없으므로 부적절한 사용으로 인한 내부 부품의 손상을 방지하는 동시에 전체 기계의 양호한 실외 보호 성능을 보장합니다.
지능형 제어:
작동 오류의 자동 감지 및 진단, 전원 차단 상태에서 밸브 위치 손실 없음, 자동적인 상 순서 교정 및 차단 상 보호, 모터 과열 보호 및 순간 역전 보호, 표준 구성 기능 및 회전 기능을 갖추고 있습니다.
위치 센서:
사용된 인코더는 높은 측정 분해능과 안정적인 성능을 가지고 있습니다. 출력 샤프트 회전 작업 위치의 정확한 측정 및 교정. 위치 반복 편차의 표준 규정을 준수합니다. ± 1도 이하.
적외선 원격 제어:
제품 작동 매개변수 설정, 현장 작업 및 오류 신호 조회에 사용됩니다.
자석 손잡이 스위치:
현장 및 원격 제어 변환, 도어 스위치 제어, 매개변수 설정 및 기타 작업에 사용됩니다. 자기선 트리거 기계의 홀 소자의 비침투성 기계 구조입니다.
특수 모터:
해당 제품은 관련 국가 규정을 준수하며, 밸브의 부하 특성에 적합하고, 전자기적 매개변수가 안정적이며, 온도 제어 요소가 내장되어 있어 전체 기계의 다양한 제어 요구 사항을 실현할 수 있습니다.
토크 메커니즘:
토크 제어가 안정적이며 반복 정확도가 표준 요구 사항보다 높아 밸브의 토크 제어 및 과부하 보호를 충분히 충족할 수 있습니다. 토크 반복 편차가 10% 이하인 표준 요구 사항을 충족합니다.
LCD 디스플레이:
제품의 인간-기계 인터페이스는 LCD 디스플레이 화면을 채택하여 고화질, 고휘도, 고대비, 고신뢰성의 특성을 가지고 있습니다. 메뉴를 표시하고 스트로크 위치, 토크 상태와 같은 정보를 실시간으로 관찰할 수 있습니다. 적외선 리모컨에서 지시를 받을 수 있습니다.
주요 제어 장치:
마이크로프로세서, 초대형 집적회로 등의 구성부품으로 구성되어 있으며, 뛰어난 설계 및 제조공정을 거쳐 제품의 다양한 제어기능을 구현하는 하드웨어입니다.
기계식 변속 쌍:
구조가 간단하고 신뢰성이 높으며 전달 효율이 높고 소음이 낮습니다. 합금 구조강 웜과 구리 합금 웜 휠의 가공 정확도가 높고 열처리 공정이 진보되었으며 지지력 및 수명이 표준 요구 사항을 충족합니다.
전원 출력 샤프트:
스플라인 조인트 형태를 채택하여 밸브 디버깅을 매우 용이하게 해줍니다.
수동/전기 스위칭 및 수동 메커니즘:
반자동 전기 우선, 안정적이고 신뢰할 수 있는 성능.
밀봉 구조 및 단자판:
제품의 배선 캐비티는 이중 밀봉 구조를 채택하여 현장 배선 시 전기 제어 캐비티의 밀봉을 보장할 수 있습니다. 단자판은 합리적인 설계 구조를 가지고 있으며, 충분한 단자대를 가지고 있으며, 배선 캐비티 내부에 충분한 배선 공간이 있어 현장 배선 작업에 편리합니다.
주요 기술 데이터
전원 공급 장치: C380V ± 10%, 50HZ (주문 시 특수 전압을 요청해야 함) AC220V, 50Hz, 단상 제어 신호:
수동 접점, 펄스 폭 100ms 이상; 원격 위치 제어 신호 4-20mA (Ri 250Ω 이하)
출력 신호 : 밸브 위치 신호 4-20mA (Ro＜ 600Q);
상태 수동 접점 신호 220VAC/0.5A, 24VDC/3A
주변 온도: 20"C~+70C;
주변 습도 : ≤90%; 부식성 가스 없음
리모컨 핸들 : 유효 거리 ＜2m; AAA1.5V (7#) 배터리 2개
기본 구성: 로컬 및 원격 스위치 수량 제어, 밸브 위치 4-20mA 출력, 4-20mA 원격 위치 제어 모듈, 모니터링 기기 1개, 구성 가능한 상태 릴레이 8개 포함.
확장된 구성: 필드버스(Profibus DP)(Modbus)(deiceNet) 등
보호기능
자동 위상 순서 수정
위상 순서 동기 추적 기술을 사용하여 AC 전원 공급 장치의 위상 순서를 자동으로 식별하고 액추에이터를 올바른 제어 명령으로 작동하도록 조정하여 잘못된 전원 연결로 인한 밸브 손상을 효과적으로 방지합니다.
즉각적인 역전 보호
순간 역전 지연 제어 기술을 채택했습니다. 작동 중에 액추에이터가 역전 작동 제어 신호를 받으면 순간 역전 논리가 자동으로 작동을 지연시켜 충격 부하가 기계적 전달 메커니즘에 손상을 입히는 것을 방지합니다. 자동 밸브 차단 해제 보호는 전기 액추에이터의 작동 데이터 프로세스를 최적화합니다. 첫 번째 과토크 작동이 단계에서 생성되면 지능형 전기 액추에이터가 밸브 막힘을 자동으로 제거할 수 있는 기회를 제공하여 액추에이터의 과토크 오류 알람 수를 줄이고 사용자의 현장 유지 관리 작업 부하를 줄일 수 있습니다.
지능형 모터 안전 보호 기능
위상 손실 보호:
위상 손실 모니터링 시스템은 작동 전원 공급을 지속적으로 모니터링합니다. 작동 전원 공급이 위상을 잃으면 위상 손실 모니터링 시스템은 모터가 계속 작동하는 것을 멈추고 로컬 및 원격으로 경보를 발령합니다.
과열 보호
모터 코일에 열 보호 센서를 이식하여 실시간으로 온도 변화를 감지합니다. 온도가 과열되면 모터가 작동을 멈추고 온도가 정상으로 돌아오면 자동으로 다시 작동합니다.
과전류 보호:
전기 액추에이터가 정상적으로 작동하는 경우, 어떤 이유로 모터에 과전류가 발생하면 제어 감지 장치가 모터가 계속 작동하는 것을 중지시킵니다.
과토크 보호
전기 액추에이터는 작동 중에 제어 밸브를 보호합니다. 밸브가 고착되면(과도한 토크 작동) 제어 감지 장치가 자동으로 제어 회로를 분리하고 모터가 계속 작동하는 것을 멈추고 현장에서 원격으로 경보를 발령합니다.
우리에 대하여
2014년에 설립된 Freya는 주로 액추에이터, 전기 밸브 액추에이터, 전기 밸브 등과 같은 유체 제어 제품 및 서비스를 취급하며, 프로세스 산업 분야에 중점을 두고 있습니다. 회사는 오랫동안 전기, 철강, 건축 자재, 수처리와 같은 프로세스 산업을 위한 전문적인 유체 제어 솔루션을 제공하기 위해 노력해 왔습니다. 실제 작업 조건에 따라 필요한 현장 조사 및 기술 브리핑을 통해 고객에게 안전하고 경제적이며 환경 친화적인 선택 및 설계를 제공하고, 계약 요구 사항에 따라 설치 및 시운전을 엄격하게 공급 및 안내하며, 표준을 충족하면 사용을 위해 인계합니다. 대다수 사용자의 신뢰 덕분에 장기적이고 대규모 현장 서비스 및 효과적인 기술 경험 축적을 통해 회사는 사용자와 시장 장비 제조업체의 실제 요구 사항, 고통점 및 기대 사항을 정확하게 이해합니다. 회사가 자체 특허를 기반으로 개발 및 생산한 지능형 전기 액추에이터는 신뢰할 수 있고 내구성이 뛰어나며 사용하기 쉽고 비용 효율적이며 서비스가 보장됩니다. 사용자와 가까이 있고, 전체 프로세스 서비스, 하향식 서비스 및 부가가치 유지 관리 서비스를 제공하여 사용자의 생산을 안내하는 것이 우리의 차별화된 장점입니다. Freya SD 지능형 전기 액추에이터 및 밸브 전기 장치는 설치 및 시운전 후 2년 보증과 평생 무료 애프터 서비스를 제공합니다. 기술적 품질과 상업 신용은 회사의 생존의 기초이며 회사의 발전을 이끄는 두 바퀴입니다. 작업 결과를 평가하고 존재 가치를 입증하는 유일한 기준은 사용자가 안심하고 걱정 없고 행복하다고 느끼는 것입니다. 회사의 많은 고객은 화력 발전, 석유 화학, 석탄 화학 산업, 수처리 등 전국에 분포되어 있으며, 5대 발전 그룹, 3대 원자력 그룹, Sinopec, PetroChina 및 지역 에너지 그룹에 속하는 100개 이상의 최종 사용자가 있습니다.
