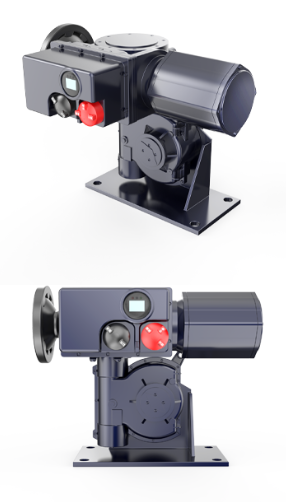

SD 제품의 분류 및 사용
SD 비 침입 지능형 전동 액추에이터는 산업 자동화 기기의 실행 장치이며 레귤레이터, PLC, 컴퓨터로부터 DCS 제어 신호를 수신합니다. 자동 조정 완료는 주요 장비의 자동 제어 시스템에 필수적입니다. 그것은 발전소, 야금, 석유, 화학 광산, 경공업, 약학, 가스 발전, 건축 자재, 운송 및 도시 지하철, 상수도, 하수 처리 및 기타 산업에서 널리 사용됩니다.
SD 전동 액추에이터의 주요 기술 파라미터
입력 신호:4-20mA 임피던스 250Ω,0-10mA 임피던스 200Ω
사각 영역(감도):0.{1}} 퍼센트 연속 조정 가능
입력 채널: 하나의 아날로그 현재 입력 채널, 한 세트의 스위치 볼륨 채널.
출력 채널:4-20mA DC 임피던스 > 50Ω. 입력 채널은 출력 채널과 분리되어 있습니다.
출력 토크 및 여행.
선형 회전: 2000N-25000N 이동 10,16,25,40,100mm
1/4 회전: 100-40000Nm 이동 90도
다중 회전: 40-400Nm 이동 1-50 원
기본 오류: ±1%, ±1.5%
반환 차이: ±1% 이하
감쇠 특성: 진동 없음(제로 주기 진동)
보호 수준: IP67
작동 환경:
1. 온도: -28-- + 70
2. 습도: 95% 이하
3. 흔들림: 주파수 10-100Hz 강도, 중력 가속도의 0.5배
4. 영향:<>
5. 기압: 72.5-106KPa
주변 공기의 비부식성 가스 매체는 인화성 및 폭발성 장소에서 사용해서는 안됩니다. (방폭 제품은 당사의 방폭 제품 샘플에서 찾을 수 있습니다.)
전압 및 전원 공급 장치
220V--±10% 50Hz
단상: 220V--±10% 50Hz
380V--±10% 50Hz
3상: 380V--±10% 50Hz
*특수 전압, 주파수는 사전에 사용자 정의해야 합니다.
옵션 모델
유형 | 힘을 내다 | 토크 Nm | 가득한 여행 시간 | 플랜지 장비 | 풋 마운팅 | 모터 | （부하율 50%） | ||||
일하다 | 최고 | 외부보기 | 순중량kg | 외부보기 | 구형 힌지
| 작업 속도 크 | 회전 속도 rpm | 정격 전류 | 시작 전류 | ||
OA10K OA10F | 100 | 150 | 25 | 그림 | 11 | 그림 | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
에이 플러스 RS100K 에이플러스 RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B 플러스 RS160K B 플러스 RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B 플러스 RS250K B 플러스 RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B 플러스 RS400K B 플러스 RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B 플러스 RS600K B 플러스 RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B 플러스 RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B 플러스 RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B 플러스 RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B 플러스 RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
50Hz 및 60Hz의 전압
{100,110,115,120,200,208,220,230,240,270,380,400, 415,440,460,480,500,550,575,590,600,660 및 690을 더한 AC 전압
AC 전원 공급 장치의 경우 SD 범위는 제어 패키지 및 DC 모터에 전원을 공급하기 위해 내부적으로 변환 및 정류되는 2상(상-중성/상-상)만 사용합니다. 3-상 공급 장치에서 공급 부하 다양성을 달성하려면 여러 액츄에이터를 3상 모두에 동일하게 연결해야 합니다. 케이블 연결을 위해 3개의 단자가 제공됩니다. 배선도를 참조하십시오.
설계 기준
밸브 액츄에이터의 작동을 위해 설계된 모터는 특별한 고려가 필요합니다. 연속 작동은 차단, 인칭 또는 조절 듀티 밸브의 요구 사항이 아니므로 모터는 짧은 듀티 시간 정격만 있으면 됩니다.
밸브 부하는 공정 및 밸브 조건이 다양함에 따라 스트로크 전반에 걸쳐 극적으로 변할 수 있습니다.
이러한 조건은 "끈적끈적한" 밸브를 분리할 때 정격을 초과하는 시설과 함께 가벼운 작동에서 정격 토크까지 다양할 수 있으며 실제 모터 부하에는 일정하지 않습니다.
따라서 액츄에이터 모터에 기존의 모터 보호를 적용하는 것은 결함이 있어 잘못된 트립을 일으키거나 보호가 전혀 이루어지지 않습니다.
FRY는 액츄에이터 모터의 특별한 특성을 인식하고 이에 따라 이 고유한 의무를 최전선에 두고 SD 제품군 모터와 제어 패키지를 설계했습니다.
모터 디자인
SD는 낮은 관성, 24V 영구 자석 DC 모터를 통합하고 클래스 F 절연입니다.
모터 제어 보호
모터의 주요 보호 기능은 토크 스위치 보호입니다. 액츄에이터 출력 토크를 측정하고 토크 개폐 스위치 설정과 비교하여 효과적인 모터와 더 중요한 것은 밸브 보호가 이루어집니다.
듀티 사이클이 액추에이터 정격을 초과하는 경우 과열 보호 기능을 제공하는 온도 조절 장치는 SD 장치도 보호합니다. SD 제어 보호는 밸브 걸림 발생 시 모터 스톨을 방지합니다. 온도 조절기 및 SD 제어 보호와 함께 모터 보호의 주요 수단으로 토크를 사용하면 기존 보호 방법에 대한 요구 사항과 단시간 가변 부하 모터에 적용될 때 고유한 약점이 제거됩니다.
전원 공급 장치 케이블 크기
최소 요구 사항으로 케이블은 정격 토크에서 전압 강하가 공칭 공급 전압의 10%를 초과하지 않도록 크기를 조정해야 합니다.
퓨즈 선택
모터 의무의 고유한 특성과 SD의 포괄적인 제어 보호를 고려하기 때문에 퓨즈 또는 트립 장치의 크기는 액추에이터에 연결된 전원 케이블 보호를 기반으로 해야 합니다.
주파수 변환기 및 UPS
UPS 시스템이 필요한 경우 전원 공급 장치의 고조파 왜곡은 무시할 수 있어야 합니다. 일반적으로 액츄에이터는 EN 50160 - 공공 배전 시스템에서 공급되는 전기의 전압 특성과 같은 공인 전원 공급 장치 표준을 준수하는 전원 공급 장치에서 작동하도록 설계되었습니다.
이점
FRY는 2014년부터 산업용 밸브를 구동하는 전동 액추에이터 및 관련 제품을 생산하고 있는 전문 기업으로, FRY는 상하수도 등의 수처리부터 발전, 석유화학 분야에 이르기까지 다양한 분야에 적용 가능한 제품군을 생산하고 있으며, 전 세계 고객에게 판매합니다.
FRY는 고객의 요구를 충족시키는 3Q 철학을 가지고 있습니다.
빠른 배달
FRY는 배송 날짜를 존중하고 가능한 가장 빠른 배송 시간을 제안합니다.
퀵 서비스
FRY는 당사 제품과 관련하여 문제가 발생할 경우 최대한 빠른 조치를 취할 수 있도록 서비스 조직 및 시스템을 운영하고 있습니다.
빠른 응답
FRY는 고객의 요청을 받는 즉시 응답하여 고객에게 신뢰감을 주기 위해 노력합니다.
역사
2014년 우리 회사는 동시에 임대 주택에 등록되었으며 대외 무역 부서가 설립되었습니다.
2015 사무실 주소가 변경되었습니다: Zhongbei Town Energy Saving Building 올해 우리 회사는 9000 인증 CE 인증 및 기타 자격 인증을 완료했으며 주요 수출 국가는 동남아시아, Parkistan 베트남, 싱가포르 및 태국입니다.
2016 대외 무역 사업은 이전 기준으로 남미 칠레, 파라과이, 러시아 및 기타 국가에 동시에 수출을 점차 증가 시켰습니다.
2020 우리 회사는 실용 신안 특허 및 외관 특허 인증서를 출원한 전동 액추에이터 모래를 독자적으로 개발했습니다. 국내외 무역 사업이 빠르게 성장했으며 국내 무역 부서는 Sinoma와 같은 대기업의 고정 공급 업체로 최종 선정되었습니다. Red Lion 및 Huaxin 등. 대외 무역 부서는 대기업의 고정 공급 업체로 최종 선정되었습니다. Sinoma.Red Lion 및 Huaxin 등. 대외 무역 부서는 대규모 하수 처리와 같은 주요 프로젝트를 수행했습니다.
2021년 당사 전동 액추에이터의 연간 판매량은 2개{2}}대에 도달했습니다. 동시에 다음과 같은 수출 자격이 처리되었습니다: ROHS SILATEX 등, 그 중 방폭 제품도 인증을 통과했습니다. 국립 방폭 연구소. 주요 제품도 권위있는 품질을 통과했습니다.
주요 인증 취득 현황
