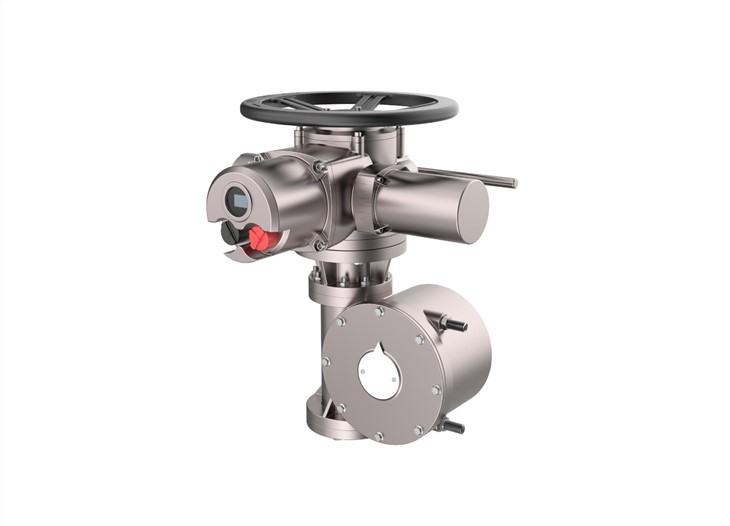

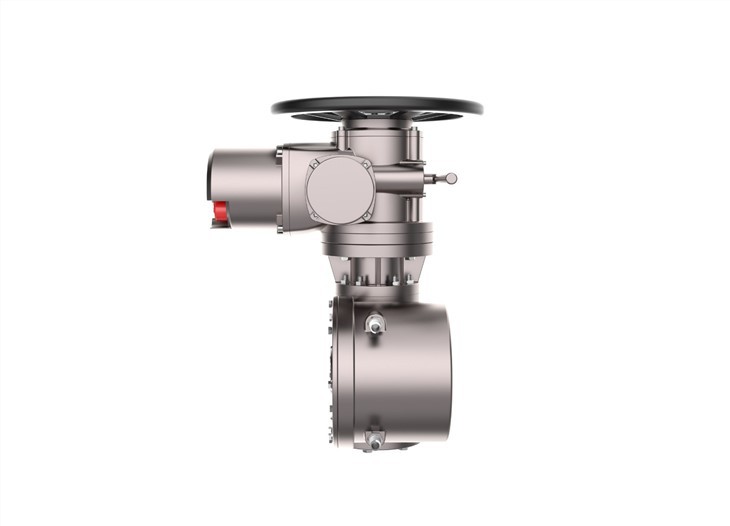

DQW 유형 전동 액추에이터는 버터플라이 밸브, 볼 밸브, 플러그 밸브 및 기타 부분 회전 밸브 및 이와 유사한 장비에 적합합니다. 이 제품은 조밀한 구조, 큰 시동 토크, 높은 제어 정밀도, 완전한 기능, 안정적인 성능 및 쉬운 설치 및 조정을 갖추고 있습니다. DQ 중첩(DZW형 + 2단 감속기) / DQJ는 받침대와 댐퍼용 레버가 있는 1/4 회전 전동 액추에이터입니다. 밸브와 결합하여 밸브의 개폐를 구동하고 제어하는 전기 밸브를 형성합니다. 작업자는 제어실 또는 현장에서 멀리서 밸브를 제어할 수 있습니다. 이 제품은 상하수도, 난방, 발전소, 화학, 식품, 섬유, 종이, 제약, 조선, 철강 및 석탄과 같은 산업 분야에서 널리 사용됩니다.
사용 환경에 따라: DQW/DQJW는 실외형, DQB/DQJB는 방폭형, DQZ/DQJZ는 통합형, DQT/DQJT는 일체형 조절형, DQBZ/DQJBZ는 일체형 방폭형, DQBT/DQJBT는 방폭형 일체형 조절형. 토크 범위: 100N.m ~ 165000N.m
이 제품의 성능은 JB/T8528-1997&"일반 밸브 전기 장치에 대한 기술 조건 &"의 조항을 준수합니다. 방폭 성능은 GB3836.1-83"폭발성 대기용 방폭 전기 장비에 대한 일반 요구 사항&”, GB3836.2-83"방폭 전기 장비에 대한 일반 요구 사항 증거 전기 장비"d"&따옴표; 및 JB/T8529-1997 폭발 밸브 전기 장치에 대한 기술 조건 조항.
모델 표현
모델 예:
1) DQW30-1은 실외형을 나타냅니다. 출력 토크 300N.m(120Kgf.m), 출력 속도 1r/min。
2)DQB120-0.75는 방폭형, 출력 토크 1200N.m(120Kgf.m), 출력 속도 0.75r/min을 나타냅니다.
3)DQBZ500-0.5는 방폭 통합 유형을 나타냅니다.，출력 토크 5000N.m(500Kgf.m), 출력 속도 0.5r/min。
3) DQJBZ300-0.5는 방폭 통합 유형을 나타냅니다. 출력 토크 3000N.m(300Kgf.m), 출력 속도 0.5r/min, 베이스 및 연결 로드 포함.
기술 조건 및 성능 매개변수
전원 공급 장치: 모터는 3상 AC, 380V(특주 660V, 440V 또는 220V), 50Hz(특주 60Hz)입니다. 제어 전압 220V/50Hz(특주 60Hz); 원격 제어 전압 24VDC.
근무 환경:
주위 온도: -20-+60°C (특별 주문-60-+80°C)
상대 온도: ≤90%(25°C에서)
가연성/폭발성 및 비부식성 매체가 없는 장소를 위한 기본형 및 옥외형; 방폭 제품은 dI 및 dIIBT4로 제공됩니다. dI는 탄광의 비채광 작업면에 적합합니다. dIIBT4는 공장에서 사용되며 환경 IIA 및 IIB가 있는 T1-T4 그룹의 폭발성 가스 혼합물에 적합합니다. (자세한 내용은 GB3836.1 참조)
보호 수준: 옥외 유형 및 방폭 유형은 IP55(맞춤형 IP67)입니다.
작업 시스템: 10분의 짧은 시간 동안(30분 동안 사용자 정의 가능).
주요 성능 매개변수
DQW=DZW+기어 박스
DQW 분할 구조: (특수 속도는 제조업체에 문의하십시오)
유형 | 출력 토크（N.m） | 출력 속도（r/min） | 90° 회전 작동 시간（S） | 최대 줄기 직경 （mm） | DZW형 전동 모델 첨부 | 비율 현재（KW） | 정격 전류（A） |
DQW10 | 100 | 1 | 15 | 28 | DZW5 | 0.12 | 0.57 |
DQW20 | 200 | 1 | 15 | 28 | DZW5 | 0.12 | 0.57 |
DQW30 | 300 | 1 | 15 | 28 | DZW5 | 0.12 | 0.57 |
DQW60 | 600 | 1 | 15 | 42 | DZW5 | 0.12 | 0.57 |
DQW90 | 900 | 0.75 | 20 | 42 | DZW10 | 0.25 | 1.03 |
DQW120 | 1200 | 0.75 | 20 | 42 | DZW10 | 0.25 | 1.03 |
DQW200 | 2000 | 0.5 | 30 | 60 | DZW15 | 0.37 | 1.38 |
DQW250 | 2500 | 0.5 | 30 | 60 | DZW15 | 0.37 | 1.38 |
DQW300 | 3000 | 0.5 | 30 | 60 | DZW20 | 0.55 | 2.2 |
DQW400 | 4000 | 0.5 | 30 | 60 | DZW20 | 0.55 | 2.2 |
DQW500 | 5000 | 0.5 | 30 | 70 | DZW30 | 0.75 | 2.62 |
DQW600 | 6000 | 0.5 | 30 | 80 | DZW30 | 0.75 | 2.62 |
DQW800 | 8000 | 0.45 | 35 | 100 | DZW45 | 1.1 | 4 |
DQW1000 | 10000 | 0.45 | 35 | 100 | DZW60 | 1.5 | 4.12 |
DQW1200 | 12000 | 0.45 | 35 | 100 | DZW60 | 1.5 | 4.12 |
DQW1600 | 16000 | 0.4 | 38 | 120 | DZW90 | 2.2 | 5.25 |
DQW2000 | 20000 | 0.4 | 38 | 120 | DZW90 | 2.2 | 5.25 |
DQW3200 | 32000 | 0.3 | 50 | 160 | DZW120 | 3 | 7.9 |
DQW4000 | 40000 | 0.3 | 50 | 160 | DZW180 | 4 | 8.87 |
DQW5000 | 50000 | 0.26 | 58 | 160 | DZW250 | 5.5 | 12.05 |
DQW6300 | 63000 | 0.26 | 58 | 180 | DZW350 | 7.5 | 15.6 |
DQW8000 | 80000 | 0.26 | 58 | 180 | DZW500 | 10 | 20.5 |
DQW12000 | 120000 | 0.24 | 63 | 220 | DZW500 | 10 | 20.5 |
DQW16500 | 165000 | 0.187 | 80 | 240 | DZW650 | 11 | 24 |
구조e
DQW 형 밸브 전기 장치는 1 단 DZW 형 (방폭형은 DZB) 다회전 밸브 전기 장치와 2 단 감속기로 구성됩니다. 첫 번째 단계 DZW 유형(방폭형은 DZB) 전기 장치 구조, DZW 유형 밸브 전기 장치 설명 참조:
DZW 전동 액추에이터는 전기 모터, 감속기, 토크 컨트롤러, 스트로크 컨트롤러, 개방 표시기, 수동 전기 전환 메커니즘, 핸드 휠 및 전자 부품으로 구성됩니다. Baic 유형은 플랫 씰입니다. 옥외 유형은 원형과 O-링 물개를 채택합니다; 방폭형은 실외형과 동일한 실링 구조를 가지고 있으며 방폭형 표면구조가 추가되어 방폭형 정션박스와 YBDF 시리즈가 실외에서 사용됩니다. 부식 방지 및 방폭 전기 밸브용 3상 모터. 전송 원리는 그림 4에 나와 있습니다.
연결 크기 및 매개변수(전압, 제어 모드)는요구 사항에 따라 사용자 정의
전기 밸브 설명
1.이 밸브는 3 편심 씰링 구조를 채택하고 시트와 디스크 플레이트는 마모가 거의없고 씰링 기능은 점점 더 단단합니다.
2. 씰링 링은 스테인레스 스틸을 선택하고 금속 하드 씰과 탄성 씰링의 이중 장점을 가지고 있으며 저온 또는 고온의 경우에도 상관없이 내식성, 긴 수명 등 모두에서 우수한 씰링 성능을 가지고 있습니다.
3. 판의 씰링 표면은 코발트 경질 합금으로 덮여 있으며 씰링 표면은 내식성이며 수명이 깁니다.
4. 이 밸브는 양방향 밀봉 기능이 있습니다. 설치 시 매체의 흐름에 제약을 받지 않으며, 공간 위치에 영향을 받지 않습니다. 모든 방향으로 설치할 수 있습니다.
그리고 우리 회사는 다음과 같은 서비스를 제공합니다:
a. 액추에이터 및 밸브의 무료 설치 및 디버깅
b. 다양한 유형의 밸브에 대한 기술적 선택은 포괄적인 솔루션을 제공합니다.
c. 다른 기본 산업의 다른 사용 위치, 기술 선택
다른 전동 액추에이터 및 밸브.
d.Professional 기술 및 판매 팀.
e. 이후 제품의 유지 관리 및 기술 분석.
신청
지능형 전동 액추에이터는 식품, 환경 보호, 경공업, 석유, 제지, 화학 공학, 교육 및 과학 연구 장비 및 전기를 포함한 산업의 자동 제어 시스템에 널리 적용되었습니다.
