여행 시간

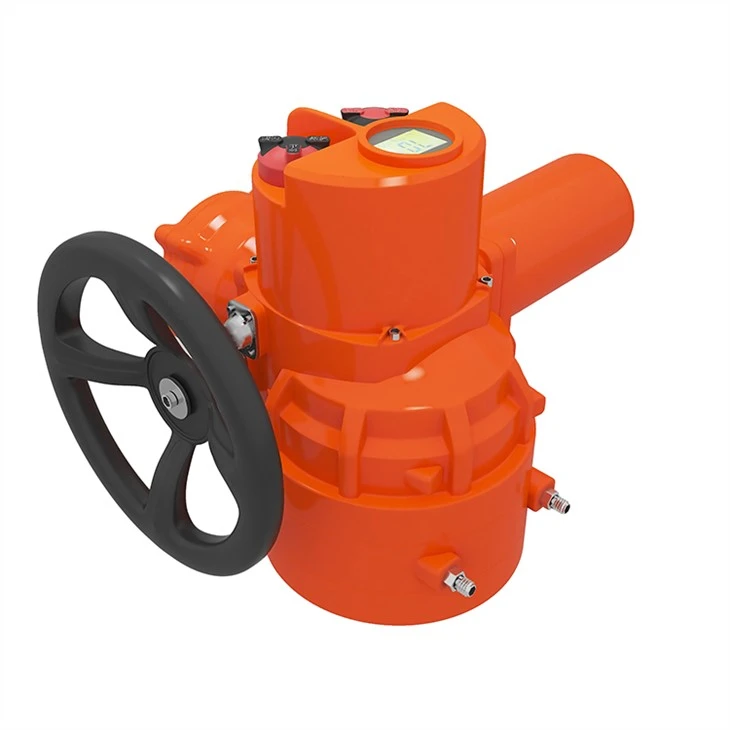

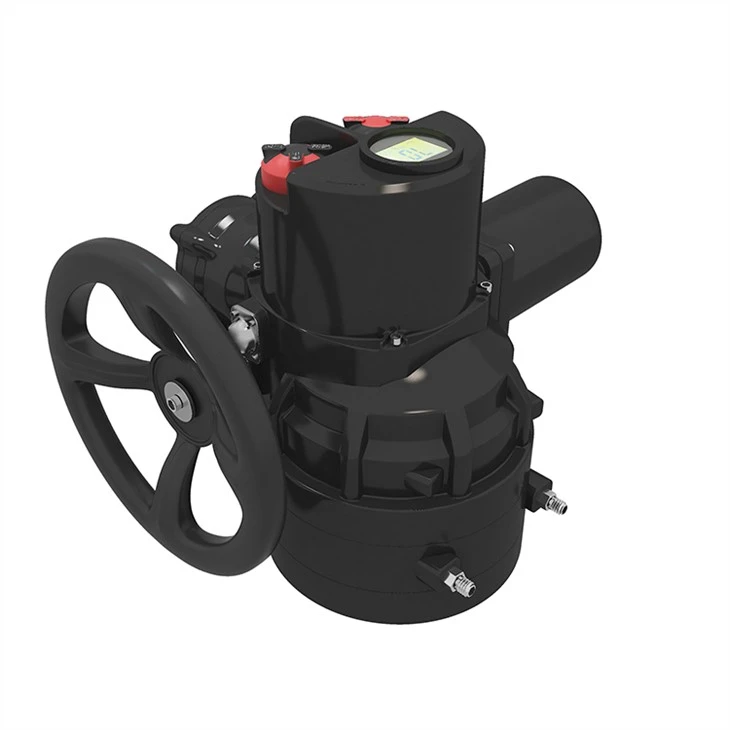

전동 액추에이터
전동 액추에이터를 말하며 열림 위치에서 닫힘 위치로 이동하고 닫힘 위치에서 열림 위치로 이동하는 전 과정을 전체 이동 시간이라고 합니다.
건식 산업 자동화 수준의 지속적인 향상으로 한편으로는 전동 밸브의 적용량이 증가하고 다른 한편으로는 전동 밸브에 대한 제어 요구 사항도 증가하고 있으며 새롭고 다양한 전기적 제어 방법은 항상 나타납니다.
전기 밸브의 전반적인 제어에 신경을 쓰고 전기 밸브를 선택하는 제어 방법에 주의를 기울여야 합니다.
예를 들어 공학적 필요에 따라 집중 제어 방식을 적용할지 단일 제어 방식을 적용할지 여부, 다른 장치와 연결할지 여부, 명령 제어 또는 응용 컴퓨터 명령 제어 등 제어 원리가 다릅니다.
밸브 전기 장치 제조업체 샘플에는 표준 전기 제어 원칙만 부여됩니다.
따라서 응용 부서는 전기 장치 소비 공장과 기술 교류를 수행하여 기술 요구 사항을 명확하게 해결해야 합니다. 또한 전동밸브를 선택할 때 전동밸브 컨트롤러가 추가되었는지 여부를 점수로 따져야 합니다.
일반적인 상태로 인해 컨트롤러를 별도로 구매해야 합니다.
대부분의 주에서는 단일 컨트롤을 사용할 때 컨트롤러를 구입해야 합니다.
건식구매컨트롤러는 사용자가 직접 디자인, 제작하는 것보다 편리하고 저렴합니다.
전기 제어 성능이 엔지니어링 설계 요구 사항을 충족할 수 없는 경우 소비자 공장에 맞게 수정하거나 재설계해야 합니다.
실제 응용 또는 선택 과정에서 전기 밸브의 이동 시간을 계산할 필요가 있으며 다른 산업의 사용자는 이동 시간에 대한 요구 사항이 다릅니다. 다음은 주로 라인 게이트가 있는 멀티턴 전동 액추에이터의 전체 이동 시간 계산에 대해 설명합니다.
1, 직선 스트로크의 스트로크 시간: (주로 선형 전진 제어 밸브에 사용됨) T= 밸브 스트로크 / 액추에이터의 선형 전진 속도 여기서: 밸브 스트로크 단위는 mm, 선형 추진 속도 단위는 mm / 에스
2, 다중 회전 이동 시간: (주로 건식 게이트 밸브, 글로브 밸브 및 다중 회전 작동이 필요한 기타 밸브에 사용됨) T=스트로크*60/(피치*액추에이터 출력 속도) 여기서:스트로크 단위 mm, 피치 단위는 mm, 출력 회전 속도의 단위는 r/min입니다. 때때로, 다회전 작동 밸브를 계산할 때 그러한 다회전 전동 액추에이터가 밸브를 구동할 때 몇 번 회전해야 하는지를 아는 것이 중요합니다. 다음 공식을 사용해야 합니다. N=밸브 스트로크/(스템 스레드 수*스템 피치) 여기에서 밸브 스트로크 단위는 mm이고 피치 단위는 mm입니다.
3, 로터리 밸브 이동 시간의 일부: (주로 전기 버터플라이 밸브, 전기 볼 밸브 등과 같은 90" 밸브의 경우) T=(15 *))/n 여기서: 변속비로의 웜 기어 감속기 n은 액추에이터의 출력 속도, 단위 r / min
일반적인
부분 회전 밸브 전동 액추에이터는 90도 회전하는 나비 밸브, 볼 밸브, 콕 밸브 및 댐퍼에 사용되며 밸브 개폐에 적용되며 장거리 및 로컬 작동 모두에 사용할 수 있습니다.
이 장치는 전기, 야금, 석유, 화학, 식품, 섬유, 제지, 제약, 수처리 공장 및 기타 산업에서 널리 사용됩니다.
작업 환경 측면에서 장비는 옥외형과 방폭형의 두 가지 유형으로 분류할 수 있습니다.
이 제품의 성능은 JB/T8528-1997《일반 밸브 전기 액추에이터 기술 조건 명시의 규정을 준수합니다.
방폭 성능은 6B3836의 규정을 준수합니다.1-2000《폭발성 가스 분위기용 전기 장치 Part1:일반 요구 사항은 GB3836을 표현합니다.2-2000《폭발성 가스 분위기용 전기 장치 파트 2: 폭발 - proof type"d" 명시 방폭 인클로저 및 JB/T8529-1997《방폭 밸브 전동 액추에이터 기술 조건 명시
그리고 그것은 National Electrical Products Quality Supervision, Inspection and Verification Testing Center의 감독을 받으며 전체 범위의 방폭 인증을 받습니다.
국가 생산 허가의 품질 감독 및 검사 및 검역 관리 승인에 대한 중화 인민 공화국.
근무 조건 및 기술 데이터
전원: 기존: 삼상 380V 50HZ 특수: 단상 220v 단상 110V, 삼상 415V, 660V, 50hz 등
근무 조건
3.2.1주변 온도:-20도 + 60도(특별 주문-60도 - + 80도)
3.2.3 주변 매체: 옥외형은 가연성, 폭발성 및 부식성 매체가 없는 환경에 적합합니다. 방폭 제품에는 d1 및 diiBT4가 포함됩니다. 폭발성 가스 혼합물이 환경(IIA, IIB, TI-T4)에 대한 요구 사항을 충족하는 공장에서 적용됩니다.
3.2.4진입 보호:IP55(IP65 IP67) 3.3작동 의무: 단시간 10분(특별 주문 15-60분)
3.4Q-types 시리즈의 주요 기술 데이터
