선형 회전 전기 액추에이터
두드러진 특징
1 조정 스트로크는 밸브 개폐 방향을 포함하여 밸브 기계의 전체 스트로크 범위 내에서 임의로 설정할 수 있습니다.
2 속도는 액추에이터 허용 속도 범위의 20% -100% 내에서 임의로 조정할 수 있습니다.
3 입력 신호와 피드백 신호는 임의로 결합할 수 있습니다. 예: 입력 4-20mA 피드백 M-BUS 또는 0-10V;
4 3단계 추력 옵션을 제공합니다.
5 타르 매체 작업 조건과 같은 특수 작업 조건을 위해 방해 전파 방지 설정이 제공됩니다.
6 모터와 회로 기판을 특정 온도로 유지하기 위해 온도가 -20도보다 낮을 때 켜질 수 있는 히트 트레이싱 설정을 제공합니다.
7. 영점 보상 기능은 옵션입니다.
스트로크: 100mm(100개 이상의 스트로크 사용자 정의 가능)
작동 전압: AC380\AC220\AC24\DC24 다른 전압은 사용자 정의할 수 있습니다.
실행 속도: 20% -100% 조절 가능 전력: 60W
추력 선택: 사용자가 선택할 수 있도록 세 가지 추력 모드가 제공됩니다. 추력 모드 2는 표준 추력이고 추력 모드는 약 10% 더 작고 추력 모드 3은 약 10% 더 큽니다.
제어/피드백 신호: {{0}}mA, 0-10V, MODUS, 스위치 값(밸브 스위치 위치 피드백 결함 피드백 신호는 선택 사항임) 제어 및 피드백 신호는 다른 유형의 신호일 수도 있음 제어 정확도: ±0.05퍼센트, 0-10V 신호 1퍼센트
재설정 기능: 전원 끄기 및 오프 신호 유지 위치(오프 신호 재설정은 선택 사항임)
조정 특성: 선형(동일 비율 옵션)
스트로크 보정: 자동 보정과 수동 보정의 두 가지 모드가 제공됩니다. 기계적 한계가 설정되면 자동으로 보정될 수 있으며, 수동 보정 중에 기계적 한계의 전체 범위 내에서 설정할 수 있습니다.
상태 표시: 제어 모드, 추력 모드, 제로 위치, 작동 매개변수, 오프 신호, 신호 과전류 및 과전압 등 주변 온도: -20—50도(다른 온도는 옵션임)
보호 등급: IP65(옵션 IP67) 조정 위치: 밸브 위치 기계적 표시, 디스플레이 디스플레이
수동 기능: 전환할 필요가 없으며, 전원이 꺼져 있을 때 기계식 핸드휠을 직접 작동하고 전원이 켜져 있을 때 버튼 작동. 오류 경보: 포괄적인 오류 경보 신호, 표시등 경보 표시.
토크 보호: 고장률을 줄이기 위해 스위치를 사용하지 않고 모터의 출력 전력을 제어함으로써 실현됩니다.
원격 제어 기능: 적외선 원격 제어(옵션)
전기 인터페이스: 표준 구성은 2 8-12mm 케이블 인터페이스에 적합하며 다른 인터페이스는 사용자 정의할 수 있으며 3개의 인터페이스를 제공할 수 있습니다.
설치 및 디버깅 단계
1 액추에이터를 밸브에 고정합니다.

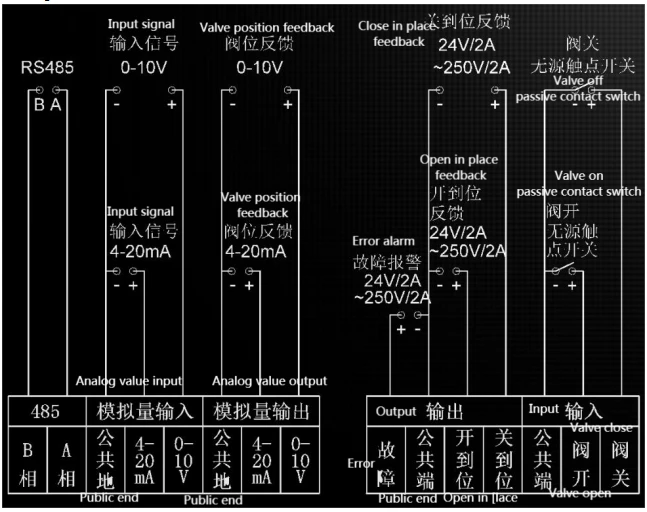

2 배선
2.1 전원: DC24V----L1은 양극에 연결되고 L2는 음극에 연결됩니다. 극성에 관계없이 AC24V----L1\L2; AC220V---L1\L2 극성에 관계없이; AC380---L1\L2는 각각 두 개의 활선에 연결됩니다.
2.2 밸브 열림 위치\밸브 닫힘 위치의 피드백 신호 및 오류 경보 신호 접점 용량: DC24V/2A, AC250V/2A; 활성 신호를 사용하는 경우 주문하기 전에 밸브 열림 및 밸브 닫힘 제어 신호를 지정해야 합니다.
2.3 배선 부분의 전원 및 제어 신호는 신호 간섭을 피하기 위해 별도로 라우팅되어야 합니다.
3 디스플레이 인터페이스
4개의 LED 조명
액추에이터는 총 6가지 색상의 LED 표시등을 제공하며 색상은 왼쪽부터 주황색, 파란색, 흰색, 빨간색, 녹색, 노란색입니다. in: 주황색 표시등은 드라이브 알람 표시등이며 전원 공급 장치 저전압 또는 과전압이 발생하면 표시등이 깜박이고 그렇지 않으면 꺼집니다. 파란색 표시등은 모터 전원 표시등입니다. 흰색 표시등은 액추에이터의 전원 표시등입니다. 빨간색 표시등은 완전히 닫힌 표시등으로 밸브가 완전히 닫히거나 밸브가 열릴 때 켜집니다. 녹색 표시등은 밸브가 완전히 열리거나 밸브가 닫힐 때 켜지는 완전 열림 표시등입니다. 노란색 표시등은 밸브가 목표 위치에 도달할 수 없을 때 켜지는 위치 실패 경보 표시등이며 실패 프롬프트 인터페이스가 디스플레이에 나타납니다.
5 버튼
별도로 지정하지 않는 한 주요 기능은 다음과 같습니다.
위로:
제자리에 있을 때 액추에이터 이동 방향은 위쪽입니다.
이전 메뉴 옵션으로 전환 아래 키): 제자리에 있을 때 액추에이터의 작동 방향은 아래쪽입니다.
다음 메뉴 옵션으로 전환
기능 키:
메뉴 인터페이스로 들어가려면 1초 동안 길게 누릅니다. 1초 동안 눌러 확인합니다.
6 설치 및 디버깅
6.1 메뉴 방법 입력: 기능 키를 1초 동안 누르고 있으면 메뉴 인터페이스로 들어갑니다.
6.2 스트로크 보정 방법: 이 모델은 자동 스트로크 보정과 수동 스트로크 보정의 두 가지 모드를 제공합니다. 6.2.1 자동 스트로크 보정 방법: 메뉴에 들어간 후 스트로크 보정 메뉴를 선택하고 기능 키를 눌러 하위 메뉴로 들어가 자동 보정을 선택하고 다음 메뉴로 들어가 영점 방향을 선택한 다음 자동으로 스트로크 보정에 들어갑니다. 보정이 완료되면 자동으로 기본 인터페이스로 돌아갑니다.
6.2.2 수동 보정 방법: 메뉴에 들어간 후 스트로크 보정 메뉴를 선택하고 기능 키를 눌러 하위 메뉴로 들어가 수동 보정을 선택하고 다음 메뉴로 들어가 영점 방향을 선택한 다음 영점 보정 인터페이스로 들어가십시오. 위로 및 아래로 키를 눌러 액추에이터를 원하는 영점 위치로 작동하고, 기능 키를 가볍게 눌러 확인하고, 위로 및 아래로 키를 눌러 액추에이터를 최대 위치로 실행하고, 기능 키를 3초 동안 누르고 있으면 보정을 완료하고 보정이 완료된 후 자동으로 기본 인터페이스로 돌아갑니다.
제품 치수
제품 매개변수
DLA 모델
|
모델 |
추력 |
최대 스트로크 |
전원 |
연결 플레이트 |
|
DLA310 |
1000N |
30mm |
AC380 AC220 AC24 DC24 선택적 다른 전압은 사용자 지정을 제공할 수 있습니다. |
A |
|
DLA320 |
2000N |
30mm |
A |
|
|
DLA330 |
3000N |
30mm |
A/B |
|
|
DLA630 |
3000N |
60mm |
A/B |
|
|
DLA650 |
5000N |
60mm |
A/B/C |
|
|
DLA665 |
6500N |
60mm |
A/B/C |
|
|
DLA1065 |
6500N |
100mm |
B/C |
|
|
DLA10100 |
10000N |
100mm |
B/C/D |
|
|
DLA10160 |
16000N |
100mm |
B/C/D |
|
|
DLA10200 |
20000N |
100mm |
C/D |
|
|
DLA10260 |
26000N |
100mm |
C/D |
DSL-Ex 모델
|
모델 |
추력 |
최대 스트로크 |
전원 |
연결 플레이트 |
|
DSL-1-Ex310 |
1000N |
30mm |
AC380 AC220 AC24 DC24 선택 과목 다른 전압은 관례를 제공할 수 있습니다 |
A |
|
DSL-1-Ex320 |
2000N |
30mm |
A |
|
|
DSL-1-Ex330 |
3000N |
30mm |
A/B |
|
|
DSL-1-Ex630 |
3000N |
60mm |
A/B |
|
|
DSL-2-Ex650 |
5000N |
60mm |
A/B/C |
|
|
DSL-2-Ex665 |
6500N |
60mm |
A/B/C |
|
|
DSL-2-Ex1065 |
6500N |
100mm |
B/C |
|
|
DSL-2-Ex10100 |
10000N |
100mm |
B/C/D |
|
|
DSL-3-Ex10160 |
16000N |
100mm |
B/C/D |
|
|
DSL-3-Ex10200 |
20000N |
100mm |
C/D |
|
|
DSL-3-Ex10260 |
26000N |
100mm |
C/D |
|
|
DSL-3-Ex10400 |
40000N |
100mm |
|
C/D |
