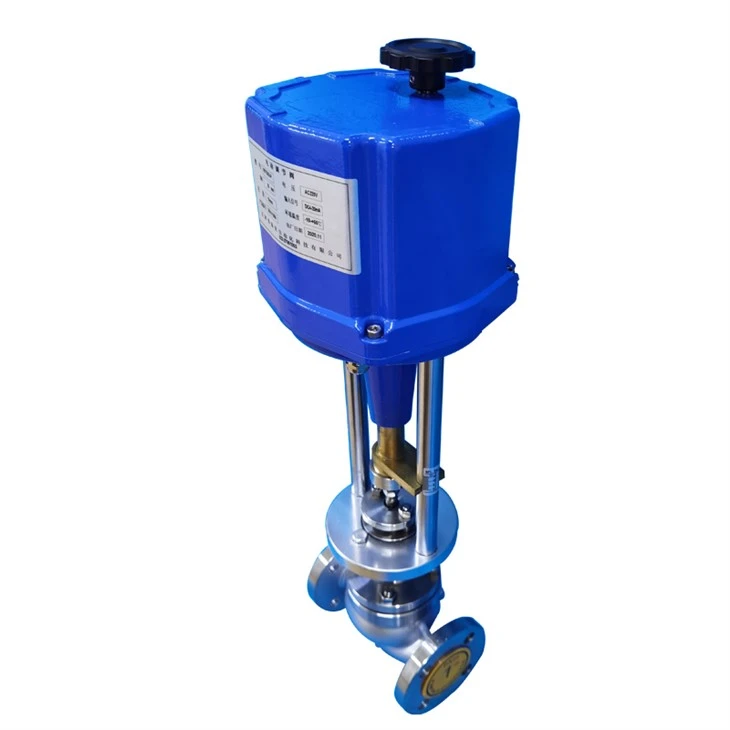

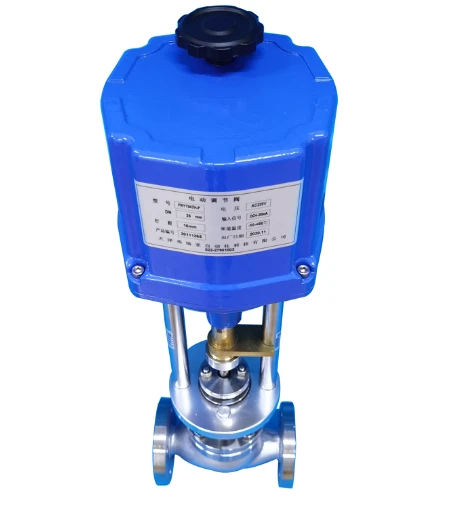

선형 회전 전동 액추에이터
주파수 변환기의 작동 원리
성숙한 제품으로서 주파수 변환기는 다양한 산업 생산 분야에서 널리 사용되었습니다. 우리 회사는 주파수 변환 기술을 액추에이터 제어에 성공적으로 통합하고 속도, 조향 및 토크 조정 기능을 구현하여 밸브를 제어했습니다.
AC 주파수 변환 속도 조절 원리

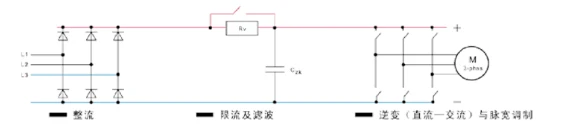

모터의 원리에 따라 AC 비동기 모터의 속도는 다음 공식으로 표현될 수 있습니다. n=60f/p(1-s) 여기서 n-모터 속도: p-모터 극 한 쌍; f-전력 주파수; s-슬립. 모터 속도에 영향을 미치는 요인은 모터의 자극 쌍 수 p, 슬립율 s 및 전력 주파수 f라는 공식을 통해 알 수 있습니다. 전원 공급 장치의 주파수를 변경하면 모터 속도 조절, 즉 주파수 변환 속도 조절을 실현할 수 있습니다. 주파수 변환 기능 실현: AC-DC-AC 주파수 변환 방식을 채택하고 주로 정류 회로와 인버터 회로로 구성됩니다.
전류 제한 및 필터링
필터 커패시터 Czk는 정류 후 전압 리플을 필터링하고 부하가 변경될 때 전압을 안정적으로 유지합니다. 주회로의 전원을 켜면 순간 충격 전류가 큽니다. 회로 부품을 보호하기 위해 전류 제한 저항 Rv가 추가됩니다. 일정 시간의 지연 후 제어 회로를 통과합니다. 스위치를 닫고 전류 제한 저항을 단락시키십시오.
정류
3상 AC 전원 공급 장치는 AC 전압을 DC 전압으로 변환하기 위해 고전력 정류기 브리지로 정류됩니다.
반전(DC-AC) 및 펄스 폭 변조
인버터 스위칭 튜브(IGBT)로 구성된 3상 인버터 브리지를 통해 특수 알고리즘과 결합된 SPWM 펄스폭 변조 기술을 사용하여 출력 주파수 및 출력 전압을 조정하고 모터의 속도, 조향 및 토크를 제어합니다.
내장형 통합 주파수 변환기
액츄에이터에는 기존 액츄에이터보다 더 많은 기능과 장점, 더 나은 밸브 보호 및 최적의 제어 기능을 갖춘 통합 주파수 변환기가 내장되어 있습니다.
유연한 제어
밸브가 시작되면 액추에이터는 저속 및 높은 토크로 작동합니다. 밸브가 완전히 열리고 완전히 닫힐 때 액추에이터는 자동으로 감속하고 저속 위치에 위치하여 밸브에 대한 관성의 영향을 효과적으로 피하고 밸브의 서비스 수명을 연장합니다.
전원 상순 자동 인식
지능형 기술을 채택하여 제품은 전원 공급 장치의 상 순서를 자동으로 식별할 수 있습니다. 따라서 전력선을 마음대로 연결할 수 있으며 설치 및 디버깅이 더 쉽고 빠릅니다. 주파수 변환 기술을 사용하면 전력 주파수 및 전압 변동이 액추에이터에 미치는 영향을 효과적으로 피할 수 있습니다.
개폐 속도와 토크가 독립적으로 설정되어 밸브가 최적으로 제어됩니다.
현장 공정 제어의 실제 요구 사항에 따라 개방 및 폐쇄 방향의 속도(스텝 크기 5%) 및 토크(스텝 크기 10%)를 개별적으로 독립적으로 설정하여 다양한 프로세스 또는 다양한 작동 요구 사항을 충족할 수 있습니다. 최적의 제어 프로세스를 실현합니다. 최적화.
독점적이고 독특한 EMC 필터 회로로 간섭 방지 능력을 효과적으로 향상시킵니다.
한편으로 독점 EMC 필터 회로는 제품에 대한 외부 환경의 간섭을 방지하고 제품의 신뢰성을 향상시킬 수 있습니다. 반면에 전력망에 대한 제품 작동의 오염을 피할 수 있습니다.
다양한 안전 보호 기능으로 시스템과 액추에이터의 안전을 보장하고 모터가 과열되지 않도록 보호합니다.
복합 센서를 통해 토크, 전류 및 온도의 정확한 감지를 실현할 수 있으며 과전류, 과열 및 과토크에 대한 효과적인 보호를 달성할 수 있습니다.
조정 가능한 토크 및 속도, 재고 감소 및 비용 절감
차단 토크와 출력 속도를 넓은 범위 내에서 설정할 수 있습니다. 따라서 다양한 토크(추력)를 갖는 액추에이터를 형성하기 위해 해당 감소 상자 또는 선형 추진 장치를 장착하려면 소수의 다중 회전 액추에이터 사양 및 모델만 필요합니다. 이를 통해 전체 기계 예비 부품 및 예비 부품의 재고를 줄입니다.

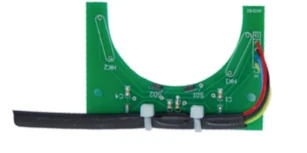

홀 센서
90도의 전기각으로 분포된 2개의 홀 요소는 모터 샤프트 외부에 설치되고 24개의 자극은 모터 샤프트에 설치됩니다. 모터는 회전당 48개의 전압 펄스를 생성하며, 펄스 신호는 마이크로프로세서에 의해 처리되어 정확한 변위와 조향을 얻습니다. 속도 및 속도와 같은 여러 매개 변수, 위치 결정이 수행되었으며 각 변경 사항이 감지 및 저장되었으며 홀 센서는 외부 환경 온도 변화에 영향을 받지 않으며 작업이 안정적이고 신뢰할 수 있으며 측정 정확도가 높습니다. , 간섭 방지 능력이 강하고 서비스 수명이 길고 결코 마모되지 않습니다.
중간한계 보호 기능
홀 센서를 통해 액츄에이터의 실제 위치를 정확하게 감지할 수 있습니다. 설정한 위치에 도달하면 CPU는 제어 릴레이 보드의 릴레이를 통해 스위치 위치 신호를 출력합니다. 완전 개방 또는 완전 폐쇄의 두 한계 위치에 도달하면 CPU는 주파수 변환기를 제어하여 모터의 전원 공급을 즉시 차단함으로써 한계 보호를 실현합니다.
데이터는 배터리에 의존하지 않으며 장기간 보관할 수 있습니다.
특수 데이터 처리 및 저장 기능을 사용하므로 정전 시에도 운영 데이터를 장기간 저장할 수 있어 영구적인 데이터 보안이 실현됩니다. 내장된 전기 잉어와 슈퍼 커패시터 에너지 저장 장치는 핸드휠을 작동하여 전원이 꺼졌을 때 밸브 위치의 변화를 기록할 때만 작동합니다. 한편, 전원이 꺼진 상태에서 액츄에이터의 현재 데이터를 확인하는데 사용됩니다.
회사 프로필
2014년에 설립된 프레야는 주로 액츄에이터, 밸브 전기장치, 전기 밸브 등 유체 제어 제품 및 서비스를 전문으로 하고 있습니다. 프로세스 산업 분야에 중점을 두고 오랫동안 전문적인 서비스 제공에 전념해 왔습니다. 실제 작업 조건에 따라 필요한 현장 조사 및 매핑 및 기술 설명을 통해 고객에게 안전하고 경제적이며 환경 친화적인 선택과 디자인을 제공합니다. 계약 요구 사항에 따라 엄격하게 공급하고 설치 및 시운전을 안내하며 표준에 도달한 후 사용하도록 인도합니다. 장기간의 광범위한 현장 서비스와 효과적인 기술 경험 축적을 통해 수많은 사용자의 신뢰 덕분에 회사는 사용자와 시장의 장비 제조업체의 실제 요구, 문제점 및 기대를 정확하게 이해하고 있습니다. 지능형 전동 액추에이터는 신뢰성, 내구성, 사용 편의성, 비용 효율성, 보장된 서비스를 제공합니다. 사용자에게 가까이 다가가고 전체 프로세스 서비스, 종합 서비스, 부가가치 유지 관리 서비스를 제공하고 사용자의 생산을 에스코트하는 것이 우리의 차별화된 장점입니다. Freya SD 지능형 전동 액추에이터 및 밸브 전기 장치는 설치 및 시운전 후 2년 보증과 평생 무료 애프터 서비스를 제공합니다. 기술적인 품질과 상업적인 신용은 회사 생존의 기초이자 회사 발전을 이끄는 두 바퀴입니다. 사용자가 느끼는 편안함, 마음의 평화, 행복은 우리의 작업 효과를 평가하고 존재 가치를 입증하는 유일한 기준입니다. 회사의 고객 중 다수는 5대 발전 그룹, 3대 원자력 그룹, Sinopec에 속한 100명 이상의 최종 사용자를 포함하여 전국 화력, 석유화학, 석탄화학, 수처리 및 기타 분야에 위치하고 있습니다. , PetroChina 및 지역 에너지 그룹.
