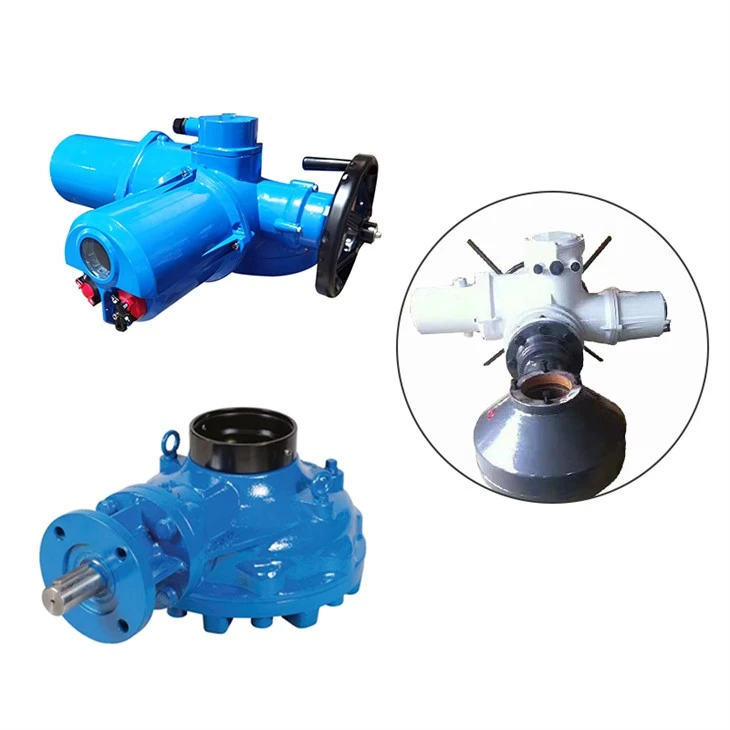

DZW/BA 시리즈 전기 밸브 액추에이터는 결합된 다중 회전 전기 밸브 액추에이터입니다.
주요 특징
Z 유형 지능형 변조 전동 액추에이터는 DCS 시스템에서 제공하는 4~20mA.DC 조정 신호를 수용할 수 있으며 4~20mA.DC 위치 피드백 신호 및 220V 짧은 펄스 신호 명령을 제공합니다. 지능형 온-오프 유형 전동 액추에이터는 DCS 시스템 제공 개방, 폐쇄, 정지 입력 신호를 수용하고 오류 경보 제공, (완전 폐쇄, 완전 개방) 정위치 경보, (완전 개방, 완전 폐쇄) 과토크 경보, (밸브 열림, 밸브 닫힘) 상태 피드백 및 4 ~ 20mA 피드백 신호.
주요 특징
제품 구조 특징
제품 세부 정보
여는 표시기
오프닝 인디케이터와 스트로크 컨트롤러는 전체 시리즈의 공통 부분인 일체형 구조입니다. 입력 기어는 카운터의 기어에 의해 구동됩니다. 감속 후 밸브가 열리고 닫히는 과정과 함께 표시판이 회전하여 밸브의 열림 또는 닫힘 위치를 표시합니다. 전위차계의 샤프트와 표시판은 원격 개방 표시를 위해 동시에 회전하며 표시판의 개방 위치와 폐쇄 위치 사이의 각도는 회전 수를 이동하여 기어를 조정하여 변경할 수 있습니다.
스트로크 컨트롤러
스트로크 컨트롤러는 제어 정밀도가 높은 십진 카운터 원리를 채택합니다. 전체 시리즈의 공통 부품. 작동 원리는 다음과 같습니다. 감속 상자에 있는 한 쌍의 크고 작은 엔드 기어가 활성 피니언(Z=8)을 구동한 다음 스트로크 컨트롤러를 구동하여 작동합니다. 스트로크 컨트롤러가 밸브의 개폐 위치에 따라 조정된 후 컨트롤러가 출력 샤프트와 함께 설정 위치로 회전하면 캠이 90도 회전하여 마이크로 스위치가 작동하도록 강제하여 전원 공급 장치를 차단합니다. 제어 전기 액추에이터 스트로크 제한을 실현하기 위해 모터 및 모터가 정지합니다.
제품 비교
오래된 지능형 모델은 강하고 내구성이 강한 주철로 만들어졌으며 첫 번째 바퀴가 상단에 설치됩니다. 새로운 지능형 모델에는 알루미늄 쉘, 아름다운 외관, 더 높은 보호 수준, 측면 장착형 첫 번째 바퀴가 있습니다.
성능 매개변수
전동 액추에이터의 기술 파라미터
