전기 액추에이터
다회전 전동 액추에이터는 다회전(360도 이상 회전) 작동 출력 구동을 제공하는 가장 기본적인 액추에이터이며 주로 다양한 게이트 밸브, 글로브 밸브 등과 함께 사용됩니다. -회전 전동 액추에이터는 폐쇄 토크(Nm) 및 출력 샤프트 속도(rpm)입니다. 멀티턴 액추에이터의 기계적 인터페이스(출력 샤프트 및 플랜지)는 국가 표준 GB/T12222 및 국제 표준 ISO 5210을 준수하며 다양한 제어 대상과 합리적인 기계적 연결을 실현할 수 있습니다. 특수플랜지 연결방식도 사용자의 요구에 따라 커스터마이징이 가능합니다.
디자인 특징 – 보호
디자인 특징 – 보호
보호가 핵심입니다
전동 액추에이터 사용에 대한 풍부한 경험으로 인해 이 제품은 액추에이터 보호 분야의 리더가 되었습니다. 액추에이터는 습하고 극도로 춥거나 더운 공기 환경, 강한 자외선 및 사막, 툰드라, 해수면에서 지하까지의 부식물에서 안정적으로 작동합니다. 액추에이터 신뢰성 측면에서 가장 중요한 요소는 환경으로부터의 보호, 즉 보호 하우징입니다. 기본 위상 보호 전기 액추에이터의 전자 장치는 전원 공급 장치의 3상을 모두 모니터링하여 모터가 과열되는 것을 방지합니다. 하나 이상의 위상이 손실되면 컨트롤러는 제어 회로를 통한 여기를 방지합니다. 액추에이터는 또한 전원 공급 장치에 대한 기본 위상 정보를 표시하고 경보 상태를 원격으로 표시할 수 있습니다.
밸브가 막혔을 때 모터 보호
시작 신호가 전송된 후 밸브가 막혀 5초 이내에 움직이지 않으면 논리 회로가 응답 접촉기를 분리하고 동시에 모터 과열을 방지하기 위해 오류 메시지 경보를 보냅니다.
과열 보호
전기 코일 내부에는 두 개의 열 보호 계전기가 있습니다. 코일이 과열되면 모터 코일의 온도 조절기가 코일의 온도를 직접 감지하고 액추에이터의 제어 회로를 분리할 수 있습니다. 즉각적인 역방향 보호 액추에이터가 즉각적인 전환 명령을 받으면 자동 시간 지연 회로가 사용되어 충격 부하로 인한 밸브 스템과 기어박스의 불필요한 마모를 방지합니다. 이 회로는 또한 접촉기를 통한 돌입 전류를 제한합니다.
이중 밀봉, 이중 보호
보호 수준 IP-수중 3미터, 48시간, 완전 방수 및 방진. 이중 밀봉 시스템은 방수 터미널 블록이 정션 박스에서 내부 케이블을 분리하므로 내부 구성 요소를 보호합니다. 필드 배선을 위해 단자 커버를 제거하고 단자 모듈 커버를 밀봉해도 보호 기능이 유지됩니다.
비간섭 영구 밀봉
현장에서 액추에이터를 디버깅할 때 전기 상자의 엔드 커버를 제거할 필요가 없습니다. 모든 설정 및 조정은 제공된 적외선 설정 도구를 사용하여 이루어집니다. 통제된 환경에서 조립하면 공기 대류가 완전히 제거되고 모든 내부 부품이 영구적으로 보호됩니다. 비간섭 제어는 제어 상자를 통해 스루 샤프트를 사용하지 않는 것을 의미합니다.
토크 측정
액추에이터는 밸브와 액추에이터 보호의 기초가 되는 밸브 작동력을 안정적이고 정확하게 측정할 수 있습니다. 액추에이터는 실험을 통해 테스트되고 산업 현장에서 입증된 기술을 사용합니다. 주파수, 전압 및 온도가 허용 범위 내에서 변화하는 한 정확하고 반복 가능한 토크 측정을 얻을 수 있습니다.
밸브 위치 측정
신뢰할 수 있는 공정 제어는 밸브 이동 끝의 정확한 위치 지정에 달려 있습니다. 특허받은 비접촉식 위치 측정 시스템은 액추에이터 제어에서 가장 단순한 디자인입니다. 움직이는 부품이 하나뿐인 리졸버는 출력 중앙 슬리브의 회전을 전기 신호로 변환한 다음 안전한 비휘발성 메모리에 저장된 한계와 비교합니다.
디자인 특징 – 보호
보호가 핵심입니다
전동 액추에이터 사용에 대한 풍부한 경험으로 인해 이 제품은 액추에이터 보호 분야의 리더가 되었습니다. 액추에이터는 습하고 극도로 춥거나 더운 공기 환경, 강한 자외선 및 사막, 툰드라, 해수면에서 지하까지의 부식물에서 안정적으로 작동합니다. 액추에이터 신뢰성 측면에서 가장 중요한 요소는 환경으로부터의 보호, 즉 보호 하우징입니다.
기본 위상 보호
전기 액추에이터의 전자 장치는 전원 공급 장치의 3상을 모두 모니터링하여 모터가 과열되는 것을 방지합니다. 하나 이상의 위상이 손실되면 컨트롤러는 제어 회로를 통한 여기를 방지합니다. 액추에이터는 또한 전원 공급 장치에 대한 기본 위상 정보를 표시하고 경보 상태를 원격으로 표시할 수 있습니다.

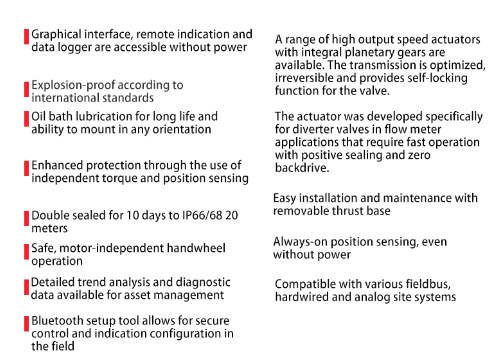

기계적 내구성, 긴 수명
신뢰성을 고려한 전기 시스템 설계
열악한 환경 조건에 대한 테스트 및 인증
출력 속도 사용자 정의
영향을 미치는 요인
전동 액추에이터 토크: - 형상, 전동 액추에이터와 밸브 사이의 마찰 계수, 샤프트 직경, 지지 표면의 마찰 계수, 라이닝 재료(시트)의 형태, 절단 압력 차. -유량, 시스템 압력 특성 및 배관 방법
전동 액추에이터와 이러한 요소의 조합은 다음과 같은 토크 유형을 생성합니다. 밸브 밀봉 및 크래킹 토크, TS 베어링 표면의 마찰 모멘트, TB 유체 흐름의 동적 토크, TD
정적 토크, Th
토크는 각 제조업체의 밸브 부품이 생산하는 밸브 토크의 일반적인 편차를 측정하는 실제 크기 비율을 포함하여 여러 요인의 함수입니다.
출력 속도 선택: 전동 액추에이터를 선택할 때 밸브의 전환 시간과 밸브가 완전히 열림(또는 완전히 닫힘)에서 완전히 닫힐 때까지 걸리는 시간에 따라 전동 액추에이터의 출력 속도를 선택해야 합니다. (완전 개방). 출력 속도 V는 다음 공식에 따라 계산할 수 있습니다. V=N/T(N - 밸브의 총 회전수, T - 밸브의 전체 작동 시간(분))
출력 토크 선택: 전동 액추에이터는 일반적으로 작업 조건의 요구를 충족하도록 설계되었습니다. Tianjin 액추에이터는 밸브의 작동 특성에 따라 전동 액추에이터를 설계하고 제조합니다. 각 전기 밸브는 개방, 작동, 폐쇄 및 기타 작업 조건이 필요합니다. 일정한 토크가 밸브를 구동하는 동력으로 사용되기 때문에 전동 액추에이터의 설계는 출력 토크에 있어 매우 중요한 고려사항입니다. 각 전동 액추에이터에는 자체 출력 토크 매개변수가 있으므로 전동 액추에이터를 선택할 때 전동 액추에이터는 밸브의 개폐를 보장하기 위해 액추에이터의 출력 토크가 밸브에 실제로 필요한 토크보다 커야 합니다.
