성능 특징
1. 두 위치 차단 및 조절이 필요한 경우에 적용하십시오.
2. 전기 볼 밸브는 석유 산업, 화학 산업 제지, 야금, 하수 처리 및 오일 탱크 트럭의 운송 파이프 라인에서 중간 컷오프 및 순환 기능을 달성 할 수 있습니다.
3. 높은 밀봉 성과 및 수용량, 모이고 유지하게 쉬운 작은 교류 저항, 믿을 수있는 물개.
4. 전기 벨브는 작은 양, 라이트급 선수, 큰 돌격, 강한 기능, 운영하게 쉬운, 높은 신뢰도 및 설치된 자동 귀환 제어 장치 증폭기와 같은 이점이 있습니다.
5. 어떤 위치로든 흐를 수 있고, 넓은 범위를 조절할 수 있으며, 고압 및 큰 직경의 경우에 사용될 수 있으며 , 높은 점도 , 섬유 및 미립자로 매체를 제어 할 수 있습니다.
6. 서보 앰프가 내장 된 직접 장착 타입. 출력 및 입력 4-20mA 신호 및 3800VAC 전압에 의한 제어 및 작동. 연결하기 쉽고 컴팩트 한 구조, 안정적이고 안정적인 작동과 같은 장점이 있습니다.
공칭 l 직경 DN | 15 ~ 200 | |
공칭 압력 PN | 1.6 | |
테스트 압력 | 껍질 | 2.4 |
실링 | 1.76 | |
작동 온도 ℃ | ≤300 | |
적합한 매체 | 증기, 물 | |
밸브 모델
Q941F-16C | Q941F-25C | Q941F-40C |
Q941F-16P | Q941F-25P | Q941F-40P |
Q941F-16R | Q941F-25R | Q941F-40R |
밸브 도면
크기 | Ø d | 디 | H1 | df | 엘 | H | 중량 (kg) |
Ø 19 | 16 | 50.5 | 10 | 9.5 | 100 | 45 | 0.615 |
Ø 25 | 22 | 50.5 | 10 | 9.5 | 105 | 46 | 0.642 |
Ø 32 | 29 | 50.5 | 10 | 9.5 | 120 | 52 | 0.819 |
Ø 38 | 35 | 50.5 | 10 | 11.5 | 137 | 62 | 1.052 |
Ø 51 | 48 | 64 | 10 | 11.5 | 160 | 68 | 1.756 |
Ø 57 | 52 | 77 | 12 | 13.5 | 162 | 70 | 2.065 |
Ø 63 | 58 | 77 | 12 | 13.5 | 170 | 75 | 2.625 |
Ø 76 | 70 | 91 | 16 | 18 | 196 | 103 | 1.069 |
Ø 89 | 85 | 106 | 16 | 18 | 235 | 112 | 5.962 |
Ø 102 | 97 | 119 | 16 | 18 | 270 | 125 | 8.2 |
전기 밸브 도면
크기 | 디 | 디 | H | H1 | L1 | 중량 (kg) |
Ø 19 | 16 | 50.5 | 210 | 132 | 178 | 3.2 |
Ø 25 | 22 | 50.5 | 215 | 132 | 178 | 3.3 |
Ø 32 | 29 | 50.5 | 225 | 132 | 178 | 3.5 |
Ø 38 | 35 | 50.5 | 235 | 132 | 178 | 3.7 |
Ø 45 | 42 | 64 | 250 | 132 | 178 | 4.0 |
Ø 51 | 4 7 | 64 | 260 | 132 | 178 | 4.3 |
Ø 57 | 52 | 77 | 275 | 132 | 178 | 4.8 |
Ø 63 | 58 | 77 | 285 | 1 32 | 178 | 5 |
Ø 76 | 72 | 91 | 310 | 153 | 210 | 8.8 |
Ø 89 | 85 | 106 | 370 | 170 | 309 | 21 |
Ø 102 | 9 8 | 119 | 395 | 185 | 309 | 23 |

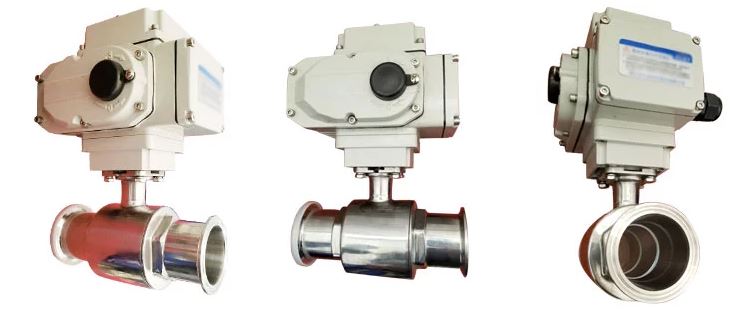

전기 밸브 쇼
인기 탭: 4-20mA 전동 볼 밸브, 중국, 제조업체, 공급 업체, 공장, 구매, 가격, 견적
FRY 시리즈 전동 액추에이터는 0-90 ° 회전 밸브 및 버터 플라이 밸브, 볼 밸브 스로틀 플러그 밸브, 루버 밸브와 같은 기타 유사한 제품을 제어하는 데 사용됩니다. AC24V 110V 220V 380V 및 DC24V 전압을 구동원으로 사용합니다 .4-20Ma 전류 신호 또는 0-10V 전압 신호를 제어 신호 구동에 사용합니다. 밸브를 필요한 위치로 이동시켜 자동화 제어를 실현했습니다. 그들은 석유에 널리 적용될 수 있습니다. 화학 산업 전력, 야금, 제약 제지, 에너지 처리 무게 우아한 외관, 독특하고 컴팩트 한 구조, 빠른 개폐가 쉬운 설치, 작은 작동 토크 쉬운 밸브 위치에 대한 디지털 디스플레이 운영 유지 보수가 필요없고 안전하고 편리하며 다른 많은 장점.
공연 |
튀김 05 |
튀김 10 |
튀김 16 |
튀김 25 |
튀김 50 |
튀김 100 |
튀김 200 |
힘 | AC220V 56 / 60HZ (AC24V, AC110V, AC380V, DC24V, DC220V) | ||||||
시각 | 5,10,30 | 5,15,30,60 | 5,15,30,60 | 5,15,30,60 | 5,15,30,60 | 60 | 100 |
전기 기계 | 15W / H | 23W / H | 23W / H | 50W / H | 90W / H | 100W / H | 100W / H |
작동 전류 | 0.25A | 0.6A | 0.7A | 0.8A | 1.2A | 1.3A | 1.3A |
무게 | 2.5 키로그램 | 3.7 키로그램 | 3.7 키로그램 | 6.8 키로그램 | 8.0 키로그램 | 12 키로그램 | 12 키로그램 |
회전 각도 | 0-360 ° | 0-90 ° | |||||
주변 온도 | -30 ℃ ~ + 60 ℃ | ||||||
압력 견딜 가치 | 1500VAC / 1 분 | ||||||
정도 보호의 | IP-65 | ||||||
위치 제한 | 전기 기계 | ||||||
위치 제한 | 전기 기계 | ||||||
수동 조작 | 손잡이로 | ||||||
설치 각도 | 어떤 각도 | ||||||
전동 액추에이터 쇼
전동 액추에이터 도면
