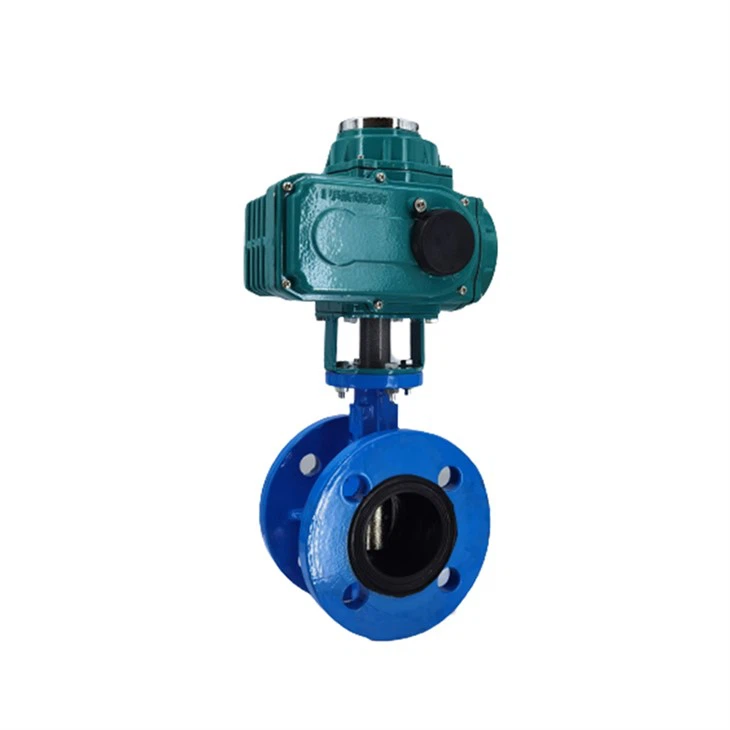

파인 스마트 전동 액츄에이터

정밀 스마트 전기 밸브 액츄에이터에는 버터플라이 밸브가 장착되어 있으며 작동 수명이 유사한 제품의 표준보다 높습니다. 작고 가벼우며, 분해 및 수리가 용이하고, 어느 위치에나 설치가 가능합니다.

product-519-504

제품 특징

쉘 - 쉘은 경질 알루미늄 합금, 양극 산화 처리 및 폴리에스테르 분말 코팅으로 만들어졌으며 내식성이 뛰어납니다. 보호 수준은 IP67, NEMA4 및 6이며 IP68 유형을 사용할 수 있습니다.

모터 - 완전 밀폐형 농형 모터, 소형, 큰 토크, 작은 관성력, 절연 등급 F, 내장 과열 보호 스위치로 모터의 과열 손상을 방지합니다.

핸들 구조 - 핸들 디자인은 안전성, 신뢰성, 노동력 절약 및 작은 크기를 보장합니다. 전원이 꺼진 상태에서 핸들을 당기면 수동운전이 됩니다. 수동으로 사용하지 않을 때에는 렌치를 렌치 클립에 넣어서 사용하면 됩니다.

표시기--표시기는 중앙 축에 장착되어 밸브 위치를 관찰할 수 있습니다. 렌즈는 볼록 거울 디자인을 채택하여 물이 쌓이지 않고 관찰이 더욱 편리합니다.

건조기 - 온도를 조절하고 온도 및 날씨 변화로 인한 액츄에이터 내부의 습기 응결을 방지하며 내부 전기 부품을 건조한 상태로 유지하는 데 사용됩니다.

밀봉 - 우수한 밀봉, 표준 제품 보호 수준은 IP67이고 IP68 보호 수준은 선택 사항입니다.

버터플라이 밸브와 일치

product-463-491

버터플라이 밸브 플랜지 유형

버터플라이 밸브 플랜지를 플랜지 플레이트 또는 플랜지 부품이라고 합니다. 파이프라인의 밸브와 파이프를 연결하는 제품입니다. 버터플라이 밸브 특수 플랜지는 일반 플랜지와 동일하지만 내부 구멍이 다릅니다. 버터플라이 밸브용 특수 플랜지에는 작은 내부 구멍과 파이프 삽입용 추가 슬롯이 있습니다. 버터플라이 밸브 플랜지는 볼트의 설치를 용이하게 하기 위해 밸브 양쪽 끝의 플랜지와 같이 개별적이거나 결합될 수 있습니다. 파이프의 한쪽 끝과 다른 쪽 끝 사이의 플랜지 대 플랜지 연결 또는 연결 조인트는 플랜지, 가스켓 및 볼트가 일련의 결합된 밀봉 구조로 서로 연결되는 접이식 연결을 말합니다. 파이프 플랜지는 파이프라인 장치를 나타냅니다. 중앙 배관에 사용되는 플랜지는 밸브의 플랜지를 의미합니다. 플랜지에는 구멍이 있습니다. 볼트는 두 개의 플랜지를 단단히 연결하고 플랜지는 개스킷으로 밀봉됩니다.

[버터플라이 밸브 플랜지 재질] No. 20, A105, Q235A, 12Cr1MoV, 16MnR, 15CrMo, 18-8, 321, 304, 304L, 316, 316L. [밀봉면 형태] 평면(FF), 융기면(RF), 볼록면(M), 오목면(F), 요철면(MF), 장부면(T), 홈면(G), 혀와 홈 표면(TG), 링 연결 표면(RJ).

[석유화학공업 규격에 따름] 나사산 플랜지(PT), 맞대기 용접 플랜지(WN), 플랫 용접 플랜지(SO), 소켓 용접 플랜지(SW), 루스 플랜지(LJ), 플랜지 커버(미기재). [기계 산업 표준에 따름] 일체형 플랜지, 맞대기 용접 플랜지, 판형 평면 용접 플랜지, 맞대기 용접 링 판 느슨한 플랜지, 평면 용접 링 판 느슨한 플랜지, 플랜지 링 판 느슨한 플랜지, 플랜지 커버.

[국가 표준에 따름] 일체형 플랜지, 나사산 플랜지, 맞대기 용접 플랜지, 넥 플랫 용접 플랜지, 넥 소켓 용접 플랜지, 맞대기 용접 링 넥 느슨한 슬리브 플랜지, 플레이트 플랫 용접 플랜지, 맞대기 용접 링 플레이트 느슨한 슬리브 플랜지, 플랫 용접 링 플레이트 느슨한 슬리브 플랜지, 플랜지 링 플레이트 느슨한 슬리브 플랜지, 플랜지 커버.

[화학공업규격에 따름] 일체형플랜지(IF), 나사플랜지(Th), 플레이트플랫용접플랜지(PL), 직경맞대기용접플랜지(WN), 넥플랫용접플랜지(SO), 소켓용접플랜지(SW), 맞대기 용접 링 루스 슬리브 플랜지(PJ/SE), 플랫 용접 링 루스 슬리브 플랜지(PJ/RJ), 라이닝된 플랜지 커버(BL(S)), 플랜지 커버(BL).

플랜지 버터플라이 밸브의 기본 지식

플랜지 버터플라이 밸브는 밸브 디스크와 밸브 샤프트 사이의 연결이 특허받은 풀아웃 핀 구조를 채택하는 자체 밀봉 설계 개념을 도입합니다. 이 밸브의 주요 특징은 안정적인 밀봉, 양방향 밀봉 및 느슨해짐 없는 긴밀한 연결로 인해 밸브가 오래 지속되는 것입니다. 그 특성은 다음과 같습니다. 양방향 밀봉 일반적으로 구조적 이유로 인해 기존 버터플라이 밸브는 작동 압력 하에서 반대 방향(밀봉 방향에 도움이 되지 않음)으로 잘 밀봉할 수 없습니다. 현재 관련 국가 표준에는 양방향 밀봉에 대한 필수 조항이 없습니다. 그 이유는 다음과 같습니다.

1. 자체 밀봉 설계 개념 채택 밸브 디스크 밀봉 링은 압력 링이나 볼트가 필요 없이 지그재그 모양의 고무로 밸브 디스크에 직접 내장됩니다. 이는 기존 볼트 압력 플레이트 씰을 사용하여 씰링 링에 고르지 않은 응력이 발생하여 볼트가 떨어지고 씰링 링이 조기에 손상되는 것을 방지합니다. 문제. 반대 방향의 작동 압력이 작용하면 밀봉 링이 자체 밀봉력을 생성하여 밀봉 비압력을 높이고 밸브 시트를 단단히 누르게 됩니다. 반대 방향의 작동 압력이 클수록 자체 밀봉력이 커지므로 밀봉 링과 밸브 시트의 조합이 단단해지고 양방향 밀봉 효과가 달성됩니다.

2. 밸브 디스크는 강성이 좋고 쉽게 변형되지 않습니다. 버터 플라이 밸브 DN300 이상의 밸브 디스크는 이중 평판 트러스 흐름 구조로되어있어 흐름 저항이 작고 강성이 좋습니다. 작동 압력 하에서 반대 방향으로 변형되는 것은 쉽지 않으므로 밸브 디스크가 변형될 때 밀봉 링이 밸브 시트의 최상의 밀봉 지점에서 벗어나지 않습니다. , 따라서 밀봉 링의 밀봉 효과를 보장합니다.

3. 고무 밀봉 링은 긴 수명을 가집니다. (1) 자체 밀봉 설계 개념으로 인해 고무 링과 스테인레스 스틸 밸브 시트 사이의 작은 간섭으로 인해 초기 밀봉만 유지되므로 밀봉에 필요한 특정 압력이 증가함에 따라 증가합니다. 시스템 압력이 증가합니다. (2) 또한, 지그재그 홈에는 고무의 탄성을 위한 소위 '호흡' 홈이 있어 고무가 압력을 받을 때 일정한 팽창 공간을 갖게 되어 탄성 피로가 장기간 작업 시 씰링이 발생하지 않으므로 링의 수명이 기존 유형에 비해 크게 연장됩니다.

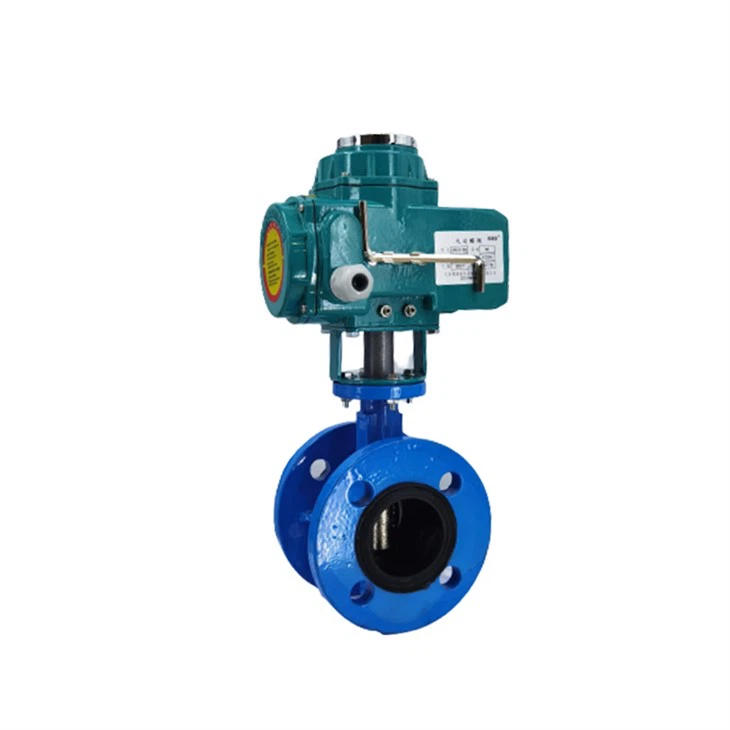

연결 밸브의 실제 사진

product-513-579
