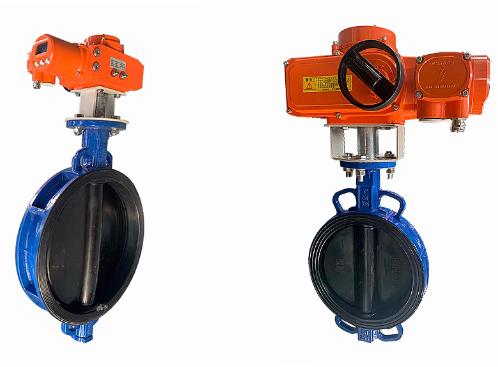

전기 밸브 액츄에이터
제품 특징
쉘 - 쉘은 경질 알루미늄 합금, 양극 산화 처리 및 폴리에스테르 분말 코팅으로 만들어졌으며 내식성이 뛰어납니다. 보호 수준은 IP67, NEMA4 및 6이며 IP68 유형을 사용할 수 있습니다.
모터 - 완전 밀폐형 농형 모터, 소형, 큰 토크, 작은 관성력, 절연 등급 F, 내장 과열 보호 스위치로 모터의 과열 손상을 방지합니다.
핸들 구조 - 핸들 디자인은 안전성, 신뢰성, 노동력 절약 및 작은 크기를 보장합니다. 전원이 꺼진 상태에서 핸들을 당기면 수동운전이 됩니다. 수동으로 사용하지 않을 때에는 렌치를 렌치 클립에 넣어서 사용하면 됩니다.
표시기--표시기는 중앙 축에 장착되어 밸브 위치를 관찰할 수 있습니다. 렌즈는 볼록 거울 디자인을 채택하여 물이 쌓이지 않고 관찰이 더욱 편리합니다.
건조기 - 온도를 조절하고 온도 및 날씨 변화로 인한 액츄에이터 내부의 습기 응결을 방지하며 내부 전기 부품을 건조한 상태로 유지하는 데 사용됩니다.
밀봉 - 우수한 밀봉, 표준 제품 보호 수준은 IP67이고 IP68 보호 수준은 선택 사항입니다.
버터플라이 밸브와 일치
전기 웨이퍼 버터플라이 밸브의 두께는 플랜지 버터플라이 밸브의 두께보다 얇습니다. 밸브 본체 양쪽 끝에 플랜지가 없고 가이드 볼트 구멍이 몇 개만 있습니다. 밸브는 일반적으로 적용 가능한 볼트/너트 세트로 파이프 끝의 플랜지에 연결됩니다. 공간이 좁거나 파이프라인이 제한된 장소에 적합합니다. 장점은 분해가 더 쉽고 밸브 비용이 저렴하며 공간을 덜 차지한다는 것입니다. 다만, 씰링면 1개에 문제가 생기면 씰링면 2개를 모두 분해해야 한다는 단점이 있습니다!
파이프라인 플랜지에 연결되는 전기 플랜지 버터플라이 밸브 본체의 양쪽 끝에 플랜지가 있습니다. 밀봉 성능은 웨이퍼 버터플라이 밸브보다 더 안정적입니다. 일반적으로 직경이 크거나 압력이 높은 장소에 사용되지만 웨이퍼 버터플라이 밸브보다 비용이 높습니다.
웨이퍼 버터플라이 밸브의 설치 단계
웨이퍼 버터플라이 밸브는 산업용 파이프라인에서 가장 일반적인 유형의 밸브 중 하나입니다. 웨이퍼 버터플라이 밸브 자체는 상대적으로 작은 구조를 가지고 있습니다. 파이프 양쪽 끝의 플랜지 사이에 버터플라이 밸브를 배치하고 스터드 볼트를 사용하여 파이프 플랜지와 파이프의 반대쪽 끝을 통과시키기만 하면 됩니다. 클램프 버터플라이 밸브는 파이프라인의 유체 매체를 제어하기 위해 잠겨 있습니다. 웨이퍼 버터플라이 밸브는 공간이 좁거나 파이프라인 사이의 거리가 짧은 장소에 특히 적합합니다. 버터플라이 밸브가 완전히 열린 위치에 있을 때 버터플라이 판의 두께는 매체가 밸브 본체를 통해 흐를 때 유일한 저항이므로 밸브에 의해 발생하는 압력 강하는 매우 작습니다. 작으므로 더 나은 흐름 제어 특성을 갖습니다.
1. 그림과 같이 사전 설치된 두 플랜지 사이에 밸브를 배치하고 볼트 구멍이 깔끔하게 정렬되었는지 확인합니다.
2. 4쌍의 볼트와 너트를 플랜지 구멍에 가볍게 삽입한 후 너트를 살짝 조여 플랜지 표면의 평탄도를 교정합니다.
3. 전기용접을 이용하여 플랜지를 파이프에 고정한다.
4. 밸브 제거
5. 플랜지를 파이프에 완전히 용접합니다.
6. 밸브를 설치하기 전에 용접 조인트가 식을 때까지 기다리십시오. 밸브가 손상되지 않도록 밸브의 플랜지에 충분한 이동 공간이 있는지 확인하십시오.
7. 밸브 위치를 수정하고 볼트 4쌍을 조여줍니다. (과도하게 조이지 않도록 주의하세요.)
8. 밸브를 열고 밸브 플레이트가 자유롭게 열리고 닫힐 수 있는지 확인한 다음 밸브 플레이트를 약간 엽니다.
9. 모든 너트를 교차 균형 방식으로 조입니다.
10. 밸브가 자유롭게 열리고 닫힐 수 있는지 다시 확인하십시오. 참고: 밸브 플레이트가 파이프에 닿지 않도록 하십시오.
웨이퍼 버터플라이 밸브를 설치하기 전에 먼저 평평하게 놓아야 합니다. 마음대로 부딪히지 않도록 주의하세요. 설치 시 설치 길이만큼 당긴 후 특별한 허가 없이 현장 배관 설계를 할 수 없습니다. 웨이퍼 버터플라이 밸브를 마음대로 분해합니다. 설치하기 전에 알아야 할 사항입니다. 동시에 웨이퍼 버터플라이 밸브는 어느 위치에나 설치할 수 있다는 것을 모두가 알아야 하지만, 웨이퍼 버터플라이 밸브를 설치한 후에는 라인을 따라 버터플라이 밸브를 놓고 웨이퍼 버터플라이용 브래킷을 만들어야 합니다. 판막. 브라켓은 한번 제작되면 사용되며, 이 기간 동안 브라켓을 분리하는 것은 엄격히 금지되어 있습니다.
현장 적용
전기 버터플라이 밸브는 전기 에너지를 원동력으로 사용합니다. 전기 장치는 밸브 스템을 구동하여 버터플라이 플레이트가 90도 회전하여 밸브를 열고 닫습니다. 또한 산업 자동화 제어 시스템으로부터 4~20mA 또는 기타 신호를 수신하여 밸브 개방을 정확하게 제어할 수 있습니다. , 이를 통해 유량, 온도 및 압력과 같은 다양한 공정 매개변수를 조절하고 제어할 수 있습니다.
