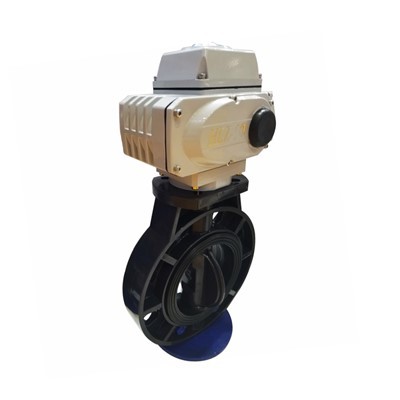

전기 버터플라이 밸브
제품 특징
작은 크기와 가벼운 무게: 부피와 무게 모두 밸브 제품의 1/3입니다.
아름답고 관대함: 다이캐스트 합금 쉘. 외관이 깨끗하고 매끄러우며 전자기 간섭을 줄입니다.
완전한 기능: 온-오프 유형(즉, 수동 접촉 유형), 비례 제어 유형 및 지능형 변조 유형;
사용하기 쉬움: 검사가 필요하지 않습니다. 오일 프리, 방청 및 방수 기능이 있어 어느 각도에서나 설치할 수 있습니다.
다중 보호: 전기적 제한, 기계적 제한, 과열 보호, 과부하 보호, 온도 저하 보호;
다양한 위반: 5초, 8초. 15초, 30초. 50초, 100초 등;
CNC 조정: 고도로 통합된 지능형 모듈, 디지털 설정, 디지털 튜닝, 매우 정확한 자가 진단, 포지셔너 필요 없음, 자동 제어, 여러 기능을 갖춘 하나의 기계;
안전 보장: AC1500V 내전압 테스트 통과, H급 절연 모터로 본체 및 생산 안전을 보장합니다.
단상, 3상 및 DC 전원 공급 장치를 사용하여 매칭이 간단합니다. 외부 배선은 간단합니다.
폭발이란 무엇입니까?
폭발을 일으키기 위한 전제조건은 폭발성 물질이 적절한 발화 조건에서 화학 반응을 일으킬 수 있도록 산소와 어느 정도 혼합되어야 한다는 것입니다. 반응 속도가 음속을 초과하면 폭발로 정의됩니다. 어느 정도 축적된 폭발성 혼합물은 갑자기 폭발하여 폭발파의 형태로 파괴적인 효과를 일으킨다.
방폭이란 무엇입니까?
위의 세 가지 조건 중 하나라도 발생하지 않도록 제한하면 폭발을 예방할 수 있습니다. 많은 사용 현장에서는 폭발성 물질과 산소의 존재를 피하기 어렵기 때문에 발화원을 제한해야 합니다. 전기 장비는 표면 온도 상승, 정전기 방전 또는 장비 작동 시 순간 전류로 인한 스파크를 유발하는 발화의 잠재적인 원인입니다. 전기 장비는 작동 중 과도한 표면 온도와 스파크를 방지하도록 설계되었습니다. 따라서 방폭형 전기 장비는 잠재적인 발화원이 되지 않습니다.
왜 폭발이 일어났는가?
폭발은 물질이 물리적 또는 화학적 변화를 거쳐 갑자기 한 상태에서 다른 상태로 바뀌면서 엄청난 양의 에너지를 방출하는 것을 말합니다. 빠른 속도로 방출되는 에너지는 주변 물체에 격렬한 충격과 손상을 일으킬 수 있습니다. 폭발이 일어나려면 폭발성 물질, 산소, 발화원 세 가지 조건이 충족되어야 합니다. 객관적으로 말하면, 많은 산업 현장은 폭발 조건을 충족합니다. 폭발성 물질과 산소의 혼합 농도가 폭발 한계 범위 내에 있을 때 폭발원이 존재하면 폭발이 일어납니다.
폭발 발생을 방지하려면 위의 세 가지 필수 조건을 고려해야 합니다. 필요한 조건 중 하나를 제한하면 폭발 발생이 제한됩니다. 전기 장비는 표면 온도 상승, 정전기 방전 또는 기계 작동 중 순간 전류로 인한 스파크를 유발하는 잠재적인 발화 원인이기도 합니다. 설계 측면에서 방염 전기 장비는 점화된 폭발성 혼합물을 쉘에 밀봉할 수 있습니다. 포탄은 특히 강하고 내부 폭발성 혼합물의 폭발 압력을 견딜 수 있으며 폭발성 혼합물이 포탄 외부로 전파되는 것을 방지할 수 있습니다. 따라서 내화성 전기 장비는 잠재적인 발화원이 되는 것을 방지합니다.
버터플라이 밸브 사용 원리 및 설치 지침
버터플라이 밸브의 개방도와 유량 사이의 관계는 기본적으로 선형 비율로 변화합니다. 흐름을 제어하는 데 사용되는 경우 흐름 특성도 배관의 흐름 저항과 밀접한 관련이 있습니다. 예를 들어, 두 개의 파이프라인에 동일한 밸브 직경과 형태가 장착되어 있지만 파이프라인 손실 계수가 다른 경우 밸브의 유량은 매우 다릅니다.
밸브의 교축 진폭이 큰 상태에서는 밸브 판 뒷면에 캐비테이션이 발생하기 쉬워 밸브가 손상될 수 있습니다. 일반적으로 15도 이상에서 사용됩니다. 버터플라이 밸브가 중간 개구부에 있을 때 밸브 본체와 버터플라이 플레이트의 전단으로 형성된 개구부 형상이 밸브 축을 중심으로 하여 양측이 서로 다른 상태를 형성합니다. 한쪽 나비판의 전단은 물의 흐름 방향으로 움직이고, 반대쪽 나비판의 전단은 물의 흐름 방향으로 움직인다. 따라서 밸브몸체와 밸브판의 일측은 노즐형의 개구부를 형성하고, 타측은 스로틀형의 개구부와 유사하다. 노즐측의 유속은 스로틀링측의 유량보다 훨씬 빠르며 스로틀링측 밸브 아래에 부압이 발생하여 종종 고무 씰이 벗겨지는 경우가 있습니다.
버터플라이 밸브의 작동 토크는 열림 정도와 밸브 개폐 방향에 따라 다른 값을 갖습니다. 수평 버터플라이 밸브, 특히 대구경 밸브의 경우 수심에 의해 발생하는 토크와 상부 및 하부 밸브 샤프트의 수두 차이를 무시할 수 없습니다. 또한 밸브 입구측에 엘보우를 설치하면 바이어스 흐름이 발생하여 토크가 증가합니다. 밸브가 중간 개방 상태에 있을 때 유체역학적 토크의 영향으로 인해 작동 메커니즘이 자동으로 잠길 필요가 있습니다.
성능 특징
1. 이 밸브는 3편심 실링 구조를 채택하여 밸브 시트와 버터플라이 플레이트의 마모가 거의 없으며 닫힐수록 더욱 견고한 실링 기능을 갖습니다.
2. 씰링 링은 스테인레스 스틸로 만들어져 금속 하드 씰링과 탄성 씰링의 이중 장점을 가지고 있습니다. 저온, 고온 조건에 관계없이 우수한 밀봉 성능을 가지며 내식성과 긴 수명이 특징입니다.
3. 버터플라이 플레이트의 밀봉 표면은 코발트 기반 경질 합금 표면으로 만들어졌습니다. 밀봉 표면은 부식에 강하고 수명이 깁니다.
4. 이 밸브는 양방향 밀봉 기능을 가지고 있습니다. 매체의 흐름 방향에 의해 제한되거나 설치 중 공간 위치에 영향을 받지 않습니다. 어떤 방향으로도 설치가 가능합니다.
구조적 특징 및 용도
메탈 씰 버터플라이 밸브 시리즈 제품은 수명이 길고 에너지 절약형 버터플라이 밸브입니다. 이 제품은 국가 표준 JB/T8527-97(메탈 씰 버터플라이 밸브), GB/T13927-92(범용 밸브 압력 테스트) 표준 및 기타 밸브 관련 표준을 준수합니다. 이 제품은 밸브 본체, 나비 플레이트, 밀봉 링, 변속기 메커니즘 및 기타 주요 구성 요소로 구성됩니다. 그 구조는 3차원 편심 원리를 사용하여 설계되었으며 탄성 밀봉과 경질 및 연질 다층 밀봉을 양립한 새로운 가공 기술을 통해 버터플라이 밸브는 작동 중 토크 힘을 감소시켜 노동력 절약 및 에너지 절약 기능을 실현합니다. . 이는 내식성, 고온 저항 및 내마모성 측면에서 버터플라이 밸브의 전반적인 신뢰성을 보장합니다. 이 버터플라이 밸브는 식품, 의약, 석유화학 산업, 발전소, 철강 공장, 산업 환경 보호 수처리 및 고층 건물에 사용하기에 적합하며 급수 및 배수 파이프라인의 흐름을 조절하고 유체를 차단하는 최고의 장치입니다.
