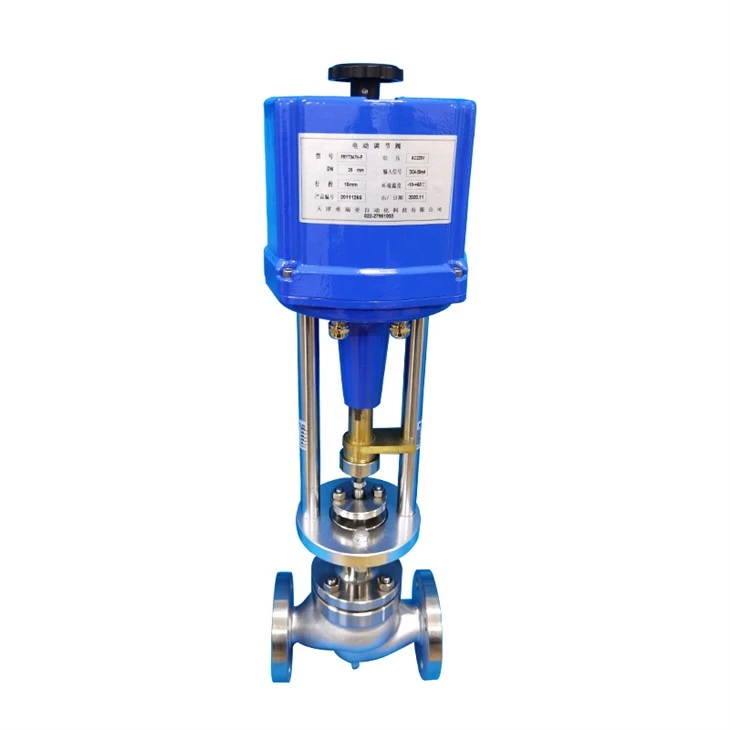

브러시리스 DC 모터 제어 밸브
개요
제어 밸브라고도 알려진 조절 밸브는 전력 작동을 사용하여 프로세스 시스템의 유체 흐름을 변경하는 장치입니다. 국제전기기술위원회(IEC)는 조절 밸브(해외에서는 컨트롤 밸브라고 함)를 다음과 같이 정의합니다. "순 구성 요소, 프로세스 유체의 유량을 변경하는 내부 밸브 본체 구성 요소 및 하나 이상의 액추에이터가 연결되어 있습니다. 액츄에이터는 제어 부품이 보낸 신호에 응답하는 데 사용됩니다. 조절 밸브는 액츄에이터와 밸브 부품으로 구성됩니다. 액츄에이터는 조절 밸브의 구동 장치이며 신호 압력에 따라 해당 추력을 발생시켜 푸시로드가 주기적으로 움직여 조절 밸브의 밸브 코어가 움직입니다. 밸브 구성 요소는 조절 밸브의 조절 부분이며 액추에이터 푸시로드의 변위를 통해 매체와 직접 상호 작용하여 스로틀 영역을 변경합니다. 조절 목적을 달성하기 위한 조절 밸브 조절 밸브는 에너지원에 따라 주로 공압 조절 밸브, 전기 조절 밸브 및 유압 조절 밸브로 구분됩니다. 차이점은 장착된 액추에이터에 있습니다. 공압 제어 밸브는 압축 공기를 동력원으로 사용하며 공압 액추에이터가 장착되어 있습니다. 전기 제어 밸브는 전기를 동력원으로 사용하며 전동 액추에이터가 장착되어 있습니다. 유압 제어 밸브는 유압을 동력원으로 사용하며 유압 액츄에이터가 장착되어 있습니다. 필요에 따라 조절 밸브에는 다양한 액세서리를 장착하여 사용이 더욱 편리하고 기능이 더욱 완벽해질 수 있습니다. 이러한 액세서리에는 밸브 포지셔너, 핸드휠 메커니즘, 전기 변환기 등이 포함됩니다.
밸브 몸체 형태
밸브 몸체를 통한 직선형
직선형 밸브 본체에는 내부 벽이 매끄럽고 단면이 동일한 S 유선형 채널이 있습니다. 압력 강하 손실이 적고 유속이 크며 흐름이 원활한 특성을 가지고 있습니다.
앵글 밸브 몸체
앵글 밸브 본체는 모양이 직각이라는 점을 제외하면 직선형 밸브 본체와 완전히 동일합니다. 그것은 조밀한 구조, 간단한 흐름 경로 및 낮은 저항의 특성을 가지고 있습니다. 특히 코킹이 쉽고 막힘이 쉽고 점도가 높은 작업 조건에 적합합니다.
삼방향 밸브 몸체
3방향 밸브 본체는 수렴형과 전환형의 두 가지 유형으로 구분됩니다. 주로 비례조정이나 바이패스 조정에 사용됩니다. 공간을 적게 차지하고 비용도 저렴합니다.
Z형 밸브 몸체
Z형 밸브 본체는 주로 고압 작업 조건에 적합합니다. 일체형 단조품으로 내압성이 우수합니다. 내부 흐름 경로는 단순하며 와류, 역류 및 기타 현상이 발생하기 쉽지 않습니다. 고압 차동 조건에서 순간 증발 및 캐비테이션 가능성을 줄입니다.
밸브 보닛 형태
표준 밸브 보닛
표준 밸브 보닛은 상온 상부 밸브 커버입니다. 밸브 보닛의 재질은 밸브 본체와 액츄에이터를 닫는 역할을 하는 밸브 본체의 재질과 정확히 동일합니다. 작동 온도:-30도 -260도
고온 밸브 보닛
고온 밸브 보닛은 고온 작업 조건을 위해 특별히 설계되었습니다. 방열판을 통해 밸브 본넷과 주변 공기의 접촉 면적을 늘려 열을 방출합니다. 패킹과 액츄에이터를 효과적으로 보호할 수 있습니다. 작동 온도: +230도 -530도
저온 확장형 밸브 보닛
저온 확장 밸브 보닛은 저온 조건의 매체(액체 산소, 액체 질소)에 적합합니다. 이러한 유형의 상부 밸브 보닛은 패킹과 액추에이터를 효과적으로 보호할 수 있습니다. 표준 재질은 304 또는 316입니다. 작업 조건에 따라 팽창 계수가 다른 재질을 사용할 수도 있습니다. 작동 온도:-196도 -45도
금속 벨로우즈 밀봉 밸브 보닛
금속 벨로우즈 밀봉 밸브 커버에는 스테인레스 스틸 벨로우즈 구성 요소가 장착되어 매체를 외부 세계로부터 격리하고 밸브 스템이 위아래로 움직이는지 확인합니다. 또한 상부 밸브 커버 내부에는 표준 스터핑 박스를 배치하여 매체 누출로 인한 폐기물, 사고 또는 환경 오염이 발생하지 않도록 합니다. 작동 온도:-60도 -530도
밸브 본체 재질 선택
고온 재료
고온재료로서 고온강도, 고온에서의 금속조직 변화, 내식성 등을 충분히 고려하여야 합니다. 일반적으로 합금강 재료에는 크롬, 니켈 및 몰리브덴 원소가 포함되어 있어야 합니다. 또한, 높은 온도와 고도에서 강철은 수소에 의해 부식되어 일반적으로 탈탄 및 취성을 유발합니다. 강철에 크롬, 니켈, 몰리브덴과 같은 금속 원소를 첨가한 후 탄소 원소와 결합하여 강철의 수소 내식성을 향상시킵니다.
극저온 재료
저온 재료를 선택할 때 재료의 저온 충격 값뿐만 아니라 저온에서 재료의 인성이 감소하는 취성 문제도 충분히 고려해야 합니다. 따라서 저온 조건에서 사용되는 재료는 저온에서 충분한 인성을 가져야 합니다. 다양한 온도의 밸브용으로 선택된 강재는 안전하고 신뢰할 수 있으려면 해당 온도에서 표준에 지정된 충격 에너지를 충족해야 합니다. 오스테나이트계 스테인리스강은 저온 기계적 성질이 비교적 안정되어 자주 사용됩니다.
캐비테이션 방지 소재
유체가 액체인 경우, 특히 순간 증발이나 캐비테이션이 발생하는 경우 재료의 캐비테이션 저항을 충분히 고려해야 합니다. 캐비테이션 방지 재료는 주로 두 가지 유형으로 나뉩니다. 경도가 높은 재료. (열처리는 경도를 증가시킨다); 비. 강한 산화물 층, 인성 및 피로 강도를 지닌 재료. (표면 열처리는 재료의 표면 경도를 향상시킵니다.) 씨. 부분적으로 경화된 재료. (표면 처리);
부식 방지 재료
금속재료의 부식 정도는 일반적으로 일반부식, 틈새부식, 입계부식, 구멍부식, 응력부식 등으로 구분됩니다. 모든 종류의 부식을 견딜 수 있는 재료는 없습니다. 실제로 재료의 부식성은 유체의 종류, 농도, 온도뿐만 아니라 유체에 산화제 함유 여부, 유속 등과도 관련되어 재료 선택이 더욱 복잡해집니다. 제어 밸브에 일반적으로 사용되는 내식성 재료는 주로 PTFE 및 F46과 같은 라이닝 재료이거나 고가의 오스테나이트 스테인리스강, 20# 합금강, 하스텔로이 B, 하스텔로이 C 및 티타늄과 같은 특수 금속입니다.
밸브 내부 부품 재질
경화처리의 주요방법
일반적으로 사용되는 밸브 내부 구성 요소 재료는 SUS304, SUS316, SUS316L, SUS410, SUS420 등이며 다양한 유체 조건에 따라 그에 따라 가공됩니다. 캐비테이션 유체, 고체 입자를 함유한 유체, 고온 및 고압 상황을 제어하려면 경화해야 합니다. 밸브의 수명을 연장하는 처리.
열처리
a.304/316 고용체 처리 이 일련의 재료는 오스테나이트계 스테인리스강이며 매체가 부식성인 작업 조건이나 저온 상황에서 주로 사용됩니다. 매체의 부식성이 높을 경우 용액 처리를 수행해야 합니다. 용체화 처리의 목적은 재료의 경도와 내식성을 향상시키는 것입니다. 온도 범위 -196~530도
b.410/420 담금질 및 템퍼링 처리(담금질 + 템퍼링) 이 시리즈의 재질은 마르텐사이트계 스테인레스강으로 캐비테이션 저항성이 뛰어난 소재입니다. 고온 및 고압 차 상황에서 사용할 때는 담금질 및 템퍼링을 거쳐야 합니다. 담금질 및 템퍼링 처리의 목적은 재료의 경도를 크게 향상시키고 가혹한 작업 조건에서 사용 수명을 연장하는 것입니다. 온도 범위 -45~425도
c.17-4PH 석출 경화 처리 스테인리스강의 화학적 조성에 다양한 종류와 양의 강화 원소가 첨가되고 석출 경화 과정을 통해 다양한 종류와 양의 탄화물, 질화물, 탄화물 및 금속간 화합물이 석출됩니다. 이는 강의 강도를 향상시킬 뿐만 아니라 충분한 인성을 유지합니다. 석출 경화라고 불리는 고강도 스테인레스 강의 일종입니다. 온도 범위 -45~425도
표면 경화 처리
표면 열처리는 표면 담금질과 표면 화학적 열처리의 두 가지 범주로 구분됩니다. ㅏ. 화염가열 표면담금질, 접촉전열 표면담금질, 유도가열 표면담금질 등 b. 침탄, 질화, 탄질화, 크롬 붕소화, 구리 침윤 등
표면처리
스텔라이트 클래딩(주성분인 Co, Cr, W)은 내식성이 우수하여 흔히 사용되는 경화처리 방법입니다. Stellite 표면처리에는 전체 표면처리와 부분 표면처리라는 두 가지 방법이 있습니다. 구체적인 표면처리 방법에 대한 표준 규정은 없습니다. 이는 일반적으로 유체의 다양한 압력과 온도, 유체에 입자가 포함되어 있는지 여부에 따라 달라집니다. 표면 용접의 종류는 다음과 같습니다.
밸브의 씰링 재료 선택
균형 잡힌 밀봉 링 소개
스프링 작동식 PTFE 씰은 U자형 PTFE 내부에 특수 스프링이 있는 고성능 씰입니다. 적절한 스프링 힘과 시스템 흐름 압력이 밀봉 표면을 밀어내고 밀봉 표면을 부드럽게 눌러 매우 우수한 밀봉 효과를 생성합니다. 씰링 표면은 최적으로 짧고 두껍기 때문에 마찰을 줄이고 서비스 수명을 연장합니다.
