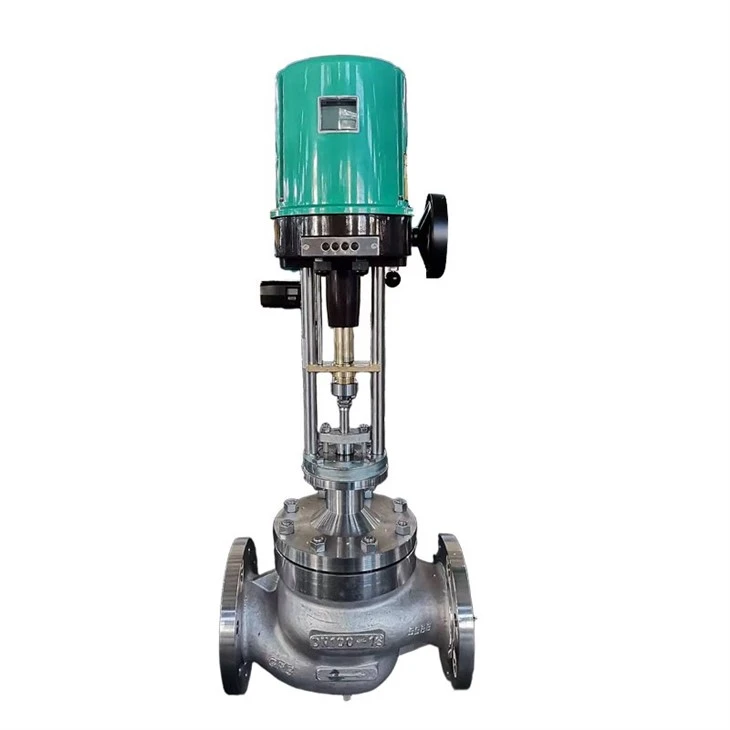

전기 제어 밸브
개요
XSL 시리즈 전기 액추에이터는 DDZ 시리즈 전기 장치 조합 기기의 액추에이터 제품 중 하나입니다. 액추에이터 및 제어 밸브 본체는 산업 공정 측정 및 제어 시스템에서 액추에이터 및 조절 메커니즘 인 전기 제어 밸브를 구성합니다. 석유, 화학 산업, 수처리, 조선, 제지, 발전소, 배열, 건물 자동화, 조명 산업 등과 같은 다양한 산업에서 널리 사용될 수 있습니다. 구동 전원 공급 장치로서 220V (110V, 380V) AC 전원 공급 장치 및 24V DC 전원 공급 장치를 사용합니다. 밸브를 원하는 위치로 이동하고 자동 제어를 실현할 수 있습니다. 최대 출력 토크는 25000N입니다.
성능 기능
다양한 작업 모드를 사용할 수 있으며 유연하며 편리합니다.
제어 신호 : 전류 신호 (4 ~ 20MA 또는 기타 비 - 표준 신호)
전압 신호 (0 - 10V 또는 기타 비표준 신호)
양의 및 부정적인 동작을 선택할 수 있으며 분할 - 범위 제어 모드를 쉽게 실현할 수 있습니다.
출력 신호 : 전류 신호 (4 ~ 20MA 또는 기타 비 - 표준 신호)
전압 신호 (0 - 10V 또는 기타 비표준 신호)
통신 인터페이스 : RS485;
흐름 특성 : 선형, 빠른 개구, 느린 개구, 사용자 정의
밸브 동작 방향 : 양수 및 부정적인 동작 선택
중국어 및 영어 LCD 디스플레이 : 메뉴 작동, 인간 - 컴퓨터 상호 작용은 더 인간화됩니다. 사용하기 쉬운;
스트로크 자체 - 튜닝 : 혁신적인 기계 설계, 간단하고 빠른 스트로크 위치 조정, 입력 신호 및 스트로크 관계 적응 형 튜닝, 다른 스트로크 밸브의 요구를 충족시키기위한;
self - 진단 기능 : 액추에이터는 작동 중 작업 매개 변수를 자동으로 기록합니다. 액추에이터가 실패하면 기본 제어 모듈이 시간이 지남에 따라 감지 및 경보를 표시하면 결함이 LCD 화면에 표시되고 스위치 신호를 통해 제어 센터로 전송됩니다.
더 쉬운 작동 : 혁신적인 구조 설계, 비 - 침습적 작동, 케이싱을 열지 않고도 쉽게 작동 할 수 있습니다.
원격 제어/로컬 제어 버튼 스위치.
핸드 휠 우선 순위 모드는 일단 배출되면 액추에이터를 자동으로 보호하고 수동 작동이 쉬우 며 핸드 휠은 안전하고 신뢰할 수 있습니다.
보다 신뢰할 수있는 제어 회로 : 모터 드라이브는 비접촉식 제어, 스파크 및 장수를 채택합니다. 넓은 전원 공급 장치 적응 범위, 380V 전원 공급 장치 모델 위상 적응, 사용자는 잘못된 위상 연결에 대해 걱정할 필요가 없습니다. 회로 모듈은 완전히 디지털로 제어되며 기계적 전위차계가 존재하지 않으며, 사용자는 제품 정확도에 영향을 미치는 기계적 진동 및 운송에 대해 걱정할 필요가 없습니다. 고급 안티 - 간섭 기술을 사용하여 가혹한 환경에서도 침착하게 다룰 수 있으며 새로운 "Watchdog"기술은 "Freeze"의 문제와는 거리가 멀다.
액추에이터 이동 방향 반전, 전력 전송 성분의 더 긴 수명; 작업 소음이 낮습니다.
작업 원칙
XSL 시리즈의 작동 원리 지능형 선형 회전 전기 액추에이터가 그림에 나와 있습니다. 단일 - 칩 마이크로 프로세서 및 주변 칩은 지능형 제어 장치를 형성하여 표준 4-20MA DC 신호 (또는 전압 신호)를 수신하고 신호 컨디셔닝 및 A/D 변환 후 마이크로 프로세서로 보냅니다. 마이크로 프로세서는 처리 된 데이터를 LCD로 보내어 조정 결과를 표시합니다. 작동 및 처리 후 생성 된 제어 신호는 모터를 구동하고, 속도 변화 후 변속기 나사를 구동하고, 기계식 스트로크를 생성하며, 위치 감지 후 데이터 처리를 위해 데이터를 마이크로 프로세서에 공급하여 "신호 및 위치"대응 관계의 동작을 완료합니다.
또한이 시스템에는 호스트 컴퓨터로부터 지침을 수신하고 원격 디지털 제어를 수행 할 수있는 통신 기능이 있습니다. 작업은 지능형 컨트롤러 패널에서 수행되며 액추에이터는 메뉴 및 버튼을 통해 로컬로 제어 할 수도 있습니다. 이 시스템에는 결함 경보 및 독립적 인 아날로그 4-20ma 위치 피드백 출력이 있습니다.
기술 매개 변수
스트로크 : XSL202, XSL204 : 0-50mm; XSL208 : 0-50mm; XSL210 : 0-60mm; XSL312, XSL325 : 0-100mm;
전원 공급 장치 : 단일 - 위상 AC 110V 50Hz/60Hz 단일 - 위상 AC 220V 50Hz/60Hz Three - Phase AC 380V 50Hz/60Hz 24V
입력 신호 : 전류 신호 (4 ~ 20MA 또는 기타 비 - 표준 신호), 입력 임피던스 250Ω
Voltage signal (0-10V or other non-standard signal), input impedance>50KΩ
출력 신호 : 전류 신호 (4 ~ 20MA 또는 기타 비 - 표준 신호), 하중 임피던스 최대 750Ω
Voltage signal (0-10V or other non-standard signal), load impedance>10KΩ
통신 인터페이스 : RS485 MODBUS 프로토콜;
해상도 : 최소 1/1,000, 회로 A/D 컨버터 12 비트
제어 정확도 : ± 0.5% - ± 1.5% (설치 조건에 따라 다를 수 있으며 정격 이동의 백분율로 표시됨)
백래시 조정 : 0.1%-5.0%
주변 온도 : -10C -60C (-20C 미만의 온도에 특별한 지침이 필요합니다 - -45 c)
주변 습도 : 최대 90%RH (비 - 응축)
단열 강도 : 1500V AC 1 분 (출력으로의 입력, 접지 전원)
단열성 저항 :
a) 입력 터미널과 하우징 사이에 20mΩ 이상 또는 동일합니다.
b) 입력 단자와 전력 단자 사이에서 50mΩ 이상 또는 동일합니다.
c) 전력 터미널과 하우징 사이의 50mΩ 이상 또는 동일
보호 등급 : IP65; IP67;
폭발 - 증명 등급 : 자세한 내용은 선택 테이블을 참조하십시오
케이블 인터페이스 : 2- M18*1.5;
진동 또는 충격 : (X, Y, Z) 10G, 0.2 ~ 34Hz, 30 분
기타 매개 변수 : 자세한 내용은 선택 테이블을 참조하십시오
제품 구조
명세서
전기 제어 모듈
제품 디스플레이
포장 보호 조치
포장 구조 및 재료
포장은 운송 중 다양한 압력과 영향을 견딜 수 있도록 강력하고 경량으로 설계되어야합니다. 사용 된 재료는 기상 저항, 화학 저항 및 내마모성이 우수해야합니다.
밀봉 및 누출 - 증명
포장재는 포장의 공기 압박감과 액체 압박감을 보장하기 위해 열 밀봉, 접착제 밀봉 또는 밀봉 링 사용과 같은 신뢰할 수있는 밀봉 기술을 채택합니다.
처리 및 식별하기 쉽습니다
포장의 크기와 무게는 인체 공학적 원리를 준수하여 핸들러를위한 안전하고 편리한 취급을 보장합니다. 동시에, 포장은 빠른 식별 및 분류를 위해 이름, 무게 및 목적지와 같은화물 정보를 명확하게 나타냅니다.
특별화물 식별
가연성, 폭발성, 독성, 부식성 또는 방사성 물질과 같은 특수 상품의 경우, 해당 위험물 라벨을 포장에 부착해야합니다.
위험물 포장 사양
가연성, 폭발성, 독성, 부식성 또는 방사성 물질과 같은 특수 상품의 경우, 해당 위험물 라벨을 포장에 부착해야합니다.
인증
회사 개요
우리 회사는 Tianjin의 Xiqing District의 Zhongbei Industrial Park에 위치하고 있습니다. 디자인 및 개발, 생산 및 어셈블리, 전기 액추에이터 및 밸브 제품의 판매 및 서비스를 포함하여 Mechatronics를 통합하는 전문 회사입니다.
생산 기반은 2,000 평방 미터의 면적을 차지합니다.
엔터프라이즈 품질 검사 QC 프로세스
01. 내부 테스트
Sight Glass와 Pointer의 정렬을 확인하십시오.
배선에서 올바른 정렬을 확인하십시오.
전체 참여를 위해 Open and Close Limit Cam을 점검하십시오.
포인터를 확인하십시오.
전기 액추에이터와 정렬되도록 포인터 위치를 확인하십시오.
내부 나사로 압박감을 확인하십시오.
02. 외관 검사
페인트 필링/얼룩을 확인하십시오
수동 렌치
방수 커넥터
수동 먼지 플러그
03. 제품 유형
전압이 제품 폼 박스 마킹과 일치합니까?
제어 유형이 제품 폼 박스 마킹과 일치합니까?
04. 마킹
레이저 마킹 머신을 사용하여 제품 번호를 표시하십시오
완전한 밸브 세트에 대한 검사 항목
01. 생산 순서에 대한 정보에 따르면 다음 내용이 생산 순서와 일치하는지 확인하십시오.
밸브 수량
밸브 직경
밸브 재료
밸브 연결 방법
밸브 압력
액추에이터 전압
액추에이터 제어 유형
액추에이터 폭발이 - 증명입니까?
02. 고정 나사를 점검하십시오
밸브와 전기 액추에이터 사이의 나사가 조여 있는지 확인하십시오.
워크숍에서 표준화 된 안전 생산 프로세스
마련하다
원치 않는 품목을 제거하고 구성하고, 공간을 자유롭게하고, 공간을 유연하게 사용하고, 오용 및 오해를 방지하며, 전체 작업장을 형성합니다.
정리하다
필요한 항목을 찾고, 정리하고, 정리하고, 직장을 한눈에 깨끗하게하고, 깔끔한 작업 환경을 만들고, 아이템을 찾는 데 걸리는 시간을 단축하십시오.
청소
깨끗하고 깔끔하고 쾌적한 작업 환경, 안정적인 품질을 유지하고 산업 축적을 줄입니다.
정돈하다
이전 3S 결과를 유지하고, 깨끗하고, 3S 결과를 유지하며, 고객에게 좋은 인상을 남깁니다.
품질
규정을 준수하는 좋은 습관과 자질을 개발하고 규칙을 준수하는 직원의 좋은 습관을 키우고 팀 정신을 창조하십시오.
5s의 상태와 역할
1. 회사 이미지를 개선합니다
2. 생산성과 업무 효율성을 향상시킵니다
3. 생산 회전율을 향상시킵니다
4. 실패를 줄이고 품질을 보장합니다
5. 안전을 강화하고 잠재적 안전 위험을 줄입니다
FAQ
당신의 가격은 어떻습니까?
고품질이지만 가격은 유리합니다.
당신의 MOQ는 무엇입니까?
한 조각.
배달 시간은 얼마입니까?
지불을받은 후 약 2-4 주입니다.
재고가있는 제품이 있습니까?
예, 일부 주식은 3 일 이내에 배송 할 수 있습니다.
배송 전에 모든 상품을 테스트합니까?
예, 모든 제품은 배송 전에 완전히 검사됩니다.
보증은 무엇입니까?
우리의 보증은 1 년입니다. 상품을받은 후 결함 제품을 찾으면 사진이나 비디오를 찍어 우리에게 보내십시오. 우리는 - re -를 위해 그것을 우리의 책임임을 확인하면 고객에게 자금을 지원할 것입니다.
