나비 형 밸브
개요
버터플라이 밸브는 디스크형 개폐 부품을 사용하여 약 90도 전후로 회전하여 유체 통로를 열고 닫고 조절하는 밸브의 일종입니다. 버터플라이 밸브는 구조가 간단하고, 크기가 작고, 무게가 가벼우며, 재료 소비가 적고, 설치 크기가 작고, 구동 토크가 작고, 작동이 쉽고 빠르며, 유량 조절 기능과 폐쇄 및 밀봉 특성이 동시에 우수합니다. 가장 빠르게 성장하는 밸브 종류 중 하나입니다. 특히 미국, 일본, 독일, 프랑스, 이탈리아 등 선진국에서는 버터플라이 밸브가 널리 사용되고 있으며 그 종류와 수량도 계속 확대되고 있으며 고온, 고압, 대구경, 높은 밀봉성, 긴 수명, 우수한 조정 특성 및 밸브의 다기능 개발, 신뢰성 및 기타 성능 지표가 높은 수준에 도달했으며 글로브 밸브, 게이트 밸브 및 볼 밸브를 부분적으로 대체했습니다. 버터플라이 밸브 기술의 발전으로 버터플라이 밸브는 특히 대형 및 중형 포트의 중압 및 저압 적용 분야에서 예측 가능한 단기간에 지배적인 밸브 형태가 될 것입니다.

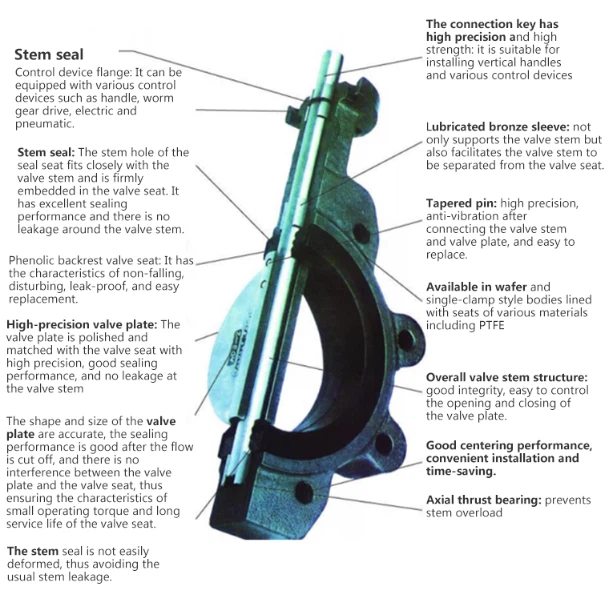

제품 구성
제품소개
특징 ·
· 전체 고무 라이닝 밸브 몸체 디자인
· 핀이 없는 관통 샤프트, 아크 밸브 플레이트
· 양방향 압력 베어링, 양방향 밀봉
· 스템 삼중 씰
· 다양한 소재 구성, 다양한 매체 적용
개요 적용
· 중앙선 고무 라이닝 미디어 밸브는 습식 탈황, 수처리와 같은 액체, 가스 및 반유체 파이프라인의 차단 또는 조절 장치로 전력, 야금, 화학, 식품, 도시 및 전력 시스템에서 널리 사용됩니다. , 소방, 도시 배관 등
기술적인 매개변수
· 공칭 직경, DN50-DN3000(2"-120")
· 압력 등급: PN6-PN16(clss150)
· 작동 온도: 20도 -200C, 연결 방법: 클립, 러그, 플랜지
주재료
· 밸브 본체: 연성주철, 탄소강, 스테인레스강
· 밸브판 : 연성철, 스테인리스강, 이중강, 합금강 등
· 좌석 : EPDM, NBRVITON 등

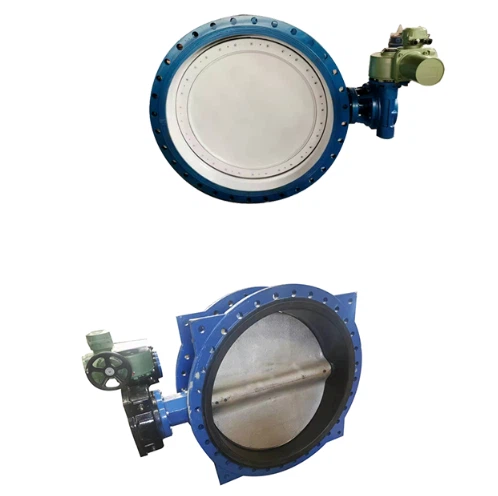

이중 편심 고성능 버터플라이 밸브
특징
· IS05211 표준 상부플랜지 채택
· 일체형 밸브 스템, 온라인 사전 조임 패킹
· 씰링 표면은 마찰이 적고 토크가 낮으며 마모가 적습니다.
· 단방향 씰과 양방향 씰 두 가지 씰링 옵션
· 높은 내압성, 내식성, 내마모성, 긴 수명
· 빈번한 스위칭, 진공, 고진공 등 작업 조건에 적용 가능
· 양방향 완전 차압 레벨 VI 씰
개요 적용
· 이중 편심 버터플라이 밸브는 수명이 길고 에너지 절약형 버터플라이 밸브입니다. 그 구조는 편심 원리에 따라 설계되었습니다. 그것은 해수 담수화, 공기 분리, 고압 및 중압 응축수, 가스 대기와 같은 야금, 전력, 석유, 화학 공업, 공기, 가스, 가연성 가스 및 물 공급 및 배수와 같은 부식성 매체가 있는 파이프라인에 널리 사용됩니다. 근무 조건을 위해.
기술적인 매개변수
· 공칭 직경, DN50-DN1600(2"-64")
· 압력 등급: PN6-PN100(클래스150-600)
· 작동 온도: ~200도
· 연결방식 : 러그, 플랜지, 클립
주재료
· 밸브 본체: 탄소강, 스테인레스강
· 밸브 플레이트: 탄소강, 스테인레스 스틸 시트: R-PTFE, PPL, 스테인레스 스틸
