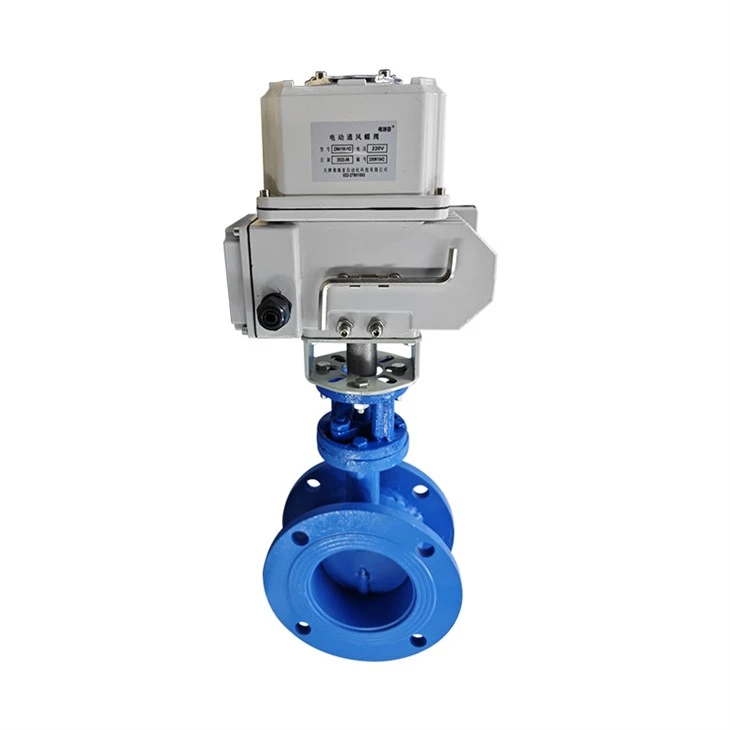

전기 댐퍼 밸브
핵심 장점
고온 공차
밸브 플레이트와 밸브 시트는 304 스테인리스 스틸 + 하드 합금 서핑으로 만들어졌으며 최대 450 도의 온도 저항은 샤프트 부싱이 흑연을 윤활하여 고온 재밍을 피합니다.
낮은 흐름 저항 및 에너지 절약
간소화 된 밸브 플레이트 설계, 압력 손실<0.05MPa When fully open, the diameter matches the pipeline to reduce energy consumption.
지능형 연결 제어
지원 4-20 ma/profibus 신호는 팬 및 먼지 수집기 개방 피드백 정확도 ± 1%로 인터 로킹되며 결함 자체 진단을 지원합니다.
장기 유지 보수가 없습니다
샤프트 씰은 V- 타입 포장 + 벨로우즈 이중 씰을 채택하여 먼지 누출을 방지합니다. 베어링 캐비티는 배지에서 분리되며 규칙적인 그리스는 필요하지 않습니다.
기술 매개 변수
항목 댐퍼 나비 밸브
공칭 직경 DN 200- DN3000 (사용자 정의 가능)
공칭 압력 PN 6- PN16 (정상 압력 유형 선택 사항)
밸브 바디 재료 탄소강 (WCB), 스테인레스 스틸 (304/316)
밀봉 형태 금속 씰/소프트 및 금속 복합 씰
중간 온도는 450도에 해당하거나 동일합니다 (고온 유형은 650C에 도달 할 수 있습니다)
연결 방법 플랜지 유형 (GB, ANSI, DIN 표준)
액추에이터 유형 파트 전기 전기 액추에이터
보호 수준 IP65 (먼지 및 물 스프레이 증명)
전원 공급 전압 AC380V/220V 또는 DC24V
응용 프로그램
가스 파이프 라인 압력 조절
컨버터 연도 가스 복구 시스템
보일러 연도 공기 부피 제어
탈황 타워 흡입구 및 배출구 배플
지하 차고 연기 배기 시스템
중앙 에어컨 신선한 에어컨
설치 및 운영 안내서
설치 요구 사항
수평 또는 수직으로 설치할 수 있으며 밸브 샤프트에는 수평 방향이 권장됩니다.
석면 개스킷은 플랜지 사이에 설치되며 볼트는 대각선으로 조여집니다.
액추에이터 유지 보수 공간은 예약되어 있어야합니다 (50cm 이상)
디버깅 단계
밸브 플레이트가 차단되지 않았 음을 수동으로 확인하십시오
전원 켜기 및 여행 스위치 설정 (완전히 개방형 /완전히 닫힌 위치)
4-20 ma 신호와 개방 사이의 해당 관계를 교정하십시오
선택점
매체에 따라 씰 유형을 선택하십시오
금속 씰 : 고온 먼지 가스 (예 : 보일러 연도 가스)
부드럽고 금속 복합 씰 : 저온 깨끗한 공기 (<150C)
액추에이터 토크 계산
포뮬러 : 토크 (n · m)=(파이프 라인 압력 차이 × 밸브 플레이트 영역 × 레버 암) × 안전 계수 (1. 2-1. 5) 또는 엔지니어가 일치하도록 작업 조건 데이터를 직접 제공합니다.
자주 묻는 질문(FAQ)
Q : 밸브 플레이트가 고온에서 변형됩니까?
A : 밸브 플레이트는 강화 리브 구조 설계를 채택하고 열 팽창 계수는 밸브 본체와 일치하며 450도 내에 변형되지 않습니다.
Q : 황 함유 연도 가스가 특수 재료가 필요합니까?
A : 황산/황화수소 부식에 내성이있는 316L 밸브 바디 + 니켈 기반 합금 밀봉 표면을 사용하는 것이 좋습니다.
