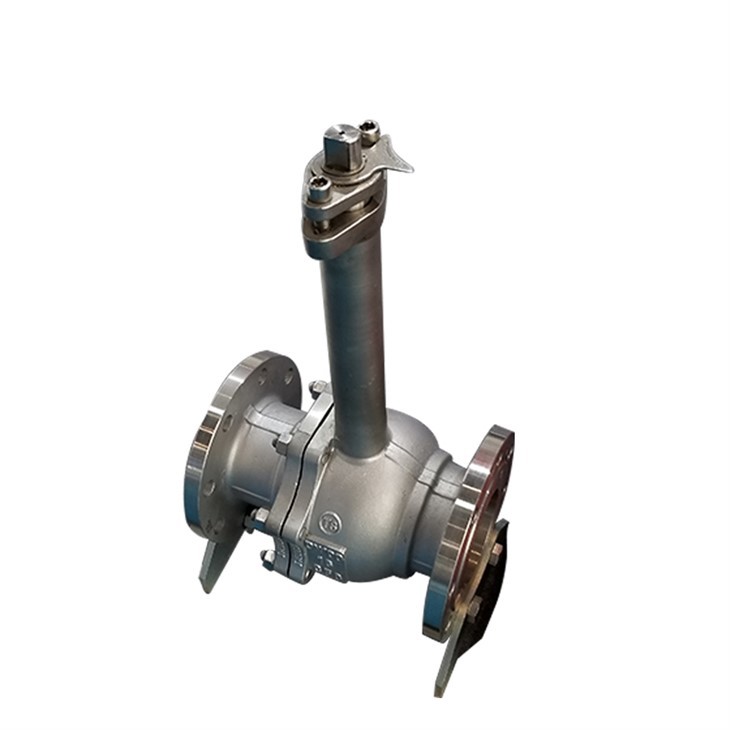

저온 볼 밸브
개요
볼 밸브는 플러그 밸브에서 발전했습니다. 열리고 닫히는 부분은 구형입니다. 볼은 밸브 스템 축을 중심으로 90도 회전하여 열고 닫는 데 사용됩니다. 볼 밸브는 주로 파이프라인에서 매체의 흐름 방향을 차단, 분배 및 변경하는 데 사용됩니다. V자형 개구부로 설계된 볼 밸브는 유량 조절 기능도 우수합니다. 볼 밸브는 구조가 간단할 뿐만 아니라 밀봉 성능도 좋습니다. 또한, 일정 공칭 크기 범위 내에서는 크기가 작고, 무게가 가벼우며, 재료 소모가 적고, 설치 크기가 작으며, 구동 토크가 작고, 조작이 용이하며, 쉽고 빠르게 개폐할 수 있습니다. 지난 10년간 급속도로 발전한 밸브 종류 중 하나입니다. . 특히 미국, 일본, 독일, 프랑스, 이탈리아, 스페인, 영국 등 산업이 발달한 국가에서는 볼 밸브가 널리 사용되고 있으며 사용되는 품종과 수량도 계속 확대되어 고온, 고열화로 나아가고 있습니다. 압력, 큰 직경, 높은 밀봉 및 장기간 사용. 긴 수명, 우수한 조절 성능 및 단일 밸브의 다기능으로 신뢰성 및 기타 성능 지표가 높은 수준에 도달했으며 게이트 밸브, 글로브 밸브 및 스로틀 밸브를 부분적으로 대체했습니다. 볼 밸브의 기술 발전으로 인해 단기적으로는 특히 석유 및 가스 파이프라인, 정유소 분해 장치 및 원자력 산업에서 더욱 널리 사용될 것입니다. 또한 볼 밸브는 다른 산업 분야의 대직경, 중압, 중압 및 저압 분야에서 선도적인 밸브 유형 중 하나가 될 것입니다. 볼 밸브의 장점은 다음과 같습니다. 1) 흐름 저항이 가장 낮습니다(실제로 동일한 공칭 크기의 원형 파이프 섹션과 동일함). 2) 작동 중(윤활유가 없을 때) 막히지 않으므로 부식성 매체 및 저비점 액체에도 안정적으로 사용할 수 있습니다. 3) 더 큰 압력과 온도 범위에서 완전한 밀봉이 가능합니다. 4) 빠른 개폐가 가능합니다. 일부 구조의 개폐 시간은 테스트 벤치의 자동화 시스템에서 사용할 수 있도록 0.{10}}.1초에 불과합니다. 밸브를 빠르게 열고 닫으면 작동에 충격이 없습니다. 5) 구형 폐쇄 조각은 자동으로 경계 위치에 위치할 수 있습니다.
플로팅 볼 밸브
특징
◆ 액츄에이터 연결은 ISO5211 국제 표준을 채택합니다.
◆ 풀 보어 구조 및 잠금 장치 설계
◆ 강력한 흐름 용량, 작은 흐름 저항, 양방향 밀봉
◆ 밸브 스템 플라이아웃 방지 구조, 방화 및 정전기 방지 설계
개요 적용
◆플로팅 볼 밸브의 볼에는 지지 샤프트가 없으며 "플로팅" 상태에서 밸브 시트에 의해 고정됩니다.
◆석유, 화학, 천연가스, 전력, 야금 및 기타 산업에서 차단 또는 소량 조정을 위해 널리 사용됩니다.
기술적인 매개변수
◆공칭 직경: DN15~DN200(1/2"~8")
◆압력 레벨: PN16-PN100(클래스150~600)
◆작동 온도: -40C~450도
◆접속방식 : 플랜지, 나사, 용접
◆씰링 형태: 소프트 씰, 메탈 씰
주재료
◆밸브 본체: 탄소강, 스테인레스강, 합금강, 이중강 등
◆밸브 코어: 스테인리스 스틸, 듀플렉스 스틸 등
◆밸브 시트; 소프트 씰; PTFE, R-PTFE, PPL, PEEK
◆메탈 씰 스프레이: STL, WC, Ni60, Cr3C2 등
트러니언 볼 밸브
특징
◆ 정전기 방지 장치를 갖춘 방화 설계
◆ 풀 보어 설계, 강력한 흐름 용량 및 작은 흐름 저항
◆ 밸브 캐비티는 자동으로 압력을 해제하고 안전 보호 성능이 좋습니다.
◆다양한 구조 형태 선택 가능
개요 적용
고정식 볼 밸브는 고정식 볼 구조를 채택하고 가압 후에도 움직이지 않습니다. 고압 및 대구경 상황에 적용할 수 있으며 필요에 따라 풀 보어 또는 축소 보어 구조를 사용할 수 있습니다.
석유, 화학, 천연가스, 전력, 야금, 식품 및 기타 산업에 널리 사용됩니다.
기술적인 매개변수
공칭 직경: DN50~DN1200 (2"-48")
압력 수준: PN16~PN420(class150~2500)
작동 온도:-40도 ~450도
연결 방법: 플랜지, 용접
씰링 형태: 소프트 씰, 금속 씰
주재료
밸브 본체: 탄소강, 스테인레스강, 합금강, 이중강 등
밸브 코어: 스테인레스 스틸, 듀플렉스 스틸 등
밸브 시트: 소프트 씰: PTFE, R-PTFE, PPL, PEEK
메탈 씰 스프레이: STL, WC, Ni60, Cr3C2 등
적용 가능한 온도: -196~180도
작동 모드: 핸들, 기어, 전기, 공압 등
