수동 로터리 나비 밸브
플랜지 타입 나비 밸브
수동 웜 기어 버터 플라이 밸브는 나비 플레이트를 웜 기어 전송 메커니즘을 통해 회전하도록 구동하는 밸브입니다. 주로 파이프 라인에서 미디어의 차단, 조절 및 흐름 제어에 사용됩니다. 핵심 기능은 벌레 기어를 수동으로 회전시켜 토크를 증폭시키는 것입니다. 나비 플레이트를 0도 ~ 90도 회전하여 개방 및 닫기를 달성하는 것입니다.
제품 기능
작고 가벼운 구조
낮은 유지 보수와 장수
부식 방지 주철 밸브 본체
제로 누출 소프트 씰
수동 노동 절약 운영
멀티 스케나리오 응용 프로그램
DN50 ~ DN1000 PN10 ~ 16
온도 저항 -20C ~ 300C
액체/가스/분말에 적용 할 수 있습니다
전체 구조는 작고, 어셈블리, 작은 크기, 경량을 완성하기 위해 몇 가지 부분 만 필요하며, 파이프 라인 공간이 제한된 시나리오에서 사용하기 편리합니다.
밸브 바디와 나비 접시
밸브 바디 : 주로 주철, 주철 또는 스테인리스 스틸로 만들어졌으며 플랜지 유형, 웨이퍼 유형 및 기타 연결 방법 (DN50 ~ DN1000).
버터 플라이 플레이트 : 파이프 라인 중앙에 수직으로 설치된 디스크 모양의 구조는 유체 방향과 평행하게 흐름 저항을 줄이기 위해 유체 방향과 평행합니다.
전송 메커니즘
터빈 웜 어셈블리 : 토크 증폭은 웜 메시 터빈을 통해 달성되어 수동 작동력을 감소시킵니다 (특히 DN300 이상의 대형 직경 밸브에 적합);
핸드 휠/핸들 : 회전 각도는 90도, 시계 방향으로 닫히기, 시계 반대 방향 개방, 작동 시간 (DN700 내)으로 제한됩니다.
탄성 씰
밀봉 링은 니트릴 고무 또는 폴리 테트라 플루오로 에틸렌으로 만들어지며, 밸브 본체 또는 나비 플레이트에 내장되어 있으며, 정상 온도 및 저압 매체 (예 : 물, 가스)에 적합한 100c보다 적은 경우;
금속 씰
최대 300C의 온도 저항을 갖는 복합 스테인레스 스틸 및 유연한 흑연 구조는 고온 및 고압 조건 (예 : 증기 및 오일)에 적합합니다.
응용 프로그램의 범위
산업 시나리오 : 석유, 화학 및 전력 시스템에 사용되는 물, 증기, 가스 및 기타 매체를 조절하거나 차단하는 데 사용되며 특히 연기 및 공기 덕트 및 가스 파이프 라인과 같은 고온 및 고압 환경에 적합합니다.
사람들의 생계 영역 : 난방, 물 공급 및 배수와 같은 저압 파이프 라인에서 컷오프 밸브로 사용됩니다.
수동 밸브

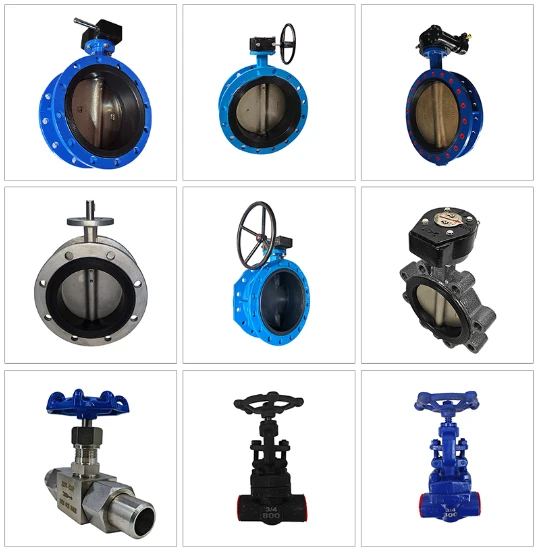

제품 디스플레이
