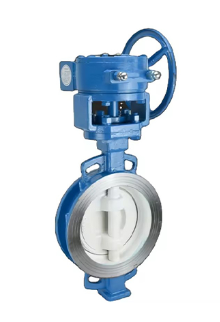

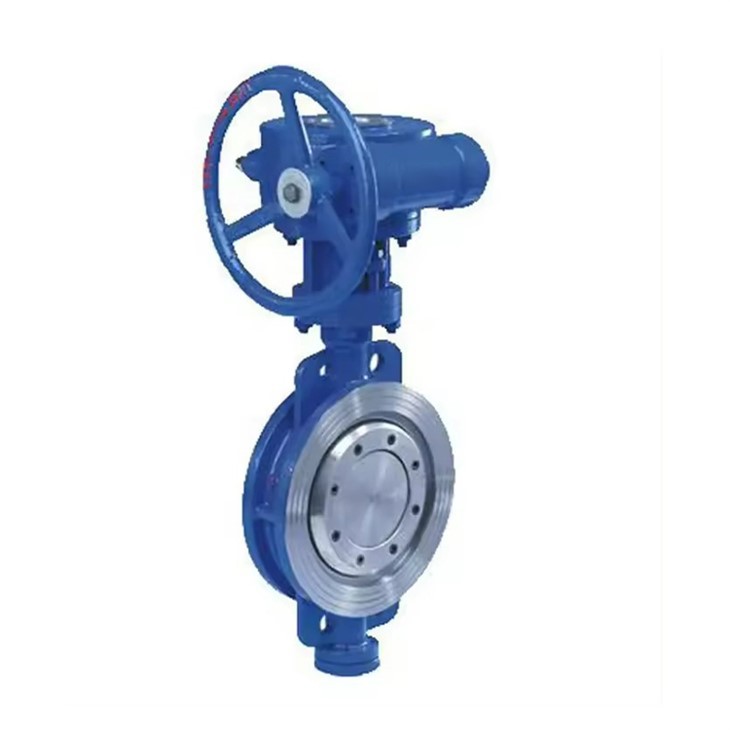

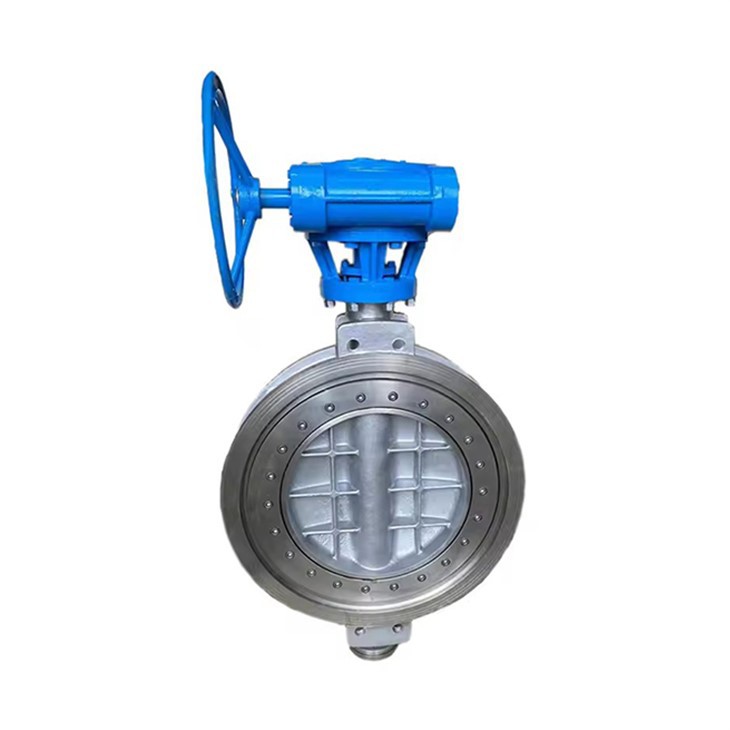

터빈 웨이퍼 wcb 3개의 편심 버터플라이 밸브
구조적 특징 및 용도
메탈 씰 버터플라이 밸브 시리즈 제품은 수명이 길고 에너지 절약형 버터플라이 밸브입니다. 이 제품은 국가 표준 JB/T8527-97(메탈 씰 버터플라이 밸브), GB/T13927-92(범용 밸브 압력 테스트) 표준 및 기타 밸브 관련 표준을 준수합니다. 이 제품은 밸브 본체, 나비 플레이트, 밀봉 링, 변속기 메커니즘 및 기타 주요 구성 요소로 구성됩니다. 그 구조는 3차원 편심 원리를 사용하여 설계되었으며, 탄성 밀봉과 경질 및 연질 다층 밀봉을 양립한 새로운 가공 기술을 통해 버터플라이 밸브는 작동 중 토크 힘을 감소시켜 노동력 절약 및 에너지 절약 기능을 실현합니다. . 이는 내식성, 고온 저항 및 내마모성 측면에서 버터플라이 밸브의 전반적인 신뢰성을 보장합니다. 이 버터플라이 밸브는 식품, 의약, 석유화학 산업, 발전소, 철강 공장, 산업 환경 보호 수처리 및 고층 건물에 사용하기에 적합하며 급수 및 배수 파이프라인의 흐름을 조절하고 유체를 차단하는 최고의 장치입니다.
특징
1. 버터플라이 플레이트 씰링 링은 부드럽고 단단한 적층 금속 시트로 금속 하드 씰링과 탄성 씰링의 이중 장점을 가지고 있습니다. 저온, 고온 조건에 관계없이 우수한 밀봉 성능을 발휘합니다.
2. 3중 편심 구조를 채용하여 밸브 시트와 버터플라이 플레이트의 마찰이 거의 없으며, 닫힐수록 더욱 촘촘한 밀봉 기능을 갖습니다.
3. 밸브 본체의 밀봉 표면은 표면 처리 스테인레스 스틸과 코발트 기반 탄화물로 만들어집니다. 밀봉 표면은 내마모성이 있고 수명이 길다.
4. 독특한 구조, 유연한 작동, 노동 절약, 편리함, 높거나 낮은 중간 압력의 영향을 받지 않음, 안정적인 밀봉 성능 및 긴 서비스 수명.
성능 사양
부품 소개
재질이 두꺼워졌네요
현장 로컬 작동 장치를 갖춘 지능형 온-오프 유형, 다중 신호 출력 및 다중 전압을 사용자 정의할 수 있습니다.
제품 품질이 안정적입니다.
엄격한 품질 검사, 층별 테스트 통과, F등급 절연 모터를 안심하고 구입할 수 있습니다.
제품 조작이 간단하고 쉽습니다.
2차 유지보수가 필요 없으며 어떤 각도에서도 설치 가능
선택적인 제품 전환 시간
5s,10s,15s,30s,60s
작동 원리
버터플라이 밸브는 디스크를 회전 구동시키면서 밸브 스템을 회전시켜 개폐하는 밸브이다. 버터플라이 밸브 본체의 원통형 채널에서 디스크 모양의 버터플라이 플레이트가 축을 중심으로 회전하며 주로 흐름 제어를 위해 디스크를 90도 회전시킵니다. , 디스크가 90도에 도달하면 밸브가 완전히 열린 상태입니다. 동시에 디스크의 각도를 변경하여 매체 흐름을 조정할 수 있습니다. 일반적으로 파이프의 직경 방향으로 설치됩니다. 버터플라이 밸브와 밸브 스템 자체에는 잠금 기능이 없습니다. 유량을 효과적으로 조정하려면 웜기어 감속기가 필요합니다. 웜기어 감속기가 장착된 버터플라이 밸브는 버터플라이 밸브를 자동 잠금할 뿐만 아니라 버터플라이 밸브의 작동 성능을 변경하고 매체 유량을 보다 정확하게 조절합니다. .
버터플라이 밸브의 특징
(1) 구조가 간단하고 외부 치수가 작습니다. 구조가 콤팩트하고 구조 길이가 짧으며 크기가 작고 무게가 가볍기 때문에 대구경에 적합합니다.
(2) 빠르게 열고 닫기 쉽고 조정 성능이 좋으며 나비 플레이트가 90도 회전합니다. 개폐 모두 완료 가능합니다. 버터플라이 플레이트의 회전 각도를 변경하여 유량을 단계적으로 제어할 수 있습니다.
(3) 개폐 토크가 작습니다. 회전축 양측의 버터플라이 플레이트는 기본적으로 매체의 영향을 동일하게 받고, 토크는 반대 방향으로 발생하므로 개폐 작업에 노동력이 덜 듭니다.
(4) 저압 밀봉 성능이 좋습니다. 밀봉 표면 재질은 일반적으로 고무와 플라스틱으로 만들어져 밀봉 성능이 좋습니다. 씰링 링의 재질에 따라 제한되며 버터플라이 밸브의 작동 압력 및 작동 온도 범위는 작습니다. 그러나 하드 실드 버터플라이 밸브의 작동 압력과 작동 온도 범위가 크게 개선되었습니다.
