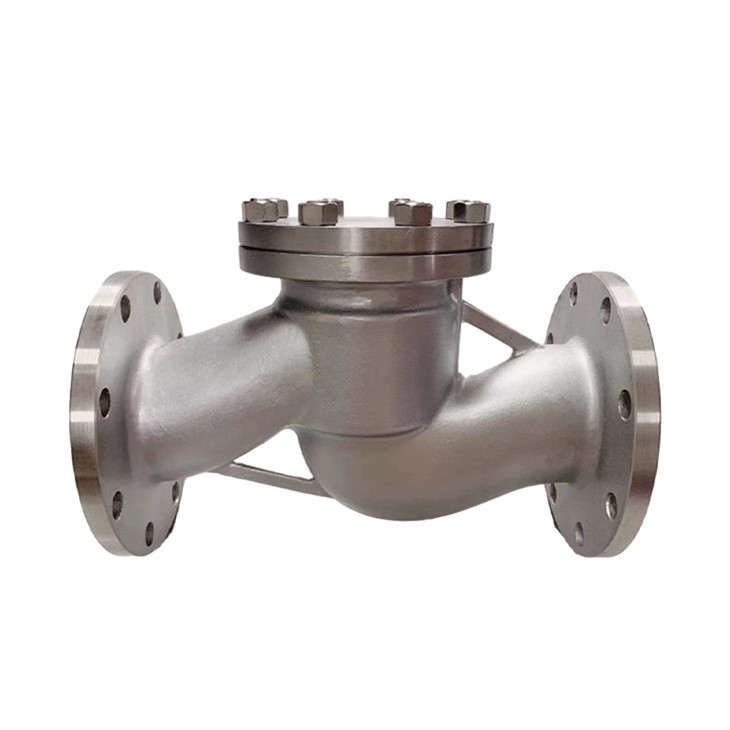

수동 스테인레스 스틸 리프트 체크 밸브
리프트식 체크밸브
개요
체크 밸브는 개폐 부분이 원형 디스크로 되어 있으며 자체 무게와 매체 압력에 의존하여 매체의 역류를 차단하는 밸브를 말합니다. 체크 밸브, 단방향 밸브, 리턴 밸브 또는 차단 밸브라고도 하는 자동 밸브 범주에 속합니다. 밸브 디스크의 이동 모드는 리프팅 유형과 스윙 유형으로 구분됩니다. 리프트 체크 밸브의 구조는 밸브 디스크를 구동하는 밸브 스템이 없다는 점을 제외하면 글로브 밸브의 구조와 유사합니다. 매체는 입구 끝(하단)에서 유입되고 출구 끝(상단)에서 흘러나옵니다. 입구 압력이 밸브 디스크의 무게와 흐름 저항의 합보다 크면 밸브가 열립니다. 반대로 매체가 역류하면 밸브가 닫힙니다. 스윙 체크 밸브에는 축을 중심으로 회전할 수 있는 경사 디스크가 있으며 작동 원리는 리프트 체크 밸브와 유사합니다. 체크 밸브는 물의 역류를 방지하기 위해 양수 장치의 풋 밸브로 자주 사용됩니다. 체크 밸브와 스톱 밸브를 함께 사용하여 안전한 격리를 제공합니다. 단점은 저항이 크고 닫았을 때 밀봉이 좋지 않다는 것입니다.
체크밸브 선정기준
1. 매체의 역류를 방지하기 위해 장비, 장치 및 파이프라인에 체크 밸브를 설치해야 합니다.
2. 체크 밸브는 일반적으로 깨끗한 매체에 적합하며 고체 입자 및 고점도를 포함하는 매체에는 적합하지 않습니다.
3. 일반적으로 수평 리프트 체크 밸브는 공칭 직경이 50mm인 수평 파이프라인에 사용해야 합니다.
4. 직선 리프트 체크 밸브는 수평 파이프라인에만 설치할 수 있습니다.
5. 워터 펌프 입구 파이프라인의 경우 하단 밸브를 사용해야 합니다. 하단 밸브는 일반적으로 펌프 입구의 수직 파이프에만 설치되며 매체는 아래에서 위로 흐릅니다.
6. 리프팅형은 스윙형에 비해 밀봉성이 좋고 유체저항이 크다. 수평형은 수평배관에 설치하고, 수직형은 수직배관에 설치해야 합니다.
7. 스윙체크밸브의 설치위치에는 제한이 없습니다. 수평, 수직 또는 경사 파이프라인에 설치할 수 있습니다. 수직 파이프라인에 설치하는 경우 매체 흐름 방향은 아래에서 위로 이루어져야 합니다.
8. 스윙체크밸브는 소구경 밸브로 제작하지 마십시오. 매우 높은 작동 압력으로 만들 수 있습니다. 공칭 압력은 42MPa에 도달할 수 있으며 공칭 직경도 최대 2000mm 이상으로 매우 클 수 있습니다. 쉘과 씰의 재질에 따라 모든 작동 매체와 작동 온도 범위에 적용할 수 있습니다. 매체는 물, 증기, 가스, 부식성 매체, 오일, 약품 등입니다. 매체의 작동 온도 범위는 -196--800도;
9. 스윙 체크 밸브는 저압 및 대구경에 적합하며 설치 위치가 제한되어 있습니다.

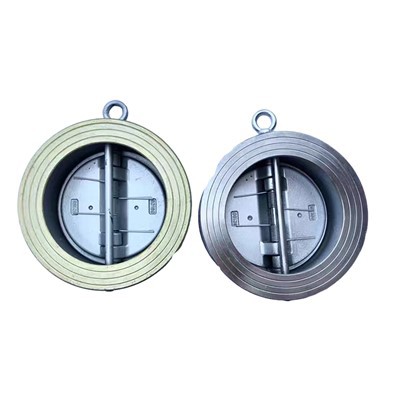

10. 버터플라이 체크 밸브의 설치 위치는 제한되지 않으며 수평 파이프라인이나 수직 또는 경사 파이프라인에 설치할 수 있습니다.
제품 디스플레이
