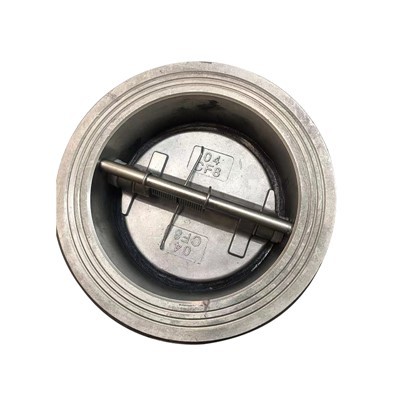

완전히 라이닝된 고무 버터플라이 체크 밸브
장점 소개
다양한 카테고리, 정교한 장인정신, 검사기준에 따른 엄격한 품질관리
생산 라인이 투명하고 그 강도가 신뢰할 수 있습니다.
제조업체에서 직접 배송, 가격 차이를 만드는 중개인이 없음, 높은 비용 성능, 맞춤형 가능
제품 특징
고무 라이닝 체크 밸브는 밸브 본체, 밸브 디스크, 밸브 스템, 스프링 및 기타 부품으로 구성됩니다. 웨이퍼형 연결방식을 채택하여 컴팩트한 구조를 가지고 있습니다. 밸브 디스크는 닫힘 스트로크가 짧고 스프링식이므로 닫힘 속도가 빨라 수격 현상을 줄일 수 있습니다. 이 제품은 작은 크기, 가벼운 무게, 민감한 동작, 안정적인 밀봉 및 쉬운 설치라는 특징을 가지고 있습니다. 수평 또는 수직으로 설치할 수 있으며 물, 약산, 약알칼리, 부식성 매체, 증기, 오일 및 기타 매체에 사용할 수 있습니다. 기존의 H44 플랜지 연결식 스윙 체크 밸브는 부피가 크고 유체 저항이 크며 밸브 닫힘 시 수격 압력이 높고 설치 및 유지 관리가 어렵고 사용 시간이 짧은 단점이 있습니다. 전통적인 플랜지 구조의 체크 밸브에 존재하는 문제점을 고려하여 H76 웨이퍼 더블 디스크 스윙 체크 밸브는 짧은 구조 길이, 작은 크기, 경량, 빠른 밸브 폐쇄, 낮은 수격 압력, 쉬운 설치 및 낮은 유체 저항. , 민감한 작용, 우수한 밀봉 성능, 짧은 밸브 디스크 스트로크, 작은 밸브 폐쇄 충격, 단순하고 컴팩트한 전체 구조 및 긴 서비스 수명의 특성을 가지고 있습니다.
집중하고 고품질을 창조하세요
작동 원리
또한 압력이 시스템 압력보다 높아질 수 있는 보조 시스템에 공급되는 라인에도 사용할 수 있습니다. 체크밸브는 크게 스윙체크밸브(무게중심을 따라 회전하는 것)와 리프트 체크밸브(축을 따라 움직이는 것)로 나눌 수 있습니다.
이 유형의 밸브의 기능은 매체가 한 방향으로만 흐르도록 하고 반대 방향으로의 흐름을 방지하는 것입니다. 일반적으로 이러한 종류의 밸브는 자동으로 작동합니다. 한 방향으로 흐르는 유체의 압력 하에서 밸브 디스크가 열립니다. 유체가 반대 방향으로 흐르면 유체의 압력과 밸브 디스크의 자중이 밸브 시트에 작용하여 흐름을 차단합니다.
스윙 체크 밸브에는 힌지 메커니즘과 경사진 시트 표면에 자유롭게 놓이는 도어형 밸브 디스크가 있습니다. 밸브 디스크가 매번 밸브 시트 표면의 적절한 위치에 도달할 수 있도록 하기 위해 밸브 디스크는 힌지 메커니즘으로 설계되어 밸브 디스크에 충분한 스윙 공간이 있고 밸브 디스크가 밸브와 진정하고 포괄적으로 접촉하도록 합니다. 좌석. 밸브 플랩은 전체가 금속으로 만들어지거나 성능 요구 사항에 따라 금속에 가죽, 고무 또는 합성 덮개로 장식될 수 있습니다. 스윙 체크 밸브가 완전히 열리면 유체 압력이 거의 방해받지 않으므로 밸브를 통한 압력 강하가 상대적으로 작습니다. 리프트 체크 밸브의 밸브 디스크는 밸브 본체의 밸브 시트 밀봉 표면에 있습니다. 밸브 디스크가 자유롭게 상승 및 하강할 수 있다는 점을 제외하면 이 밸브의 나머지 부분은 스톱 밸브와 같습니다. 유체 압력으로 인해 밸브 디스크가 밸브 시트의 밀봉 표면에서 들어 올려집니다. 매체의 역류로 인해 밸브 디스크가 밸브 시트로 떨어지고 흐름이 차단됩니다. 사용 조건에 따라 밸브 디스크는 전체 금속 구조일 수도 있고, 밸브 디스크 프레임에 고무 패드나 고무 링을 삽입할 수도 있습니다. 스톱밸브와 마찬가지로 리프트 체크밸브를 통과하는 유체의 통로도 좁기 때문에 리프트 체크밸브를 통과하는 압력은 스윙체크밸브에 비해 크고 스윙체크밸브의 흐름은 덜 제한된다.
분류
구조에 따라 리프트 체크 밸브, 스윙 체크 밸브, 버터플라이 체크 밸브의 세 가지 유형으로 나눌 수 있습니다.
1. 리프트 체크 밸브는 수직형과 수평형의 두 가지 유형으로 구분됩니다.
2. 스윙 체크 밸브는 단일 디스크 유형, 이중 디스크 유형 및 다중 디스크 유형의 세 가지 유형으로 구분됩니다.
3. 버터플라이 체크 밸브는 직선형입니다.
위의 체크 밸브는 나사 연결, 플랜지 연결, 용접 연결 및 웨이퍼 연결의 네 가지 연결 형태로 나눌 수 있습니다.
재료별 분류
1. 주철 체크 밸브
2. 황동 체크 밸브
3. 스테인레스 스틸 체크 밸브
4. 탄소강 체크 밸브
5. 단조 체크 밸브
