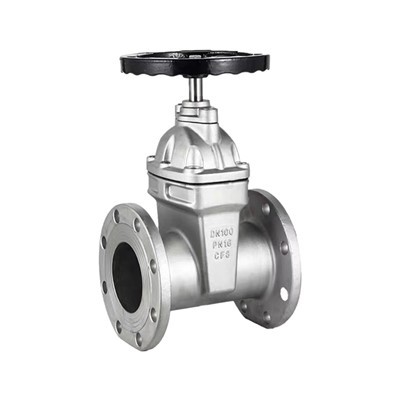

스테인레스 스틸 게이트 밸브
제품개요
소프트 씰 게이트 밸브의 개폐 부분은 게이트 플레이트입니다. 게이트 플레이트의 이동 방향은 유체의 방향과 수직입니다. 게이트 밸브는 완전히 열리고 완전히 닫힐 수만 있으며 조정하거나 조절할 수 없습니다. 게이트에는 두 개의 밀봉 표면이 있습니다. 가장 일반적으로 사용되는 모델 게이트 밸브의 두 밀봉 표면은 쐐기 모양을 형성합니다. 웨지 각도는 밸브 매개변수에 따라 다릅니다. 공칭 직경은 DN50~DN1200이고 작동 온도는 120도 이하입니다. 소프트 씰링 게이트 밸브의 게이트 플레이트는 고무로 일체형으로 라이닝되어 있으며 고무 변형 보상 기능으로 단단히 밀봉되고 누출이 발생하지 않습니다. 이 제품은 광범위한 적용 범위를 가지며 야금, 석탄, 전력, 석유, 화학, 제약, 환경 보호, 수처리 및 기타 산업의 다양한 작업 조건에서 작동 온도가 -20~인 파이프라인에 사용할 수 있습니다. 파이프라인 매체를 차단하거나 연결하는 120도.
제품개요
금속 밀봉 게이트 밸브의 개폐 부분은 게이트 플레이트입니다. 게이트 플레이트의 이동 방향은 유체의 방향과 수직입니다. 게이트 밸브는 완전히 열리고 완전히 닫힐 수만 있고 조정하거나 조절할 수는 없습니다. 게이트에는 두 개의 밀봉 표면이 있습니다. 가장 일반적으로 사용되는 게이트 밸브의 두 밀봉 표면은 쐐기 모양을 형성합니다. 웨지 각도는 밸브 매개변수에 따라 달라지며, 일반적으로 매체 온도가 높지 않은 경우 50도, 2도 52'입니다. 웨지 게이트 밸브의 게이트 플레이트는 견고한 게이트라고 불리는 전체로 만들어질 수 있습니다. 또한 장인 정신을 향상시키고 가공 중 밀봉 표면 각도의 편차를 보상하기 위해 약간의 변형을 일으킬 수 있는 게이트로 만들 수도 있습니다. 이런 종류의 게이트 판을 탄력있는 게이트라고합니다.
응용
일반적인 요구 사항
1. 소프트 씰 게이트 밸브의 사양 및 카테고리는 파이프라인 설계 문서의 요구 사항을 준수해야 합니다.
2. 소프트 씰 게이트 밸브의 모델은 국가 표준 번호 요구 사항에 따라 표시되어야 합니다. 기업 표준인 경우 해당 모델에 대한 설명을 표시해야 합니다.
3. 소프트 씰링 게이트 밸브의 작동 압력은 파이프라인의 작동 압력보다 크거나 같아야 합니다. 가격에 영향을 주지 않고 밸브가 견딜 수 있는 작동 압력은 파이프라인의 실제 작동 압력보다 커야 합니다. 소프트 씰링 게이트 밸브의 어느 쪽이든 닫혀 있을 때 이를 견딜 수 있어야 합니다. 누출 없이 밸브 작동 압력의 1.1배; 밸브가 열려 있을 때 밸브 본체는 밸브 작동 압력의 두 배를 견딜 수 있어야 합니다.
4. 소프트 씰 게이트 밸브 제조 표준은 그 기반이 되는 국가 표준 번호를 표시해야 합니다. 기업 표준인 경우 구매 계약서에 기업 문서를 첨부해야 합니다.
표준 품질
1. 밸브 몸체의 재질은 주로 주철, 주강, 스테인리스강, 316L을 사용하여야 하며, 주철의 등급 및 실제 물리화학적 시험자료를 기재하여야 한다.
2. 밸브 스템 재질은 스테인레스 스틸(2CR13)로 제작되어야 합니다. 대구경 밸브에는 스테인리스강 내장 스템도 있어야 합니다.
3. 너트 재질은 주조 알루미늄 황동 또는 주조 알루미늄 청동이며 경도와 강도는 밸브 스템보다 큽니다.
4. 밸브 스템 부싱 재료의 경도 및 강도는 밸브 스템의 경도 및 강도보다 커서는 안 되며, 물에 담갔을 때 밸브 스템 및 밸브 본체에 전기화학적 부식을 일으키지 않아야 합니다.
씰링 표면의 재질
①소프트 씰 게이트 밸브는 씰링 방법과 재료 요구 사항이 다른 다양한 범주로 제공됩니다.
② 일반 쐐기형 게이트밸브의 경우 동링의 재질, 고정방법 및 연삭방법을 설명하여야 한다.
③연질 밀봉 게이트 밸브 및 밸브 플레이트 고무 라이닝 재료의 물리적, 화학적 및 위생 테스트 데이터;
밸브 샤프트 패킹
① 파이프라인 네트워크의 소프트 씰링 게이트 밸브는 일반적으로 드물게 열리고 닫히기 때문에 패킹은 수년 동안 비활성화되어야 하고 패킹이 노화되지 않으며 씰링 효과가 오랫동안 유지됩니다.
② 밸브패킹은 빈번한 개폐에도 견딜 수 있는 영구적인 밀봉효과를 가져야 한다.
③위의 요구사항을 고려하여 밸브 샤프트 패킹은 평생 또는 10년 이상 교체하지 않도록 노력합니다.
④ 패킹을 교체해야 하는 경우 공압밸브의 설계시 수압 하에서 교체할 수 있는 방안을 고려하여야 한다.
