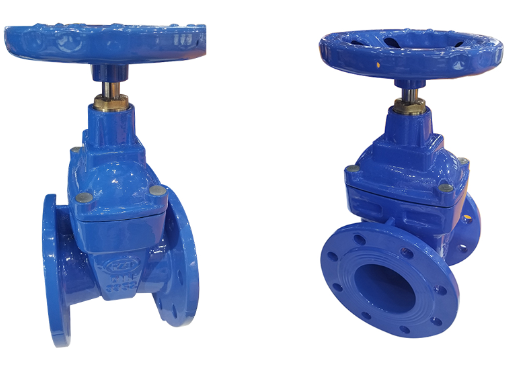

소프트 씰 게이트 밸브

product-512-366

제품개요

소프트 씰 게이트 밸브의 개폐 부분은 게이트 플레이트입니다. 게이트 플레이트의 이동 방향은 유체의 방향과 수직입니다. 게이트 밸브는 완전히 열리고 완전히 닫힐 수만 있으며 조정하거나 조절할 수 없습니다. 게이트에는 두 개의 밀봉 표면이 있습니다. 가장 일반적으로 사용되는 모델 게이트 밸브의 두 밀봉 표면은 쐐기 모양을 형성합니다. 웨지 각도는 밸브 매개변수에 따라 다릅니다. 공칭 직경은 DN50~DN1200이고 작동 온도는 120도 이하입니다. 소프트 씰링 게이트 밸브의 게이트 플레이트는 고무로 일체형으로 라이닝되어 있으며 고무 변형 보상 기능으로 단단히 밀봉되고 누출이 발생하지 않습니다. 이 제품은 광범위한 응용 분야를 가지며 야금, 석탄, 전력, 석유, 화학, 제약, 환경 보호, 수처리 및 기타 산업의 다양한 작업 조건에서 작동 온도가 -20~인 파이프라인에 사용할 수 있습니다. 파이프라인 매체를 차단하거나 연결하는 120도.

product-232-383

product-510-147

product-537-484

응용

product-530-489

product-534-242

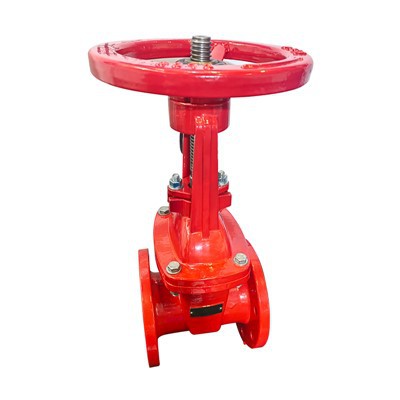

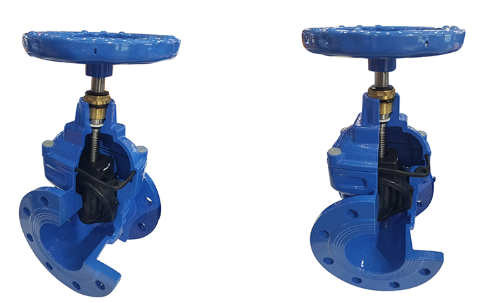

소프트 씰 게이트 밸브는 오픈 스템 소프트 씰 게이트 밸브와 비 상승 스템 소프트 씰 게이트 밸브의 두 가지 유형으로 구분됩니다. 일반적으로 리프팅 로드에는 사다리꼴 나사산이 있습니다. 게이트 플레이트 중앙의 너트와 밸브 몸체의 가이드 홈을 통해 회전 운동이 직선 운동으로 변경됩니다. 즉 작동 토크가 작동 추력으로 변경됩니다. 밸브가 열릴 때 게이트 플레이트의 리프트 높이가 밸브 직경의 1:1배일 때 유체 채널은 완전히 막히지 않지만 작동 중에는 이 위치를 모니터링할 수 없습니다. 실제 사용에서는 밸브 스템의 윗부분을 표시로 사용하는데, 즉 열리지 않는 위치를 완전 열림 위치로 사용합니다. 온도 변화에 따른 Locking 현상을 고려하기 위해 일반적으로 밸브를 상단 위치까지 열었다가 밸브 완전 열림 위치로 1/2-1바퀴 후퇴시킵니다. 따라서 밸브의 완전 개방 위치는 게이트 위치(즉, 스트로크)에 따라 결정됩니다. 이러한 유형의 밸브는 일반적으로 파이프라인에 수평으로 설치되어야 합니다.

표준 품질

1. 밸브 몸체의 재질은 주로 주철, 주강, 스테인레스강, 316L을 사용하여야 하며, 주철의 등급 및 실제 물리화학적 시험자료를 기재하여야 한다.

2. 밸브 스템 재질은 스테인레스 스틸(2CR13)로 제작되어야 합니다. 대구경 밸브에는 스테인리스강 내장 스템도 있어야 합니다.

3. 너트 재질은 주조 알루미늄 황동 또는 주조 알루미늄 청동이며 경도와 강도는 밸브 스템보다 큽니다.

4. 밸브 스템 부싱 재료의 경도 및 강도는 밸브 스템의 경도 및 강도보다 커서는 안 되며, 물에 담갔을 때 밸브 스템 및 밸브 본체에 전기화학적 부식을 일으키지 않아야 합니다.

씰링 표면의 재질

①소프트 씰 게이트 밸브는 씰링 방법과 재료 요구 사항이 다른 다양한 범주로 제공됩니다.

② 일반 쐐기형 게이트밸브의 경우 동링의 재질, 고정방법 및 연삭방법을 설명하여야 한다.

③연질 밀봉 게이트 밸브 및 밸브 플레이트 고무 라이닝 재료의 물리적, 화학적 및 위생 테스트 데이터;

밸브 샤프트 패킹

① 파이프라인 네트워크의 소프트 씰링 게이트 밸브는 일반적으로 드물게 열리고 닫히기 때문에 패킹은 수년 동안 비활성화되어야 하고 패킹이 노화되지 않으며 씰링 효과가 오랫동안 유지됩니다.

② 밸브패킹은 빈번한 개폐에도 견딜 수 있는 영구적인 밀봉효과를 가져야 한다.
