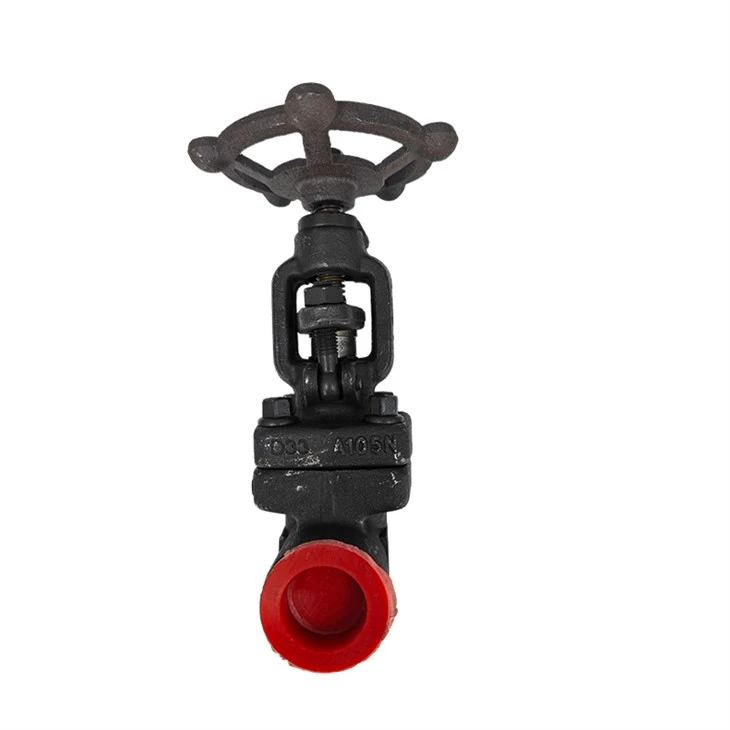

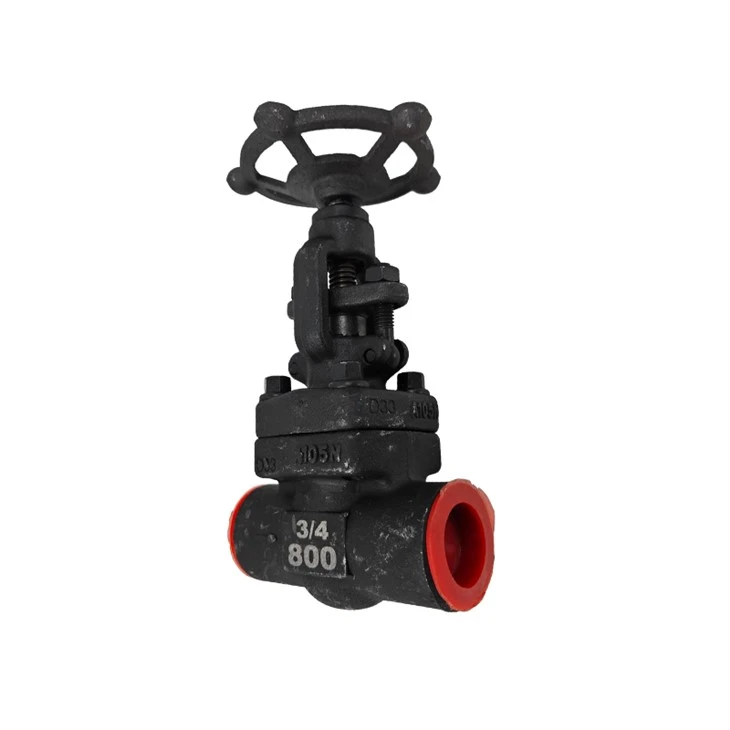

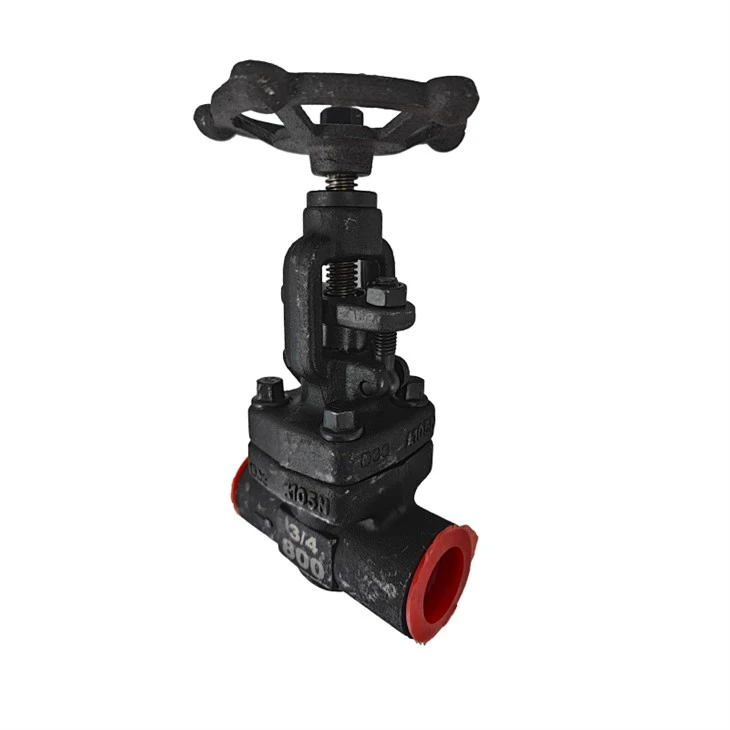

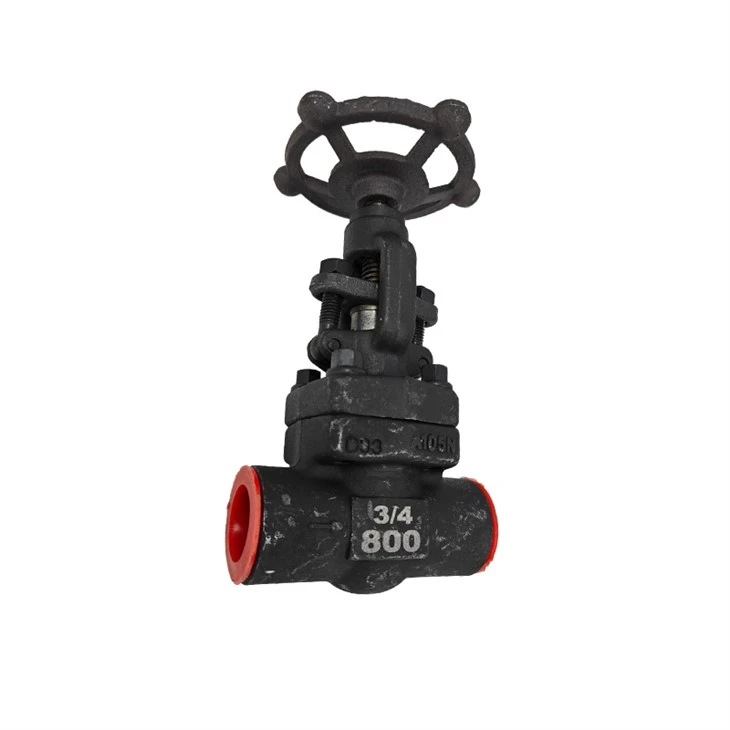

용접된 글로브 밸브
작동 원리
덮개가 있는 파이프가 있다고 가정합니다. 물은 파이프 바닥에서 유입되어 파이프 입구쪽으로 흘러 나갑니다. 출구 파이프의 덮개는 글로브 밸브의 폐쇄 부재와 동일합니다. 파이프 커버를 손으로 위로 들어올리면 물이 흘러나옵니다. 파이프를 덮으면 물의 흐름이 중단되며 이는 글로브 밸브의 작동 원리와 동일합니다. 글로브 밸브는 핸드휠을 회전시켜 밸브 스템을 올리고 낮추고 밸브 디스크를 구동하여 매체의 흐름 방향과 평행하게 선형으로 이동하여 개폐 목적을 달성합니다. 핸드휠이 시계 방향으로 회전하고 작동 매체가 밸브 디스크 아래 채널을 통해 들어갑니다. 이때 가해지는 밀봉력은 밀봉면에 발생하는 필요 비압과 매체의 상승력의 합과 같거나 커야 합니다. 글로브 밸브가 열릴 때 밸브 디스크의 개방 높이가 공칭 직경의 25% ~ 30%일 때 유량이 최대에 도달하여 밸브가 완전히 열린 위치에 도달했음을 나타냅니다. 따라서 글로브 밸브의 완전 개방 위치는 밸브 디스크의 스트로크에 따라 결정되어야 합니다.
메모:
1. 글로브 밸브는 매체가 한 방향으로만 흐르도록 허용하며 설치 중에 방향이 있습니다.
2. 글로브 밸브의 기능은 0 또는 1(통과 또는 차단)입니다. 즉, 글로브 밸브는 완전 개방 및 완전 폐쇄에만 적합하며 조정 및 스로틀링은 권장되지 않습니다.
우리의 장점
개요
글로브 밸브의 개폐 부분은 플러그 모양의 밸브 디스크이며 밀봉 표면에 평면 또는 바다 콘 표면이 있습니다. 밸브 디스크는 밸브 시트의 중심선을 따라 선형으로 움직입니다. 밸브 시트 열림의 변화는 밸브 디스크의 스트로크에 비례하므로 유량 조절에 매우 적합합니다.
원칙
밸브는 밸브가 위치한 파이프라인에서 매체를 차단하고 조절하는 데 중요한 역할을 합니다. 매우 중요한 컷오프 밸브로서 스톱 밸브는 축 방향으로 움직이는 밸브 스템에 토크를 가하여 밀봉됩니다. 밸브 디스크는 압력을 가하여 밸브 디스크 밀봉 표면과 밸브 시트 밀봉 표면을 밀착시켜 밀봉 표면 사이의 틈새를 따라 매체가 누출되는 것을 방지합니다.
미디어
다양한 재료를 사용하여 물, 증기, 기름, 질산, 아세트산, 산화 매체, 요소 등과 같은 다양한 매체에 적용할 수 있습니다.
응용 분야
발전소, 원자력, 석유, 화학 산업, 천연 가스, 시정, 야금, 건설, 하수 배출, 환경 보호, 에너지 절약 및 기타 산업에 널리 사용됩니다.
