공압 러그형 버터플라이 밸브
제품 매개변수

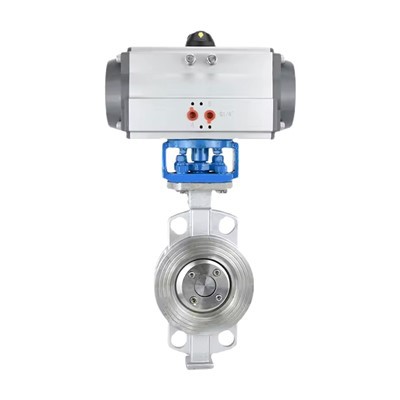

공압식 러그형 버터플라이 밸브는 공압식 액츄에이터와 버터플라이 밸브로 구성됩니다. 공압식 버터플라이 밸브는 스템과 함께 회전하여 활성화되는 원형 버터플라이 플레이트를 사용하는 공압식 밸브입니다. 주로 컷오프 밸브로 사용됩니다. 또한 조정 또는 세그먼트 밸브 기능을 갖도록 설계할 수도 있습니다. 중직경 파이프의 사용이 증가하고 있습니다. 공압 버터플라이 밸브 분류: 스테인레스 스틸 공압 버터플라이 밸브, 금속 씰 공압 버터플라이 밸브, 소프트 씰 공압 버터플라이 밸브, 탄소강 공압 버터플라이 밸브. 공압식 버터플라이 밸브의 주요 장점은 구조가 간단하고 크기가 작으며 무게가 가볍고 비용이 저렴하다는 것입니다. 공압식 버터플라이 밸브의 이러한 특징은 특히 주목할 만합니다. 높은 고도의 어두운 터널에 설치되며 2위치 5방향 솔레노이드 밸브로 제어됩니다. 작동이 쉽고 유동 매체를 조정할 수도 있습니다.
제품 사양
구동 모드: 단동/복동 공압식 액츄에이터
작동 모드: 복동, 스프링 리턴(단동) 가능
공기 공급 압력: 2.5 ~ 8bar
출력 토크: 14~1170Nm
수명: 1,000,000(100만)회
회전 각도: 90도 ±4도
쉘 재질: 알루미늄 합금 압출
적용 가능한 매체: 여과된 건조 압축 공기, 비부식성 매체
주변 온도: 표준 유형: -20 ~ +80도(-4 ~ 176F)
옵션 액세서리: 솔레노이드 밸브, 리미트 스위치, 위치 표시기, 수동 장치
응용 분야: 식품 및 음료, 정유, 담수화, 석유화학, 화학, 제약, 섬유, 펄프 및 제지, 광업, 해양 및 전력 산업
윤활: 표준형의 경우 정상적인 작동 조건에서는 윤활이 필요하지 않습니다. 저온 또는 고온 작동 조건에서는 특수 윤활제를 사용해야 합니다.
AT 시리즈 액추에이터는 컴팩트한 디자인, 긴 수명의 고품질 기어 및 기어 랙을 갖추고 있습니다. 이 제품은 볼 밸브 및 버터플라이 밸브와 같은 90도 회전 밸브에 사용됩니다. 게이트 밸브 등. 당사의 제품 품질은 유사한 제품보다 더 강한 최첨단 생산 및 기술을 채택합니다. AT 시리즈 에어 오퍼레이트 액츄에이터는 컴팩트한 디자인으로 수명이 길고 품질이 높습니다.
1. 작동 매체: 건조하거나 윤활된 공기 또는 비부식성 가스의 최대 입자 직경은 30μm 미만이어야 합니다.
2. 공기 공급 압력: 최소 공급 압력은 3Bar, 최대 공급 압력은 8Bar입니다.
3. 작동 온도: 표준:-20도 ~+80C 저온:-40도 ~+80도 고온:-20도 ~+160 도
4. 이동 조정: O도 및 90도 회전에 대한 조정 범위는 ±5입니다. 5. 용도: 실내 또는 실외
장점
1. 작은 개방 토크, 유연하고 편리하며 노동 절약 및 에너지 절약.
2. 구조는 나비 플레이트를 더욱 단단하게 닫고 밀봉 성능이 안정적이고 누출이 없습니다.
3. 고압 저항, 내식성, 내마모성, 긴 수명 등.
특징
밸브 본체는 자체 주조 공장에서 제작되었습니다. 밸브 플레이트와 밀봉 링은 독특한 구조를 채택하여 구조가 콤팩트하고 부피가 작으며 무게가 가볍고 절단 성능이 좋으며 수명이 길며 유지 관리 및 수리가 쉽습니다. 수돗물, 하수 또는 공기, 가스, 자연의 흐름을 차단하거나 조정하기 위해 화학, 전력, 섬유, 식품, 의약 및 기타 산업 분야뿐만 아니라 도시 엔지니어링, 수처리 플랜트 및 기타 파이프라인에서 널리 사용됩니다. 가스 매체.
제품 치수
