제품 소개

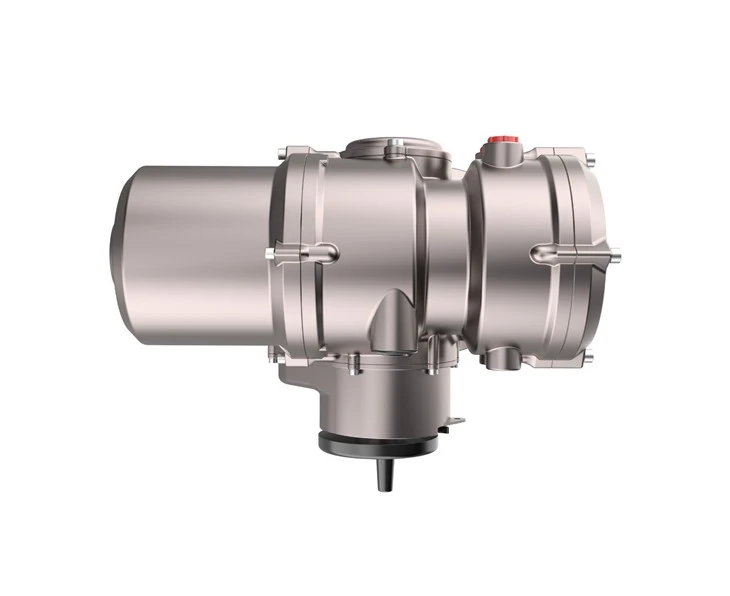

부품 회전 전동 액추에이터 출력 샤프트는 360 미만의 회전 출력을 수행합니다.° (일반 스트로크는 0 ° ~ 90 °). 앵글 스트로크 전동 액추에이터 연결 측에는 직접 연결 유형과 기본 크랭크 연결 유형이 있습니다. 직결 형은 주로 버터 플라이 밸브, 볼 밸브, 콕 밸브와 함께 사용되며,베이스 크랭크 연결형은 주로 구면 레버와 힌지 연결을 통해 에어 밸브와 배플과 함께 사용됩니다.
앵글 스트로크 전동 액추에이터 선택의 주요 기술 매개 변수는 턴 오프 토크 (Nm) 및 출력 샤프트 속도 (rpm) 또는 전체 이동 시간입니다.
FRYQ 다중 회전 액추에이터 기계 인터페이스 (출력 샤프트 및 플랜지)는 국가 표준 GB / T12223 및 국제 표준 ISO 5211을 준수하므로 다양한 제어 대상으로 합리적인 기계 연결을 달성 할 수 있으며 특수 플랜지 연결 모드를 제공 할 수 있습니다. 사용자 요구 사항
IT— 부분 회전 전동 액추에이터 100NM-500NM 유형
◆ 튼튼한 구조, 이중 실링을 사용하여 연결시 효과적으로 방수 및 방진 (IP67 / IP68-2m, 48 시간)이 가능합니다.
◆ 직접 쿼터 턴
◆ 삼상 단상 직류 전원 액추에이터
◆ 상태 및 설정을 표시하는 다국어 텍스트 표시 화면
◆ 표준 기능의 내장 데이터 기록 메커니즘으로
◆ IrDATM 표준과 호환됩니다. 인사이트 PC 소프트웨어를 통해 액추에이터에서 로컬 및 원격 분석을 수행합니다.
◆ 간결하고 제어하기 쉽고 표시 기능
◆ 간단한 토크 및 위치 제어로 신뢰성 향상
◆ 종합 제어 및 표시의 유연성
◆ 방수 및 방폭형 옵션 사양
◆ 직접 토크 출력 범위 50Nm (37 Ibf ft) —500Nm (370 Ibf ft)
IT— 부분 회전 전동 액추에이터 1000NM-2000NM 유형
◆ 튼튼한 구조, 이중 실링을 사용하여 연결시 효과적으로 방수 및 방진 (IP67 / IP68-2m, 48 시간)이 가능합니다.
◆ 직접 쿼터 턴
◆ 삼상 단상 직류 전원 액추에이터
◆ 상태 및 설정을 표시하는 다국어 텍스트 표시 화면
◆ 표준 기능의 내장 데이터 기록 메커니즘으로
◆ IrDATM 표준과 호환됩니다. 인사이트 PC 소프트웨어를 통해 액추에이터에서 로컬 및 원격 분석을 수행합니다.
◆ 간결하고 제어하기 쉽고 표시 기능
◆ 간단한 토크 및 위치 제어로 신뢰성 향상
◆ 종합 제어 및 표시의 유연성
◆ 방수 및 방폭형 옵션 사양
◆ 직접 토크 출력 범위 600Nm (890 Ibf ft) —2000Nm (1476 Ibf ft)
액추에이터 쇼
성능 데이터그것온-오프 유형 액추에이터
모델 | 회귀 속도 (rpm) | 토크 (Nm) | 전압 (V) | 위상 (Ph) | 회수 (Hz) | 전력 (kW) | 정격 전류 (A) | 의무 | 무게 (킬로그램) |
FRYT250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 분) | 23 |
FRYT500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 분) | 23 |
FRYT1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 분) | 37 |
FRYT2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 분) | 37 |
모델 | 회귀 속도 (rpm) | 토크 (Nm) | 전압 (V) | 위상 (Ph) | 회수 (Hz) | 전력 (kW) | 정격 전류 (A) | 의무 | 무게 (킬로그램) |
FRYT250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 분) | 23 |
FRYT500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 분) | 23 |
FRYT1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 분) | 37 |
FRYT2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 분) | 37 |
ITRegulated Type Actuator의 성능 데이터
모델 | 회귀 속도 (rpm) | 토크 (Nm) | 전압 (V) | 위상 (Ph) | 회수 (Hz) | 전력 (kW) | 정격 전류 (A) | 의무 | 무게 (킬로그램) |
FRYT250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 23 |
FRYT500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 23 |
FRYT1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 37 |
FRYT2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 37 |
모델 | 회귀 속도 (rpm) | 토크 (Nm) | 전압 (V) | 위상 (Ph) | 회수 (Hz) | 전력 (kW) | 정격 전류 (A) | 의무 | 무게 (킬로그램) |
FRYT250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 23 |
FRYT500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 23 |
FRYT1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 37 |
FRYT2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 37 |
FRYT 액추에이터 치수 (직접 장착)
모델 | A | B | C | D | E | F | (G) | (H) | (I) |
FRYT1 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
FRYT2 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |
IT 액추에이터 치수 (풋 플레이트 장착)
모델 | A1 | A2 | A3 | A4 | C | D1 | D | E | F | F1 | F2 | H1 | H2 | H3 | H4 | H5 | n-Φd1 | 4-Φd2 |
FRYT1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
FRYT2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-Φ20 | 22 |
ITFlange DimensionDrawing
모델 | D | D1 | N (최대) | d (최대) | T | d1 (균일 분포) | |
FRYT1 | F05 | Φ50 | Φ38 | 20 | Φ25 | 38 | M6 |
F07 | Φ70 | Φ55 | 30 | Φ35 | 38 | M8 | |
F10 | Φ102 | Φ69 | 30 | Φ42 | 38 | M10 | |
FRYT2 | F12 | Φ125 | Φ98 | 50 | Φ65 | 68 | M12 |
F14 | Φ140 | Φ98 | 50 | Φ65 | 68 | M16 | |
기능 설명
FRY 시리즈 지능형 전동 액추에이터 ---- 신뢰성
◆다이캐스팅 정밀 가공 :
◆비 침입 설계 :
◆ 신뢰할 수있는 밸브 위치 이동 측정
◆ 디지털 토크 측정 시스템 :
◆ 지능형 디지털 제한 기술 :
◆ 안정적인 제어 회로 설계 :
◆ 슈퍼 간섭 방지 능력 :
◆ 전기 작동을위한 우선 설계 :
지능형 전동 액추에이터의 FRY 시리즈 ---- 고급 및 지능형
◆ 풍부한 정보 디스플레이 및 인간화 인간-기계 대화 인터페이스 :
◆ 완벽한 지적인 자기 탐지 및 진단 기능;
◆ 안정적이고 포괄적 인 데이터 기록 :
◆ 적외선 원격 제어 통신 기술 :
◆ 구성 가능한 다중 그룹 신호 출력 :
◆ 다양한 동작 모드
◆ 지능형 백업 전원 시스템 :
FRY 시리즈 지능형 전동 액추에이터 ---- 지능형 안전 보호
◆ 이중 씰 및 이중 보호
◆ 자동 위상 시퀀스 수정 :
◆ 즉각적인 역 보호
◆ 밸브 자동 차단 보호
◆ 지능형 제어 보안 보호
밸브 장착 가능
