1/4회전 전동 액추에이터 모델 선택 가이드

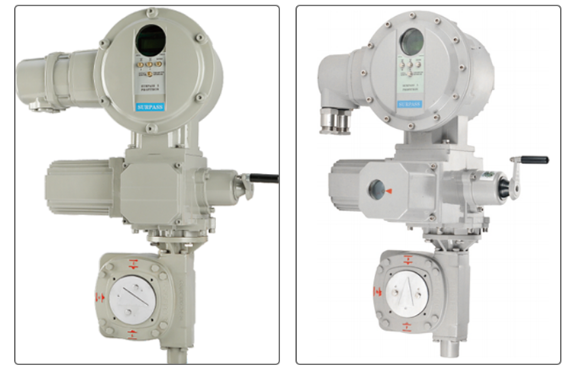

2SA5.. 시리즈 직접 연결 부분 회전 전기 액추에이터
2SA5..·시리즈 직접 연결 부분 회전 전기 액추에이터
GS..· 시리즈 액세서리 장치
부분 회전 액추에이터 출력 토크 =회전식 액추에이터 출력 토크 X 감속기 토크 증폭 계수 f
부분 회전 액추에이터 전체 이동 시간(초/ 90도)=(15x 감속비/ 로터리 액추에이터 출력 샤프트 속도
GS···시리즈 직접 연결 기어 박스 기술 데이터
2SA5..· 시리즈 발 장착 부분 회전 전기 액추에이터
2SA5...시리즈 발 장착 부분 회전 전기 액추에이터 기술 데이터
GF...시리즈 액세서리 디바이스
부분 회전 액추에이터 출력 토크=로터리 액추에이터 출력 토크 X 감속기 토크 증폭 계수 f
부분 회전 액추에이터 전체 이동 시간(초/90도)=(15x 감속비) / 로터리 액추에이터 출력 축 속도
GF..-시리즈 시리즈 Foot-mounted Crank Ttype Gear Box echnical Data
밸브 적용
전기적 연결
경고: 독립 단자 커버를 제거하기 전에 주 전원 공급 장치를 차단하십시오.
(1) 전기 창고에서 볼트 4개를 풀고 정션 박스를 분리합니다. 3-2 사진 참조
(2) 케이블 밀봉 조인트를 나사로 조이고 케이블을 통과시킵니다. 주의: 전원 케이블: 주 회로 배선은 금속 밀봉 파이프 조인트를 사용해야 합니다. 제어 케이블: 전자기 간섭을 방지하기 위해 금속으로 밀봉된 파이프 조인트가 있는 차폐 케이블을 사용해야 합니다. 필드 버스 케이블: 실드는 버스 인터페이스의 회로 기판에 접지될 수 있습니다.
(3) 제어 보드에서 XI 단자를 분리합니다. 릴레이 보드가 있는 경우 X2 단자를 릴레이 보드에서, X3 단자를 드라이버 보드에서 빼십시오. 필요한 경우 스크루드라이버를 사용하여 플러그 보드에서 터미널을 밀거나 당깁니다.
（4）결선도(그림 3-4)에 따라 전원 공급 장치와 제어선을 연결합니다. 보호 접지(PE)가 내부 액추에이터의 접지 지점과 연결되어 있는지 확인하십시오.
(5) 제어 보드에 단자 XI, 재생 보드에 단자 X2, 드라이버 보드에 단자 X3을 설치하십시오.
(6) 정션 박스를 전자 창고에 다시 놓고 케이블 인입구는 현재 수평 하향으로 설치해야 합니다.
(7) 케이블 씰 파이프 조인트를 조이십시오. 중요: 설치 중에 가장 중요한 것은 밀봉된 튜브 케이블 조인트와 밀봉된 링(O형 링)이 필요한 보호 수준을 충족하도록 잘 조립되었는지 확인하는 것입니다. 허용되는 도체 직경에 대한 자세한 내용은 결선도를 참조하십시오.
