다중 회전 전기 액추에이터
개요
ISO5210의 요구 사항에 따르면, 다중 회전 액추에이터는 밸브에서 추력을 견딜 수 있고 밸브로 전송하여 적어도 한 번의 회전을 회전시킬 수 있습니다. 일반적으로 다중 회전 액추에이터는 여러 회전을 완료해야하며 게이트 밸브는 리프팅 스템이 장착되어 있어야합니다. 여러 회전 회전을 수행하기 위해 다중 회전 액추에이터가 필요합니다. 따라서 다중 회전 액추에이터에는 중공 샤프트가 장착되어 게이트 밸브 스템을 구동합니다. 토크를 출력하여 게이트 밸브, 글로브 밸브 및 기타 밸브를 작동합니다. 핸드 휠을 사용한 밸브의 수동 작동은 액추에이터의 표준 기능입니다. 제어 장치는 데이터를 처리하여 개방 및 닫는 방향으로 액추에이터를 작동합니다. 일반적으로 제어 장치는 DCS 운영 체제와의 전기 인터페이스 역할을하며 로컬 제어 기능이 장착되고 액추에이터에 통합됩니다.
전기 액추에이터의 특징
이 시리즈 전기 밸브 액추에이터에는 다음과 같은 기능이 있습니다.
• 작고 강력한 구조, 경량.
• 광범위한 토크 변화.
• 심한 산업 환경에 사용하기 위해 외부 고온 페인트 코팅이있는 내부 및 외부의 단단한 양극화 된 알루미늄 하우징.
• 인클로저는 방수 IP68을 보호하는 방사형 씰 및 O- 링을 사용합니다.
• 단계를 자동으로 식별하고 수정합니다. 자동 위상 고장 보호는 장비 안전을 보호합니다.
• 과부하 상태에서 안전한 작동을 제공하는 신뢰할 수있는 기계식 토크 감지 시스템.
• 큰 크기의 창과 표시기는 거리에서 더 나은 위치 표시를 제공합니다.
• 쉬운 시운전 및 현장 운영을 제공하기위한 로컬 위치 제어 옵션 수.
제품 장점
다양한 요구
지원 파이프 라인 및 자동화 된 밸브의 프로세스 기술 사이트는 전 세계에 있습니다. 현장과 밸브 유형은 전기 액추에이터를 선택하는 데 중요한 요소 일뿐 만 아니라 현장 운영의 기후 환경도 중요합니다. Fry-A 전기 액추에이터는 다양한 극단적 인 환경 조건에서 안전하고 안정적인 서비스를 보장합니다.
우수한 성능
품질 보증
모든 현장 장비가 평생 동안 안정적인 서비스를 제공 할 때만 전체 프로세스 사이트가 효율적이고 경제적이며 안전 할 수 있습니다.
긴 보증 기간
주요 기능
보호 수업
씰 보호는 EN 60529 표준을 준수하며 보호 수준은 IP68로 업그레이드되었습니다. IP68은 최대 96 시간 동안 8 미터 깊이에서 물에 침수 할 수 있음을 의미합니다. 침지 기간 동안 10 개의 작업이 수행 될 수 있습니다.
주변 온도
온 오프 유형
표준 -40도 ~ +80 학위
선택적 -60도 ~ +60 학위
변조 유형
표준 -40도 ~ +60 학위
선택적 -60도 ~ +60 학위
우리는 더 넓은 특별 주변 온도 요구 사항을 충족 할 수 있습니다.
부식 보호
제품의 높은 수준의 부식 보호는 내구성을 결정합니다. 부식 방지 시스템은 화학 전처리를 기반으로하며 각 구성 요소는 두 층으로 분말 코팅됩니다. ISO 12944-2에 따른 부식 분류에 따르면, 우리는 다양한 응용 프로그램 환경에 맞게 다양한 부식 보호 등급을 제공합니다.
폭발성 등급
폭발 방지 장비 설계의 원리는 장비 자체가 폭발성 환경에서 점화의 원인이되지 않으며 폭발성 등급이 Exdeii CT4/T3GB입니다. exd iict4/t3gb
환경
경화 에이전트 층
기능 코팅은 공동 표면의 페인트 접착력을 증가시킵니다.
첫 번째 분말 코팅 층
이 층은 에폭시 기반 분말 코팅입니다. 이 층은 쉘 표면 마감과 코팅 사이의 최상의 접착력을 보장합니다.
두 번째 분말 코팅 층
이 층은 폴리 우레탄 기반 분말 코팅입니다. 이 층은 화학 물질과 풍화로 인한 부식에 대한 주요 장벽입니다.
최적화 된 파우더 크로스 스프레이 경화 방법은 최고의 부식 저항을 만듭니다.
제어 모드
외부 제어 제한 스위치 신호, 토크 스위치 신호, 모터 열 보호 및 밸브 위치와 같은 모든 액추에이터 신호는 추가 처리를 위해 외부 제어 장치로 전송 될 수 있습니다. 제어 로직 아키텍처를 설계 할 때 필요한 보호 메커니즘을 완전히 고려하고 지연 시간을 최소화해야합니다.
모터의 작동을 제어하는 데 사용되는 컨택 터 장치는 외부 제어 장치에 설치되고 케이블을 통해 액추에이터에 연결됩니다.
로컬 제어 작업 인터페이스가 필요한 경우 로컬 제어 작업 인터페이스를 액추에이터 근처에 설치하고 외부 제어 장치와 통합해야합니다.
통합 제어
액추에이터가 켜져 있으면 통합 제어 장치가있는 액추에이터는 로컬 제어의 작동 요소에 의해 작동 될 수 있습니다. 제어 장치는 액추에이터에 완전히 조정됩니다. 액추에이터는 DCS 시스템에 연결하지 않고도 현장에 설정할 수 있습니다. 제어 시스템과 액추에이터간에 작동 명령 및 피드백 신호의 전송 및 교환 만 필요합니다. 모터의 온 오프 컨트롤은 장치에서 즉시 완료됩니다.
Fieldbus
버스 케이블을 사용하면 제어 캐비닛에 많은 공간이 절약 될 수 있으며 기존의 입력 및 출력 신호 라인 연결이 구식이라는 것이 더 분명합니다. 2 코어 케이블의 사용은 시운전 단계를 단순화하고 장거리 필드에서 케이블 비용을 크게 줄입니다.
FieldBus 기술의 또 다른 주요 장점은 예방 유지 보수 및 진단 정보를 제어실로 전송한다는 것입니다. 따라서 FieldBus Technology는 모든 FieldBus 장치를 자산 관리 시스템에 통합하여 현장 장치 사용의 안전 보호 측정을 지원합니다. 지능형 통합 제어 장치가 장착 된 액추에이터는 프로세스 자동화의 다양한 일반적인 표준 유형의 필드 버스 시스템에 적용 할 수 있습니다.
표준 사양
|
보호 등급 |
표준 IP68 |
|
전원 공급 장치 |
3 상 AC380V --- 460V 50/60Hz 단일 상 : AC110V-AC220V DC24V AC24V 50/60Hz |
|
듀티 사이클 |
S4, 25% |
|
단열 등급 |
F |
|
제어 방법 |
로컬 제어/DCS/FCS (FieldBus 제어 시스템) |
|
모터 보호 |
과열/과부하 및 단락/순간 역/전자 브레이크 보호 |
|
토크 보호 |
기계식 토크/전자 토크 보호 |
|
잼 보호 |
빌드 인 과열 보호 |
|
반복성 오류 |
± 1% 이상 또는 동일 |
|
기본 오류 제한 |
1% 이상 또는 동일 |
|
데드 존 설정 |
0.1% -9.9% 조절 가능 |
|
외부 코팅 |
고온 페인트 |
|
주변 온도 |
표준 : -20-+60 학위 선택 사항 : -40-+70 학위 |
|
주변 습도 |
90%RH MAX (비 콜린 싱) |
|
폭발성 등급 |
Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX) |
|
기능 |
LCD 중국어 / 영어 디스플레이 창 및 지역 운영 기능 자체 위상 서열 식별 및 위상 단절 보호 적외선 설정 및 제어 결함 자기 진단 기술 Modbus RTU, Profidbus DP, Hart, FF, Devicene (선택 사항) |
|
신호 |
A : 원격 수동 건조 접촉, 신호 짧은 펄스 (인치) B : 원격 수동 건조 접촉, 신호 긴 맥박 (홀드) C : 활성 DC24V 신호 D : 활성 AC220V 신호 E : 원격 DC4-20MA 신호 |
|
피드백 신호 |
A : 열고, 닫히고, 정지 신호 B : 오류 신호 C : 밸브 위치 신호 (DC4-20MA, DC1-5V, DC0-10V) D : 원격 제어 신호 |
기술 데이터
1 상 AC 모터가있는 온 오프 유형의 다중 전기 액추에이터
|
모델 |
출력 속도 RPM |
토크가 울렸다 nm |
숫자 시작 맥스. 1/h |
밸브 부착물 |
핸드 휠 |
무게 kg |
|||||
|
50Hz |
60Hz |
최소 |
맥스. |
표준 ISO5210 |
옵션 DIN3210 |
Max. Crising Stem mm |
Φ mm |
절감 비율 |
|||
|
FRYA-07.2 |
4 |
4.8 |
10 |
30 |
60 |
F07 F10 |
G0 |
26 34 |
160 |
11:1 |
21 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
28 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
63 |
75 |
30 |
11:1 |
||||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
25 |
4:1 |
||||||||
|
FRYA-07.6 |
4 |
4.8 |
20 |
60 |
60 |
F07 F10 |
G0 |
26 34 |
160 |
11:1 |
21 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
28 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
63 |
75 |
30 |
11:1 |
37 |
|||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
50 |
4:1 |
||||||||
|
프라이어 -10.2 |
4 |
4.8 |
40 |
120 |
60 |
F10 |
G0 |
40 |
200 |
11:1 |
28 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
31 |
||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
40 |
||||||||
|
45 |
54 |
30 |
8:1 |
||||||||
|
63 |
75 |
11:1 |
43 |
||||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
100 |
4:1 |
||||||||
|
FRYA-14.2 |
4 |
4.8 |
100 |
250 |
60 |
F14 |
G1/2 |
58 |
315 |
11:1 |
59 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
30 |
11:1 |
61 |
|||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
63 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
FRYA-14.6 |
4 |
4.8 |
200 |
500 |
60 |
F14 |
G1/2 |
58 |
400 |
11:1 |
63 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
400 |
30 |
11:1 |
|||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
66 |
||||||||
|
22 |
26 |
8:1 |
|||||||||
3 상 AC 모터가있는 온 오프 유형의 다중 전기 액추에이터
|
모델 |
산출 속도 RPM |
토크 범위 nm |
명사 같은 힘 KW |
속도 RPM |
명사 같은 현재의 A |
맥스. 현재의 A |
시작 현재의 A |
과전류 프로트. 장치 설정 |
|
FRYA-07.2 |
4 |
30 |
0.02 |
1400 |
0.4 |
0.3 |
1.1 |
0.3 |
|
5.6 |
0.02 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
||
|
8 |
0.04 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
||
|
11 |
0.04 |
1400 |
0.4 |
0.5 |
1.1 |
0.5 |
||
|
16 |
0.06 |
2800 |
0.6 |
0.6 |
2.0 |
0.6 |
||
|
22 |
0.06 |
2800 |
0.6 |
0.7 |
2.0 |
0.7 |
||
|
32 |
0.10 |
1400 |
1.0 |
1.0 |
2.5 |
1.0 |
||
|
45 |
0.10 |
1400 |
1.0 |
1.1 |
2.5 |
1.1 |
||
|
63 |
0.20 |
2800 |
0.8 |
1.3 |
4.6 |
1.3 |
||
|
90 |
0.20 |
2800 |
0.8 |
1.4 |
4.6 |
1.4 |
||
|
125 |
0.30 |
2800 |
0.9 |
1.6 |
4.6 |
1.6 |
||
|
180 |
25 |
0.30 |
2800 |
0.9 |
1.7 |
4.6 |
1.7 |
|
|
FRYA-07.6 |
4 |
60 |
0.03 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
|
5.6 |
0.03 |
1400 |
0.4 |
0.5 |
1.1 |
0.5 |
||
|
8 |
0.06 |
1400 |
0.6 |
0.7 |
1.7 |
0.7 |
||
|
11 |
0.06 |
1400 |
0.6 |
0.7 |
1.7 |
0.7 |
||
|
16 |
0.12 |
2800 |
0.7 |
0.9 |
3.2 |
0.9 |
||
|
22 |
0.12 |
2800 |
0.7 |
1.1 |
3.2 |
1.1 |
||
|
32 |
0.20 |
1400 |
1.7 |
2.0 |
4.8 |
2.0 |
||
|
45 |
0.20 |
1400 |
1.7 |
2.1 |
4.8 |
2.1 |
||
|
63 |
0.40 |
2800 |
1.7 |
2.4 |
9.5 |
2.4 |
||
|
90 |
0.40 |
2800 |
1.7 |
2.6 |
9.5 |
2.6 |
||
|
125 |
0.50 |
2800 |
1.8 |
3.2 |
9.5 |
3.2 |
||
|
180 |
50 |
0.50 |
2800 |
1.8 |
3.4 |
9.5 |
3.4 |
|
|
프라이어 -10.2 |
4 |
120 |
0.06 |
1400 |
0.5 |
0.6 |
2.1 |
0.6 |
|
5.6 |
0.06 |
1400 |
0.5 |
0.6 |
2.1 |
0.6 |
||
|
8 |
0.12 |
1400 |
1.1 |
1.2 |
3.2 |
1.2 |
||
|
11 |
0.12 |
1400 |
1.1 |
1.3 |
3.2 |
1.3 |
||
|
16 |
0.25 |
2800 |
1.4 |
1.6 |
4.7 |
1.6 |
||
|
22 |
0.25 |
2800 |
1.4 |
1.9 |
4.7 |
1.9 |
||
|
32 |
0.40 |
1400 |
2.6 |
2.7 |
8.9 |
2.7 |
||
|
45 |
0.40 |
1400 |
2.6 |
3.2 |
8.9 |
3.2 |
||
|
63 |
0.70 |
2800 |
3.2 |
3.8 |
17 |
3.8 |
||
|
90 |
0.70 |
2800 |
3.2 |
4.2 |
17 |
4.2 |
||
|
125 |
1.00 |
2800 |
3.7 |
5.5 |
17 |
5.5 |
||
|
180 |
100 |
1.00 |
2800 |
3.7 |
5.8 |
17 |
5.8 |
|
|
FRYA-14.2 |
4 |
250 |
0.12 |
1400 |
0.5 |
0.8 |
2.9 |
0.8 |
|
5.6 |
0.12 |
1400 |
0.5 |
1.1 |
2.9 |
1.1 |
||
|
8 |
0.25 |
1400 |
1.1 |
1.7 |
5.5 |
1.7 |
||
|
11 |
0.25 |
1400 |
1.1 |
1.8 |
5.5 |
1.8 |
||
|
16 |
0.45 |
2800 |
1.6 |
3.2 |
9.5 |
3.2 |
||
|
22 |
0.45 |
2800 |
1.6 |
3.7 |
9.5 |
3.7 |
||
|
32 |
0.75 |
1400 |
2.6 |
4.2 |
17 |
4.2 |
||
|
45 |
0.75 |
1400 |
2.6 |
5.3 |
17 |
5.3 |
||
|
63 |
1.40 |
2800 |
4.9 |
7.4 |
40 |
7.4 |
||
|
90 |
1.40 |
2800 |
4.9 |
9.5 |
40 |
9.5 |
||
|
125 |
1.80 |
2800 |
5.6 |
12 |
50 |
12 |
||
|
180 |
200 |
1.80 |
2800 |
5.6 |
12 |
50 |
12 |
|
|
FRYA-14.6 |
4 |
500 |
0.20 |
1400 |
0.9 |
0.9 |
5.5 |
0.9 |
|
5.6 |
0.20 |
1400 |
0.9 |
1.1 |
5.5 |
1.1 |
||
|
8 |
0.40 |
1400 |
1.8 |
3.2 |
9.8 |
3.2 |
||
|
11 |
0.40 |
1400 |
1.8 |
3.7 |
9.8 |
3.7 |
||
|
16 |
0.80 |
2800 |
3.8 |
5.3 |
19 |
5.3 |
||
|
22 |
0.80 |
2800 |
3.8 |
5.8 |
19 |
5.8 |
||
|
32 |
1.60 |
1400 |
5.6 |
7.9 |
40 |
7.9 |
||
|
45 |
1.60 |
1400 |
5.6 |
9.5 |
40 |
9.5 |
||
|
63 |
3.00 |
2800 |
9.5 |
14 |
61 |
14 |
||
|
90 |
3.00 |
2800 |
9.5 |
17 |
61 |
17 |
||
|
125 |
3.30 |
2800 |
10 |
22 |
61 |
19 |
||
|
180 |
400 |
3.30 |
2800 |
10 |
23 |
61 |
19 |
|
|
FRYA-16.2 |
4 |
1000 |
0.40 |
1400 |
1.5 |
2.8 |
11 |
2.8 |
|
5.6 |
0.40 |
1400 |
1.5 |
3.1 |
11 |
3.1 |
||
|
8 |
0.80 |
1400 |
2.9 |
5.3 |
23 |
5.3 |
||
|
11 |
0.80 |
1400 |
2.9 |
5.8 |
23 |
5.8 |
||
|
16 |
1.50 |
2800 |
5.9 |
9.5 |
42 |
9.5 |
||
|
22 |
1.50 |
2800 |
5.9 |
11 |
42 |
11 |
||
|
32 |
3.00 |
1400 |
8.9 |
14 |
63 |
14 |
||
|
45 |
3.00 |
1400 |
8.9 |
17 |
63 |
17 |
||
|
63 |
5.00 |
2800 |
12 |
26 |
120 |
26 |
||
|
90 |
5.00 |
2800 |
12 |
32 |
120 |
26 |
||
|
125 |
6.00 |
2800 |
13 |
37 |
120 |
26 |
||
|
180 |
800 |
6.00 |
2800 |
13 |
47 |
120 |
26 |

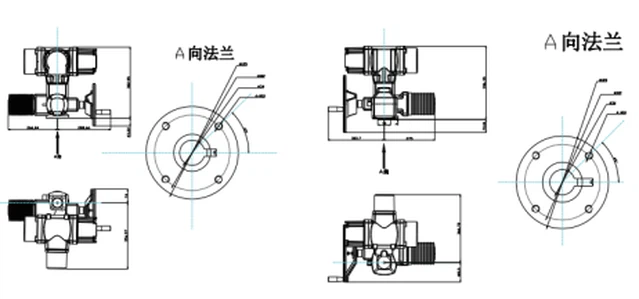

치수

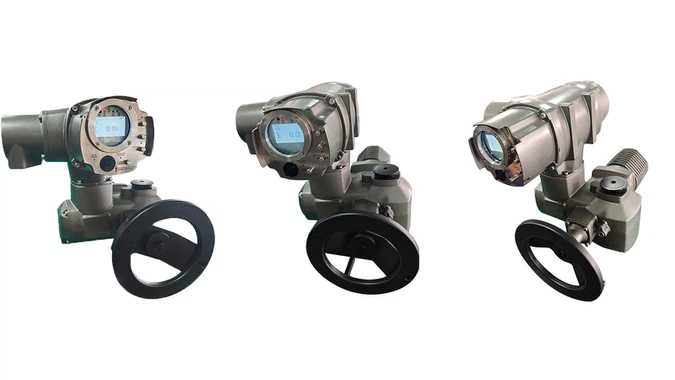

제품 디스플레이

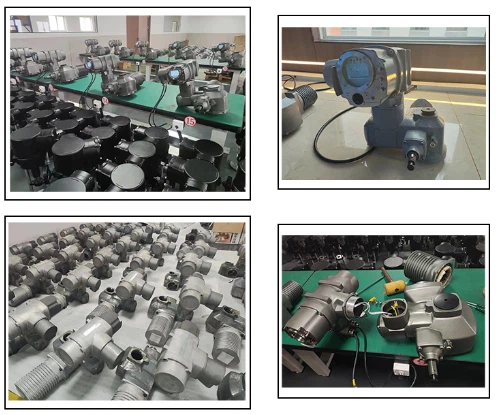

제품 실제 샷
회사 소개
2014 년에 설립 된 Freya는 주로 밸브, 액추에이터, 전기 밸브 액츄에이터, 전기 밸브 및 기타 유체 제어 제품 및 서비스를 처리합니다. 공정 산업 분야에 중점을두고 있으며 오랫동안 전기, 철강, 건축 자재 및 수처리와 같은 공정 산업에 전문 유체 제어 솔루션을 제공하기 위해 노력해 왔습니다. 실제 근무 조건에 따르면 필요한 현장 측량 및 기술 공개를 통해 고객에게 안전하고 경제적이며 환경 친화적 인 선택 및 설계를 제공하고 계약 요구 사항에 따라 설치 및 시운전을 엄격하게 공급하고 안내하며 표준을 충족 할 때 사용하기 위해 양도합니다. 이 회사는 항상 혁신 기능을 향상시키는 데 중점을 두었으며 R & D 투자를 늘리고 기술을 도입함으로써 일련의 혁신적인 결과를 얻었습니다. 지난 몇 년 동안이 회사는 비 침습적 외관 특허 및 유틸리티 모델 특허 인증서를 성공적으로 신청했습니다. 이러한 혁신적인 성과는 회사의 핵심 경쟁력을 향상 시켰습니다.

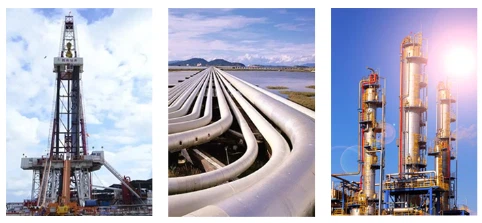

응용 프로그램
