DZW 멀티 턴 전기 밸브 액추에이터
DZW Series Electric Valve 액추에이터는 원래 성숙한 제품을 기반으로 회사가 독립적으로 개발 한 새로운 세대의 제품으로 구조를 개선하고 완성하며 보호 성능 및 주요 구성 요소를 최적화합니다. 소형 구조, 작은 크기, 아름다운 외관, 안정적이고 안정적인 성능의 장점이 있습니다. 우수한 보호 수준은 폭발 방지 적분 온 오프 유형, 적분 조절 유형과 같은 다양한 설계의 요구를 충족시킬 수 있습니다.
DZW 시리즈 제품은 밸브의 개방 및 닫기를 제어하는 데 사용됩니다. 게이트 밸브, 글로브 밸브, 차단 밸브, 다이어프램 밸브 및 파생 상품은 볼 밸브, 나비 밸브 및 댐퍼 등에 사용될 수 있습니다. 제어 명령에 따라 정확하게 작용할 수 있으며 밸브의 원격 제어, 중앙 제어 및 자동 제어에 필수적인 구동 장치입니다.
전기 액추에이터의 특징
이 시리즈 전기 밸브 액추에이터에는 다음과 같은 기능이 있습니다.
• 작고 강력한 구조, 경량.
• 광범위한 토크 변화 (다중 회전 : 100-3500Nm).
• 심한 산업 환경에 사용하기 위해 외부 고온 페인트 코팅이있는 내부 및 외부의 단단한 양극화 된 알루미늄 하우징.
• 인클로저는 방수 IP67 및 선택적 방수 LP68을 보호하는 방사형 씰 및 O- 링을 사용합니다.
• LSO5211 표준.
• 단계를 자동으로 식별하고 수정합니다. 자동 위상 고장 보호는 장비 안전을 보호합니다.
• 과부하 상태에서 안전한 작동을 제공하는 신뢰할 수있는 기계식 토크 감지 시스템.
• 큰 크기의 창과 표시기는 거리에서 더 나은 위치 표시를 제공합니다.
• 쉬운 시운전 및 현장 운영을 제공하기위한 로컬 위치 제어 옵션 수.
기술 매개 변수
기존 전원 공급 장치 : 380V/220VAC
제어 신호 : 4 ~ 20MA 아날로그 입력, PLC 리모컨과 호환됩니다.
온도 범위 : -40c +80 C (특수 모델 지원 -40c +540 c)
보호 등급 : IP67
공칭 압력 : PN2.5-300 (고압 유형 지원 압력 자체 조건 씰 지원)
적용 가능한 직경 : DN15-1800mm (다양한 산업 파이프 라인에 적합)
액추에이터 유형 : DZW 지능형 전기 액추에이터
개방 및 마감 시간 : 기존 모델 개방 및 마감주기는 10 분 이상 또는 동일합니다 (특수 모델의 경우 30 분 이상 또는 동일)
적용 가능한 매체 : 물, 증기, 오일, 강한 산화 배지 (예 : 질산), 요소, 부식성 화학 유체와 같은 먼지 함유 가스 (해당 재료의 밸브 바디를 선택해야 함)
디스플레이 모듈 : LCD 전체 중국 인터페이스, 비 침습적 디버깅 및 적외선 원격 제어 지원
보호 기능 : 위상 손실 보호, 자동 위상 시퀀스 보정, 과부하 차단
손전등 듀얼 사용 : 비상시 핸드 휠을 수동 작업으로 전환 할 수 있습니다.
원격 인터페이스 : 표준 RS485/MODBUS 프로토콜 (일부 모델 지원)
제품 구조
1. 터미널 박스
독립적 인 밀봉 된 터미널 박스는 현장 배선을 수행 할 때 전기 액추에이터의 전기 부분의 밀봉 무결성을 보장하고 제품 폭발 방지 요구 사항을 충족합니다.
2. 밀봉 된 구조
액추에이터는 액추에이터가 완전히 방수되고 먼지 방해가되도록 이중 밀봉 설계 구조를 채택합니다. 표준 제품 보호 등급은 IP67이고 최고 등급은 IP68에 도달 할 수 있습니다.
3. 전력 전송
액추에이터의 전력 전송은 청동 합금 벌레 기어와 합금 강철 웜으로 구성된 정밀 감소 메커니즘을 사용합니다. 웜 기어와 벌레는 그리스에서 별도로 실행되며, 최대 주변 온도에 적합한 서비스 수명이 다르고 최대화됩니다.
4. 출력 인터페이스
액추에이터 플랜지는 ISO5210/5211 (GB12222/12223) 표준을 준수하며 JB2920 표준을 준수하는 플랜지 인터페이스를 제공하며 고객 요구 사항에 따라 특별히 사용자 정의 할 수 있습니다.
5. 껍질 방지
액추에이터의 외부 표면에는 터프 페인트 필름과 강한 접착력이있는 특수 알루미늄 합금 페인트로 페인트됩니다. 강한 UV 저항, 부식성 및 높은 충만 함을 가지므로 코팅의 서비스 수명 및 자체 청소 특성을 포괄적으로 향상시킬 수 있으며 다양한 가혹한 생산 환경에 적합합니다.
6. 모터
모터는 낮은 관성 및 고 토크 모터를 채택하여 모터가 시작된 후 피크 토크에 빠르게 도달 할 수 있으며, 흥분하지 않을 때는 과도한 운동이 거의 없습니다. 모터에는 정확한 온도 센서가 있으며, 모터의 과열로 인한 손상을 피하기 위해 제어 시스템을 통해 온도 한계가 설정됩니다.

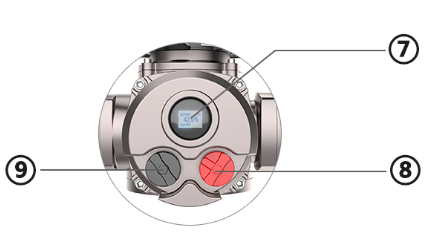

7. LCD 인터페이스
LCD 인터페이스는 텍스트 정보, 그래픽 요소 및 액추에이터 특성을 표시 할 수 있습니다.
8. 제어 모드 선택
로컬 작동 장치에 설치된 선택적 스위치 "원격"-"정지"-"로컬"는 원격 작동 (원격 제어) 또는 로컬 작동 (로컬 제어) 또는 정지 모드 . 9. 로컬 전기 작동 "Open Open"-"닫기"를 사용하여 로컬 작동 장치에 사용될 수 있습니다.
표준 사양
|
보호 등급 |
표준 IP67 |
|
전원 공급 장치 |
3 상 AC380V --- 460V 50/60Hz 단일 상 : AC110V-AC220V DC24V AC24V 50/60Hz |
|
듀티 사이클 (온 오프) |
S2-15 분 |
|
듀티 사이클 (조절) |
S4, 25% |
|
단열 등급 |
F |
|
제어 방법 |
로컬 제어/DCS/FCS (FieldBus 제어 시스템) |
|
모터 보호 |
과열/과부하 및 단락/순간 역/전자 브레이크 보호 |
|
토크 보호 |
기계식 토크/전자 토크 보호 |
|
잼 보호 |
빌드 인 과열 보호 |
|
반복성 오류 |
± 1% 이상 또는 동일 |
|
기본 오류 제한 |
1% 이상 또는 동일 |
|
데드 존 설정 |
0.1% -9.9% 조절 가능 |
|
외부 코팅 |
고온 페인트 |
|
주변 온도 |
표준 : -20-+60 학위 선택 사항 : -40-+70 학위 |
|
주변 습도 |
90%RH MAX (비 콜린 싱) |
|
폭발성 등급 |
Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX) |
|
기능 |
LCD 중국어 / 영어 디스플레이 창 및 지역 운영 기능 자체 위상 서열 식별 및 위상 단절 보호 적외선 설정 및 제어 결함 자기 진단 기술 Modbus RTU, Profidbus DP, Hart, FF, Devicene (선택 사항) |
|
신호 |
A : 원격 수동 건조 접촉, 신호 짧은 펄스 (인치) B : 원격 수동 건조 접촉, 신호 긴 맥박 (홀드) C : 활성 DC24V 신호 D : 활성 AC220V 신호 E : 원격 DC4-20MA 신호 |
|
피드백 신호 |
A : 열고, 닫히고, 정지 신호 B : 오류 신호 C : 밸브 위치 신호 (DC4-20MA, DC1-5V, DC0-10V) D : 원격 제어 신호 |
전기 및 제어
제어 방법
로컬 제어 : 버튼 오퍼레이션, 적외선 세터 작동
DCS
원격 스위칭 제어 : 수동 건조 접촉, DC24V
원격 아날로그 컨트롤 : DC4-20MA
ESD 제어
간헐적 인 작동 제어
2 와이어 제어
FCS (Fieldbus Control System)
출력 신호
온 오프 유형
6 세트의 고정 접점 신호 출력, 선택적 정의 접점
특수 사용자 정의 : 확장 가능한 4 점 접촉 신호 출력
버스 유형
변조 유형
6 세트의 고정 접점 신호 출력, 선택적 정의 접점
아날로그 피드백 : DC 4-20MA
버스 제어 기능 :
통신 모듈은 다른 통신 미디어 및 다양한 통신 프로토콜 시스템의 요구를 충족시키기 위해 메인 보드에 결합 된 독립적 인 구조를 채택합니다. 현재 지원되는 통신 프로토콜에는 MODBUS RTU, PROFIBUS-DP V0/DP V1, HART, FF, DEVICENE (선택 사항)이 포함됩니다.
적외선 원격 제어 기능 :
액추에이터는 고급 적외선 원격 제어 기술을 사용하여 액추에이터 커버를 열지 않고 밀봉 된 대화 창을 통해 인간-기계 대화를 가능하게합니다. 위험한 상황에서도 본질적으로 안전한 원격 제어는 액추에이터의 매개 변수 설정 및 원격 작동을 안전하게 수행 할 수 있습니다.
정확한 토크 측정 및 보호
액추에이터 과부하 보호 및 밸브 토크 변경의 실시간 모니터링을 보장하기 위해 전문적으로 설계된 토크 측정 시스템 :
(표준 구성)기계적 토크 측정 : 전통적인 기계적 토크 트리거 메커니즘은 성숙도, 안정성 및 신뢰성의 장점을 가지고 있습니다. 우리는 원래 토크를 기반으로 최적화하고 업그레이드하여 토크 장치를보다 민감하고 서비스 수명을 크게 향상 시켰습니다.
(선택 과목)전자 토크 측정 : 모터의 실시간 전류, 전압 및 자기 플럭스를 감지하고 포괄적 인 계산을 위해 마이크로 컨트롤러와 협력하면 정확한 출력 토크가 얻어지고 연속 측정이 달성됩니다. 이 시스템은 기계식 마모를 고려할 필요가 없으므로 시스템의 신뢰성을 향상시킵니다.
모터 측정 및 보호
과열 : 모터 온도가 설정된 과열 방지 값을 초과하면 모터가 작동하지 않고 모터 과열 경보 메시지가 표시됩니다. 과부하 및 단락 : 회로는 ADI의 정밀 전압 변환 칩으로 설계되어 광범위한 전류 변화의 정확한 측정을 충족합니다. 과부하 방지 특성 및 단락 보호는 관련 표준을 충족합니다.
순간 반대 방향 보호 : 즉각적인 역 지연 제어 기술을 사용하여 액추에이터가 작동 중에 리버스 작동 신호를 받으면 제어 시스템이 먼저 종료 된 다음 지연 후 역 동작을 수행하여 기계적 전송 부품의 손상을 방지합니다.
전자 브레이크 : 변조 전기 액추에이터는 밸브가 데드 존 설정과 전자 브레이크를 통해 세트 밸브 위치에서 정지되도록합니다.
연결 플레이트
감아 올리기
기술 데이터
|
모델 |
토크 |
회전 속도 (RPM) |
모터 파워 (KW) |
정격 전류 (a) |
수동 비율 |
최대 줄기 지름 (mm) |
무게 (kg) |
|
FRYZ10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
FRYZ15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
FRYZ20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
FRYZ30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
FRYZ45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
FRYZ60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
FRYZ90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
FRYZ120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
FRYZ180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
FRYZ250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
FRYZ350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
치수
Fryz 다중 전기 전기 액추에이터
|
모델 |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
FRYZ10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
FRYZ20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
모델 |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
FRYZ45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
FRYZ90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
FRYZ180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
FRYZ350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
연결 치수
Fryz 다중 전기 전기 액추에이터
토크 유형
|
모델 |
플랜지 코드 |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
FRYZ5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
FRYZ20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
FRYZ45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
FRYZ90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
FRYZ180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
FRYZ350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
추력 유형
|
모델 |
플랜지 코드 |
D |
D1 |
D2 |
D1 Max. |
n-d |
L |
f |
|
FRYZ5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
FRYZ20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
FRYZ45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
FRYZ90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
FRYZ180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
FRYZ350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |

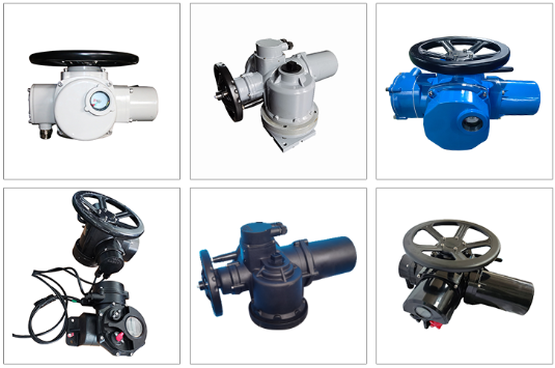

DZW 전기 액추에이터
DZW 전기 밸브
현장 응용 프로그램
