소프트 씰 게이트 밸브
개요
다양한 종류의 밸브 중에서 게이트 밸브가 가장 널리 사용됩니다. 게이트 밸브는 폐쇄 부재(게이트 플레이트)가 채널 축의 수직 방향을 따라 움직이는 밸브를 말합니다. 그것은 주로 파이프라인의 매체를 차단하는 데 사용됩니다. 즉, 완전히 열리거나 완전히 닫혀 사용됩니다. 일반적으로 게이트 밸브는 흐름을 조절하는 데 사용할 수 없습니다. 저온, 저압은 물론 고온, 고압에도 적용이 가능하며, 밸브의 재질에 따라 다양한 매체에 사용이 가능합니다. 그러나 중간 밸브는 일반적으로 진흙과 같은 매체를 운반하는 파이프라인에는 사용되지 않습니다. 게이트 밸브에는 다음과 같은 장점이 있습니다.
① 유체저항이 작다.
②개폐에 필요한 토크가 작습니다.
③ 매체가 양방향으로 흐르는 링 네트워크 파이프라인에 사용할 수 있습니다. 이는 매체의 흐름 방향이 제한되지 않음을 의미합니다. ④완전히 열렸을 때 밀봉 표면은 스톱 밸브보다 작동 매체에 의해 덜 침식됩니다.
⑤ 차체구조가 비교적 단순하고 제조공정이 좋다.
⑥구조 길이가 상대적으로 짧습니다. 게이트 밸브는 많은 장점을 가지고 있기 때문에 다양한 응용 분야에 사용됩니다. 일반적으로 게이트 밸브는 직경이 DN50 이상인 파이프라인의 매체를 차단하는 장치로 사용됩니다. 일부 소구경 파이프라인(예: DN15~DN40)에서도 일부 게이트 밸브가 여전히 유지됩니다. 게이트 밸브에는 주로 다음과 같은 몇 가지 단점이 있습니다.
①전체 크기와 개구부 높이가 크고 필요한 설치 공간도 넓습니다.
② 개폐 과정에서 씰링 표면 사이에 상대적인 마찰이 발생하여 마모가 더 심해지고 고온에서는 긁힘도 발생합니다.
③ 일반적으로 게이트 밸브에는 두 개의 씰링 쌍이 있어 가공, 연삭 및 유지 관리가 더 어려워집니다.
④개폐시간이 길다. 게이트 밸브에는 다양한 구조 유형이 있습니다. 주요 차이점은 사용되는 밀봉 요소의 구조적 유형입니다. 씰링 요소의 구조에 따라 게이트 밸브는 종종 여러 가지 유형으로 나뉘며 가장 일반적인 형태는 평행 게이트 밸브와 쐐기 게이트 밸브입니다. 밸브 스템의 구조에 따라 리프팅 스템(상승 스템)과 회전 스템(비 상승 스템) 게이트 밸브로 나눌 수도 있습니다.
제품 구성
오랫동안 시중에서 사용하는 일반 게이트 밸브는 누수 현상이 자주 발생하고 녹이 발생하기 쉽습니다. 우리 회사는 소프트 씰링 게이트 밸브를 생산하기 위해 외국 기술을 도입합니다. 씰링 불량, 탄성 피로, 쉽게 부식되는 등 일반 게이트 밸브의 단점을 극복합니다. 소프트 씰 게이트 밸브는 기존 게이트 밸브의 대체 제품입니다. 탄성 게이트 플레이트를 사용하여 약간의 변형을 보상하여 우수한 밀봉 효과를 얻습니다. 밸브는 광 스위칭, 안정적인 밀봉, 우수한 탄성 메모리 및 긴 서비스 수명과 같은 중요한 이점을 가지고 있습니다. 널리 사용될 수 있습니다. 수돗물, 하수, 건축, 식품, 전기, 의약, 야금, 섬유 및 에너지 시스템과 같은 유체 파이프 라인에서 조절 및 차단 주입 장치로 사용됩니다.

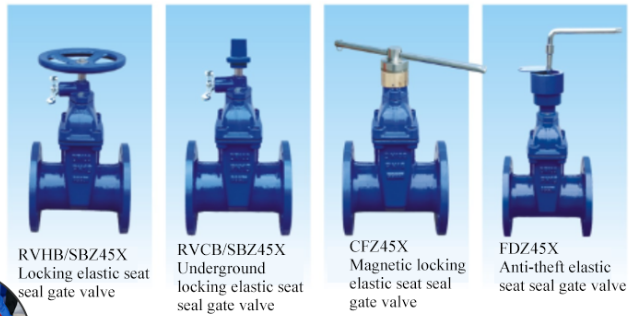

탄성 시트 씰 게이트 밸브 잠금
화재 예방을 위한 특수 탄성 시트 씰 게이트 밸브

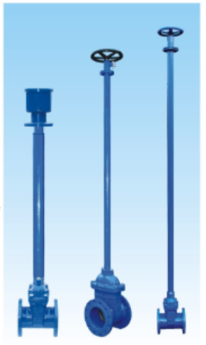

텔레스코픽 로드 탄성 시트 씰 게이트 밸브

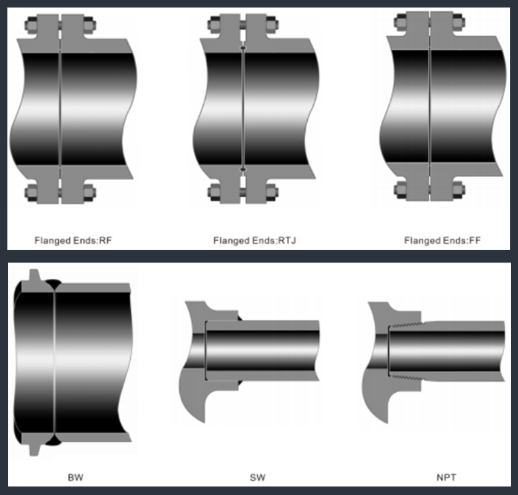

커넥터 형태
연결 끝 형태: 볼록면 플랜지, 전체 평면 플랜지, 링 연결 플랜지, 맞대기 용접 끝 연결, 나사산 연결, 소켓 용접 연결 및 결합 연결 등이 있으며 고객 요구 사항에 따라 맞춤 설정할 수도 있습니다. 용접 끝부분은 ASME B16.25에 따라 제조되며 사용자는 파이프의 벽 두께를 제공해야 합니다.

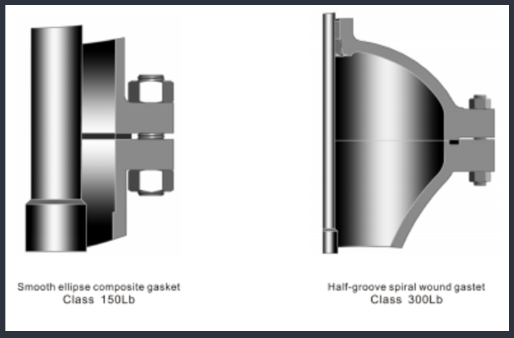

볼트 체결식 밸브 보닛용 중간 플랜지 개스킷 유형
게이트 유형
자체 밀봉 밸브 보닛
표준 포장 구조
밸브는 50PPMVOC의 낮은 누출을 표준으로 달성하도록 설계, 제조 및 테스트되었습니다. 이 항목은 사용자의 특별한 요구 사항을 제외하고 모든 주강 및 단조강 게이트 밸브에 적용됩니다. 밸브 스템 직경 공차를 높이고 밸브 스템의 직진성과 패킹 표면의 매끄러움을 엄격하게 제어하여 밸브 스템의 누출을 장기간 보장합니다.
동적 로드 패킹 구조
버터플라이 스프링 압축 방식의 밸브 스템 패킹 형태. 이 형태는 패킹 소비를 보상하기 위해 패킹 글랜드에 대한 빈번한 조정을 줄이기 위해 밸브 전환이 자주 필요한 장소나 더 높은 온도 및 압력 변화 하에서 주로 사용됩니다. 동적 로드 패킹 글랜드 이 설계는 패킹을 지속적으로 압축하여 장기적으로 변화하는 작동 환경에서 우수한 밀봉 성능을 보장합니다. 고객 요구 사항에 따라 다양한 필러 유형 및 재료를 제공할 수 있습니다.
스페이서 링
스페이서 링의 상단과 하단에 패킹을 결합하면 패킹을 효과적으로 압축할 수 있습니다. 액체/가스 누출이 불가능한 경우 그리스를 주입하여 패킹을 윤활하거나 밸브 스템 부위의 누출을 복구하는 구조입니다.
물개
스터핑 챔버는 수밀 구조로 설계되었으며 0.6-1.6 MPa 압력의 물이 인터페이스에 유입됩니다. 마찰이 작고 밀봉이 좋습니다. 시스템을 대기로부터 격리하고 우수한 기밀성을 보장할 수 있습니다.
