QT 전기 밸브 액추에이터
QT 시리즈 전기 밸브 액추에이터
QT 타입 파트 턴 전기 밸브 액츄에이터는 나비 밸브, 볼 밸브, 플러그 밸브 및 90도 회전하는 기타 밸브를 제어하는 데 적합합니다. 이 제품은 고효율, 높은 신뢰성, 높은 보호 성능, 저음 등의 특성을 가지고 있습니다. 현장에서 작동하거나 원격으로 제어 할 수 있습니다. 석유, 화학 산업, 발전소, 수처리, 제지 등과 같은 다양한 산업에서 널리 사용될 수 있습니다.
전기 액추에이터의 특징
• 소형 및 강력한 구조, 높은 출력 토크 (Max 100000nm)를 제공하는 동안 가벼운 구조.
• 광범위한 토크 변화 (최소 60nm에서 최대 100000nm).
• 심각한 산업 환경에 사용하기 위해 외부 및 외부 내부 및 외부의 단단한 양극화 된 알루미늄 하우징.
• 인클로저는 방수 씰 및 O- 링을 사용하여 방수 IP67 (NEMA 4 & 6) 및 선택적 방수 LP68을 보호합니다.
• 듀얼 장착 기본 LSO5211 표준 및 KV 표준.
• 쉬운 가공 및 장착을 위해 탈착식 드라이브 부싱.
• 이중 웜 기어링이 제공하는 자체 잠금 (브레이크 필요 없음).
• 자물성 자동/수동 전환 가능 레버로 자동 디렉팅 수동 핸드 휠을 재정의합니다.
• 과부하 상태에서 안전한 작동을 제공하는 신뢰할 수있는 기계식 토크 감지 시스템.
• 큰 크기의 창과 표시기는 거리에서 더 나은 위치 표시를 제공합니다.
• 쉬운 시운전 및 FELD 운영을 제공하기위한 로컬 위치 제어 옵션 수.
• 디지털화 된 제어 구성 요소.
전제 구조
1. 위치 표시
밸브 개구 정도를 지속적으로 나타내는 기계적 표시기. 이 메커니즘은 다단계 기어로 구성되며 광범위한 턴을 수용 할 수있는 조절 가능한 기어가 장착되어 있습니다.
2. 캠 및 리미트 스위치
상단에 나사가 두 개로 고정되어 있으며 설정은 간단합니다. 각 캠은 개별적으로 설정할 수 있습니다. 설정이 완료되면 각 캠은 항상이 위치에 남아 있습니다.
3. 수분 방지 히터
전기 부품에 대한 내부 응축의 손상을 제거하기 위해 액추에이터 내부에 히터가 설치됩니다.
4. 터미널 블록
단단하고 신뢰할 수있는 와이어 연결을 보장하기 위해 최대 22 개의 터미널 인 사용자 편의성을위한 터미널이 충분합니다.
5. 토크 스위치
액추에이터가 토크를 출력 할 때, 양쪽 끝에 나비 스프링 그룹이있는 메인 벌레는 곰이 튼튼하고, 나비 스프링이 압축되고, 벌레는 출력 토크에 비례하는 축 변위를 겪습니다. 변위는 크랭크에서 토크 샤프트의 회전 각도로 변환됩니다. 해당 토크 스위치는 토크 샤프트에 설치된 조절 식 캠으로 트리거되어 과도한 토크 보호를 달성하거나 과도한 오류 신호 기능을 보냅니다.
6. 모터
밸브-특이 적 모터는 짧은 스타트 업 속도, 작은 관성 및 내장 열 보호기로 독립적으로 분해하여 모터 과열로 인한 손상을 방지 할 수 있습니다.
7. 핸드 휠
핸드 휠은 출력 샤프트를 직접 구동하여 회전하며 디버깅 또는 비상 상황에서 밸브의 수동 작동에 사용됩니다.
8. 손/전기 스위치
스위치 핸들을 누르면 클러치와 핸드 휠 메쉬가 만들어지고 수동 작업에 들어갈 수 있습니다. 모터가 회전하면 클러치가 압력 하에서 자동으로 전기 작업 상태로 돌아갑니다. (스위치 핸들은 오해를 방지하기 위해 전기 위치에 고정 될 수 있습니다).
디자인 기능 및 주요 기능
껍데기
하드 양극화 된 다이 캐스트 알루미늄 쉘, 외부 에폭시 분말 코팅되지 않은 가혹한 작업 환경에 적합합니다.
입력 전압 범위
3 상 : AC340V ~ 420V 50/60Hz 단일 상 : AC220V ~ 240V 50/60Hz
특징
마이크로 컴퓨터 제어 보드는 내부적으로 비례 신호 입력을 수집하고 출력 명령 신호는 액추에이터의 개방 및 폐쇄를 실현하기 위해 모터를 직접 구동하도록 처리되며 비례 신호 피드백, 비례 신호 제어 및 다중 채널 필드 프로그램 가능 릴레이 출력을 제공합니다.
제어 유형
제어 신호는 온 오프 유형 및 변조 유형으로 나누고 전원 공급 장치는 온 오프 유형 및 변조 유형으로 나누고 전원 공급 장치는 단일 상 및 3 상입니다. 온 오프 유형은 마이크로 컴퓨터 제어 보드에서 처리하는 외부에서 제공 한 스위치 신호 만 허용합니다. 출력 명령은 증폭되고 액추에이터 모터를 직접 구동하여 원격 개구부 및 종료 작업을 수행합니다. 변조 유형은 on-off 유형을 기준으로 외부에서 제공하는 비례 신호를받을 수 있습니다.
주변 온도
작업 온도 범위. 90%RH보다 작거나 동일, 응축 없음, -25C ~ +60 C (특수 온도를 사용자 정의해야 함),
보호 등급 IP68, 폭발 방지 레벨 Exdii CT4GB
작업 의무 : 단기 10 분
표준 사양
|
보호 등급 |
표준 IP65/IP67 특수 IP68 |
|
전원 공급 장치 |
3 상 AC380V --- 460V 50/60Hz 단일 상 : AC110V-AC220V DC24V AC24V 50/60Hz |
|
듀티 사이클 (온 오프) |
S2-15 분 |
|
듀티 사이클 (조절) |
S4-25% |
|
모터 |
다람쥐 케이지 유도 모터 |
|
제한 스위치 |
개방 및 클로즈에 대해 각각 1 (SPDT 250VAC/16A 등급) |
|
토크 스위치 |
개방 및 클로즈에 대해 각각 1 (SPDT 250VAC/16A 등급) |
|
잼 보호 |
빌드 인 과열 보호 |
|
여행 각도 |
90도 |
|
위치 표시기 |
화살표가있는 연속 기계 지표 |
|
자체 잠금 |
더블 웜 기어링 (브레이크 없음) |
|
기계식 마개 |
각 여행 끝 (개방 및 가까운), 외부 및 조절 가능마다 각각 1 |
|
주변 온도 |
표준 : -20-+70 학위 선택 사항 : -20-+60 학위 |
|
주변 습도 |
90%RH MAX (비 콜린 싱) |
|
폭발성 등급 |
Exdiibt4 IECEX ATEX 사용자 정의 인증을 제공 할 수 있습니다 |
|
기능 |
LCD 중국어 / 영어 디스플레이 창 및 지역 운영 기능 자체 위상 서열 식별 및 위상 단절 보호 적외선 설정 및 제어 결함 자체 진단 기술 Modbus, Profidbus DP, Hart |
|
신호 |
A : 원격 수동 건조 접촉, 신호 짧은 펄스 (인치). B : 원격 수동 건조 접촉, 신호 긴 맥박 (홀드). C : 활성 DC24V 신호. D : 활성 AC220V 신호. E : 원격 DC4-20MA 신호. |
|
피드백 신호 |
A : 개방, 닫기, 정지 신호 (수동 건조 접촉). B : 결함 신호 (수동 건조 접촉). C : 밸브 위치 신호 (DC4-20MA, DC1-5V, DC0-10V) D : 원격 제어 신호 (수동 건조 접촉) |
제품 액세서리
기술 매개 변수
QT1 ~ QT4/JS (220V 단일 상)
|
모델 |
투기. |
산출 토크 (N·m) |
산출 속도 (R/Min) |
여행하다 시간 (s) |
최고 줄기 지름 (mm) |
모터 힘 (KW) |
모터 전류 (A) |
전기 같은 용량 450V |
핸디 뱀장어가 회전합니다 |
참조 무게 (kg) |
|
|
평가 |
잼 |
||||||||||
|
QT1 |
QT04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
QT06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
QT2 |
QT5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
QT10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT3 |
QT30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
QT30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
QT40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT4 |
QT60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
QT60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
QT80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4/JS |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
QT1 ~ QT4/JS (380V 3 상)
|
모델 |
투기. |
산출 토크 (N·m) |
산출 속도 (R/Min) |
최고 줄기 지름 (mm) |
모터 힘 (KW) |
모터 전류 (A) |
여행 시간 (s) |
참조 무게 (kg) |
|
|
평가 |
잼 |
||||||||
|
QT1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
QT2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4/JS |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
치수

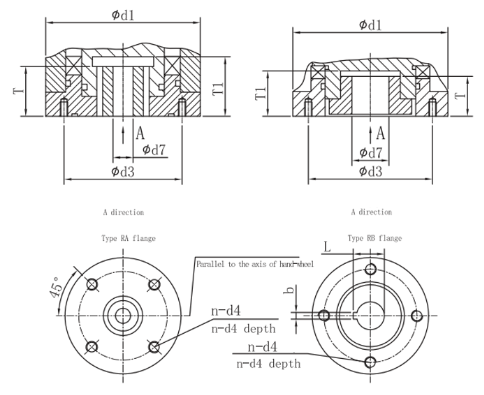

QT1-QT4 플랜지 치수
|
모델 |
플랜지 크기 |
φd1 |
φd3 |
기준 크기 |
예약된 크기 |
최고 허용된 |
b |
I |
t |
t |
N-D4 깊이 h |
|
|
QT1 |
라 |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-m6 깊이 12 |
|
F07 |
70 |
40 |
4-m8 깊이 12 |
|||||||||
|
RB |
2" |
57.15 |
12.6 |
3 |
14 |
4-m6 깊이 10 |
||||||
|
3" |
||||||||||||
|
QT2 |
라 |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-m6 깊이 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-m8 깊이 14 |
|||||||
|
F10 |
102 |
4-m10 깊이 15 |
||||||||||
|
RB |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-m6 깊이 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-m8 깊이 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
QT3 |
라 |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-m10 깊이 15 |
|
QT4 |
RB |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-M12 깊이 18 |
|
F14 |
140 |
4-M16 깊이 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-m10 깊이 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-M12 깊이 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||

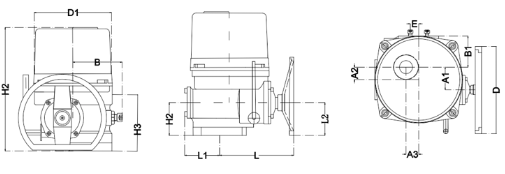

QT1-3 일반 유형

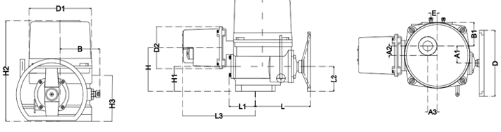

QT1-3 적분 유형

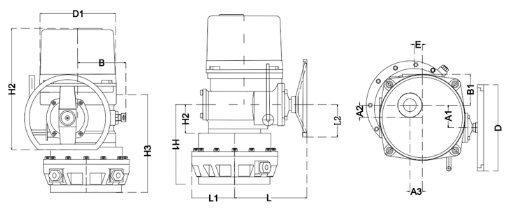

QT4-5 일반 유형

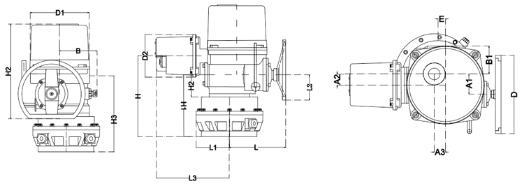

QT4-5 적분 유형
|
모델 |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
QT1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
QT2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
QT3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
QT4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
QT5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |

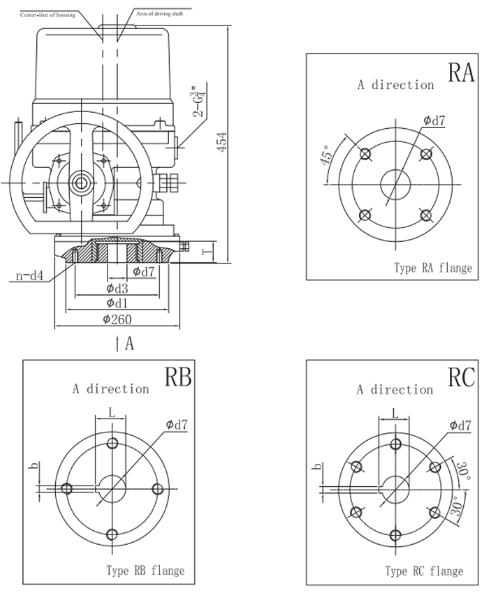

QT/JS 설치 치수
|
플랜지 모델 |
플랜지 지름/ 플랜지 암호 |
φd1 |
φd3 |
기준 크기 |
예약된 크기 |
맥스. 허용된 |
b |
l |
ND-4 |
T |
|
라 |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
RB |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
RC |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
