액추에이터 설명
당사의 업데이트 제품인 QT 제품군은 해외 첨단 기술을 흡수한 1/4회전 전동 액추에이터입니다. 버터플라이 밸브, 볼 밸브, 콕 밸브 및 기타 1/4 회전 밸브와 함께 작동할 수 있습니다. 케이스 바디는 다이캐스팅 알루미늄으로 제작되어 작고 가벼우며, 눈에 띄는 디자인을 자랑합니다. QT 제품군은 고효율, 고신뢰성, 높은 보호 등급 및 1ow 노이즈가 특징입니다. 원격 제어와 로컬 제어가 모두 가능합니다. 이 제품은 석유, 화학, 전기, 수처리 및 제지 산업과 같은 많은 분야에 적용되었습니다. 보호 등급은 IP67이며 필요한 경우 IP68도 사용할 수 있습니다.
성능 특성
울로 둘러싼 땅
경질 알루마이트 알루미늄 다이캐스팅 인클로저, 외부는 에폭시 분말 코팅을 채택하여 열악한 작업 환경을 견딜 수 있습니다.
입력 전압 범위
삼상 : AC340V~420V 50/60Hz (특수전압은 주문제작) 단상 : AC200V~240V 50/60Hz (특수전압은 주문제작)
특징
기계 내부에서 마이크로 컴퓨터 제어 패널은 입력을 위한 비례 신호를 수집하는 데 사용되며 명령 신호 출력은 모터를 직접 구동하여 액추에이터의 온-오프 동작을 달성하고 피드백을 제공하며 비례 신호의 제어 및 출력을 제어할 수 있습니다. 다중 경로 현장 프로그래밍 가능 릴레이.

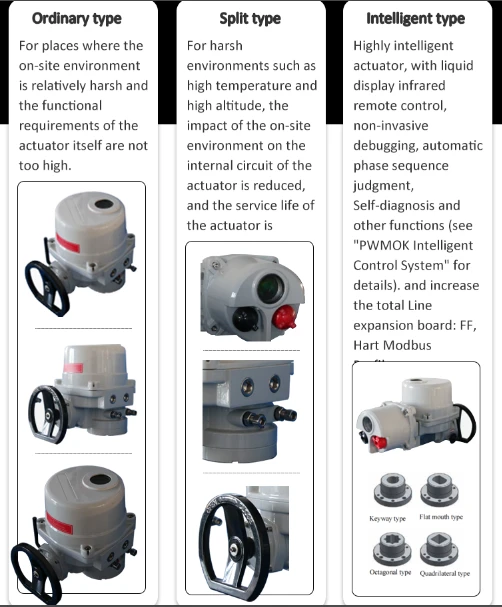

QT 시리즈 액추에이터 제품 분류
구성
일반형 기본 구성
보호 등급: IP67 전원: 50/60HZ 단상: 110/220VAC 삼상: 220/380/400/440VAC
작업 시스템:
켜짐 꺼짐 유형: S2: 10분~30분/S4: 20~50%
지능형 유형: S4: 30~50% . 300~1200회/시, 최대 1200회/시
모터: 완전 밀폐형 농형 유도 F 클래스 모터
접점 피드백: 하나는 완전 개방/완전 폐쇄 위치, 하나는 개방 과토크/폐쇄 과토크, 하나는 원격용, 하나는 결함용
과열 보호: 모터 과열 보호(150도 ±5도 켜짐, 97도 + 5도 꺼짐) 스트로크: 90도 ±5도
위치 표시: 기계적 위치 표시 위치 표시
자동 잠금 기능: 예 기계적 제한: 예(외부에서 조정 가능)
케이블 인터페이스: NPT3/4 인터페이스 2개
주변 온도: -20도 ~ 플러스 70도
주변 습도: 최소 상대 온도 10%, 최대 상대 습도 95%, 비응축
충격 저항: XY Z5.0g 0.2~34Hz, 30분
일반형 옵션 구성
보호 등급: IP68 방폭 등급: ExdIIBT4
여행: 120도. 135도. 180도. 270도.
CT: 전류 피드백: 밸브 위치 피드백 신호에 해당하는 4~20mA
PCU: 입력 신호: 4-20mA, 1-10VDC, 2-10VDC, 1-5VDC;
출력 신호: 4-20mA, 1-10VDC, 1-5VDC.
고온형: -20도 ~ 플러스 80도 저온형: -40도 ~ 플러스 70도
정션 박스: 별도의 정션 박스
인텔리전트형 기본 구성
보호 등급: IP67 전원 공급 장치: 50/60HZ. 단상: 110/220VAC 삼상: 220/380/400/440VAC
작업 시스템: 온 오프 유형: S2: 10min~30min/S4: 20~50% 지능형 유형: S4: 30~50% . 300~1200회/시간, 최대 1200회/시간 모터: 전폐형 농형 유도 F급 모터
접점 피드백: 하나는 완전 개방/완전 폐쇄 위치, 하나는 개방 과토크/폐쇄 과토크, 하나는 원격용, 하나는 결함용
과열 보호: 모터 과열 보호(150도 ±5도 켜짐, 97도 + 5도 꺼짐)
위치 표시: 기계적 위치 표시 및 액정 백분율 위치 표시
기계적 한계: 예(외부에서 조정 가능)
스트로크: 90도 ±5도
케이블 인터페이스: NPT3/4 인터페이스 2개
자동 잠금 기능: 예
주변 온도: -20도 ~ 플러스 70도
주변 습도: 최소 상대 온도 10%, 최대 상대 습도 95%, 비응축
충격 저항: XY Z10g 0.2~34Hz, 30분
원격 제어: 적외선 원격 제어는 메뉴를 통해 액추에이터의 일부 매개변수를 설정할 수 있습니다.
로컬 제어: 노브 제어 및 적외선 원격 제어 포함
안전복귀형 : 주전원 차단 시 밸브가 안전한 위치에 도달하도록 액추에이터 내부에 UPS 전원을 추가할 수 있습니다. (안전한 위치는 메뉴에서 설정 가능)
메모:
1. 지능형 액추에이터는 버스 기능을 높이고 Hart Modbus Profibus, FF 및 기타 버스를 지원할 수 있습니다.
2.지능형의 옵션 구성은 일반형의 옵션 구성표를 참조하십시오.
선택적 매개변수
주요 기술 매개변수, 사양
옵션 모델
