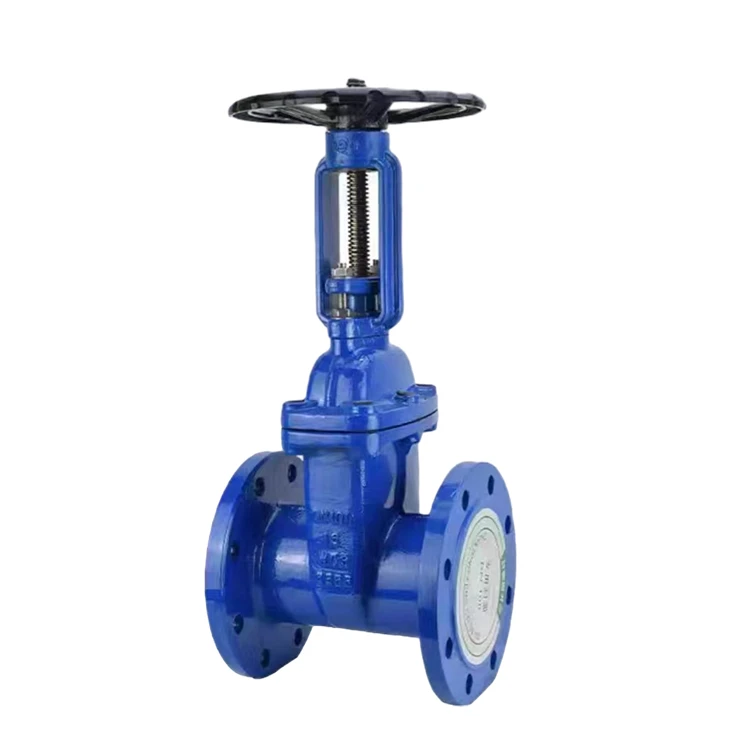

소프트 씰 게이트 밸브는 오픈 스템 소프트 씰 게이트 밸브와 숨겨진 스템 소프트 씰 게이트 밸브의 두 가지 유형으로 구분됩니다. 일반적으로 리프팅 로드에는 사다리꼴 나사산이 있습니다. 게이트 플레이트 중앙의 너트와 밸브 몸체의 가이드 홈을 통해 회전 운동이 직선 운동으로 변경됩니다. 즉 작동 토크가 작동 추력으로 변경됩니다. 밸브가 열릴 때 게이트 플레이트의 리프트 높이가 밸브 직경의 1:1배일 때 유체 채널은 완전히 막히지 않지만 작동 중에는 이 위치를 모니터링할 수 없습니다. 실제 사용에서는 밸브 스템의 윗부분을 표시로 사용하는데, 즉 열리지 않는 위치를 완전 열림 위치로 사용합니다. 온도 변화에 따른 Locking 현상을 고려하기 위해 일반적으로 밸브를 상단 위치까지 열었다가 밸브 완전 열림 위치로 1/2-1바퀴 후퇴시킵니다. 따라서 밸브의 완전 개방 위치는 게이트 위치(즉, 스트로크)에 따라 결정됩니다. 이러한 유형의 밸브는 일반적으로 파이프라인에 수평으로 설치되어야 합니다.
